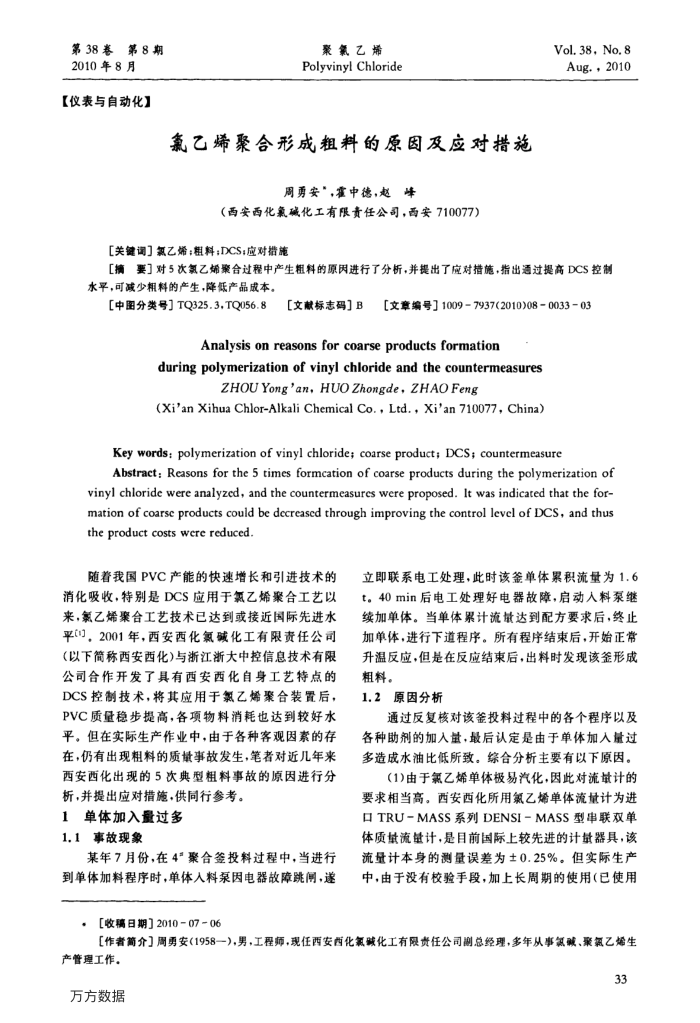

第38第8期
2010年8月【仪表与自动化】
聚氯乙烯 Polyvinyl Chloride
嘉乙烯聚合形盛粗料的原因及应对措施
周勇安，霍中德，赵峰
（西安西化氯碱化工有限责任公司，西安710077）
【关键词］氧乙烯：租料：DCS：应对错施
Vol.38,No.8 Aug.，2010
[摘要］对5次氯乙烯聚合过程中产生粗料的原因进行了分析，并提出了应对措施，指出通过提高DCS控制水平，可减少粗料的产生，降低产品成本。
[［中图分类号】TQ325.3.TQ056.8
[文章编号］10097937(2010)08003303
[文献标志码]B
Analysis on reasons for coarseproducts formation
during polymerization of vinyl chloride and the countermeasures
ZHOUYong'an,HUOZhongde,ZHAOFeng
(Xi'an Xihua Chlor-Alkali Chemical Co., Ltd., Xi'an 710077, China)
Key words: polymerization of vinyl chloride; coarse product; DCS; countermeasure
Abstract: Reasons for the 5 times formcation of coarse products during the polymerization of vinyl chloride were analyzed, and the countermeasures were proposed. It was indicated that the for-mation of coarsc products could be decreased through improving the control level of DCS, and thus the product costs were reduced.
随着我国PVC产能的快速增长和引进技术的消化吸收，特别是DCS应用于氟乙烯聚合工艺以来，氯乙烯聚合工艺技术已达到或接近国际先进水平")，2001年，西安西化氟碱化工有限责任公司(以下简称西安西化)与浙江浙大中控信息技术有限公司合作开发了具有西安西化自身工艺特点的 DCS控制技术，将其应用于氯乙烯聚合装置后， PVC质量稳步提高，各项物料消耗也达到较好水平。但在实际生产作业中，由于各种客观因素的存在，仍有出现粗料的质量事故发生，笔者对近几年来西安西化出现的5次典型粗料事故的原因进行分析，并提出应对措施，供同行参考。
1单体加入量过多 1.1事故现象
某年7月份，在4"聚合签投料过程中，当进行到单体加料程序时，单体人料泵因电器故障跳闸，遂
，[收稿日期］2010-07-06
立即联系电工处理，此时该签单体累积流量为1.6 t。40min后电工处理好电器故障，启动人料泵继续加单体。当单体累计流量达到配方要求后，终止加单体，进行下道程序。所有程序结束后，开始正常升温反应，但是在反应结束后，出料时发现该釜形成粗料。
1.2原因分析
通过反复核对该釜投料过程中的各个程序以及各种助剂的加入量，最后认定是由于单体加入量过多造成水油比低所致。综合分析主要有以下原因。
(1)由于氟乙烯单体极易汽化，因此对流量计的要求相当高。西安西化所用氟乙烯单体流量计为进更维寓-学-体质量流量计，是目前国际上较先进的计量器具，该流量计本身的测量误差为±0.25%。但实际生产中，由于没有校验手段，加上长周期的使用（已使用
[作者简介】周勇安（1958一)，男，工程师，现任西安西化氧碱化工有限责任公司测总经理，多年从事氰碱、聚氧乙烯生
产管理工作。
万方数据
33
