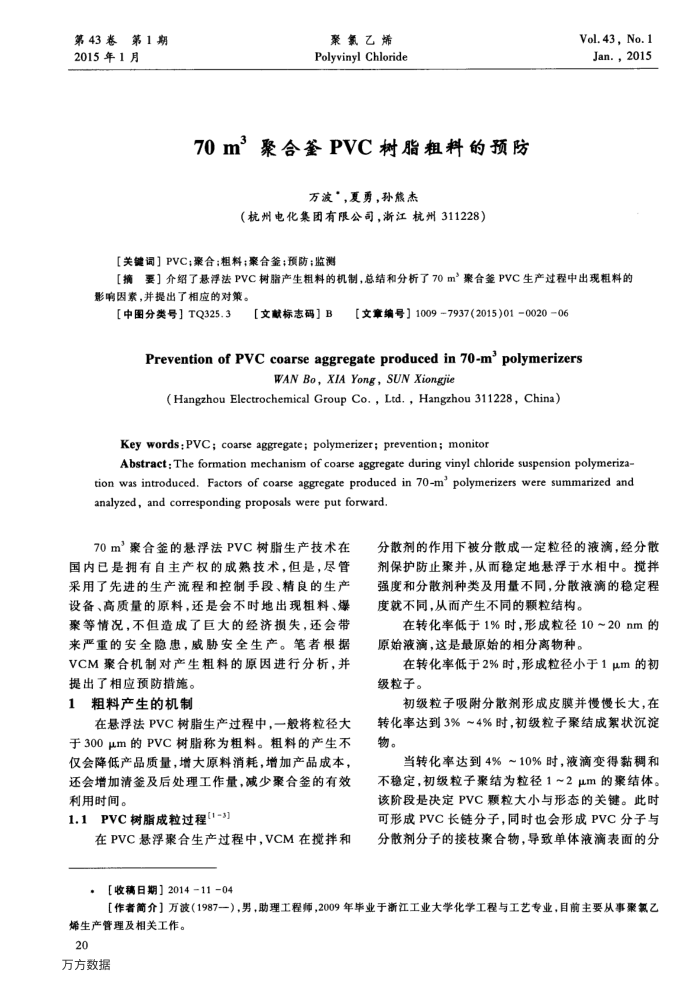

第43卷第1期 2015年1月
聚氯乙烯 Polyvinyl Chloride
70m3聚合雀PVC树脂粗料的预防
万波，夏勇，孙熊杰
（杭州电化集团有限公司，浙江杭州311228）
[关键词］PVC；聚合；粗料；案合釜；预防；监测
Vol.43,No.1 Jan.，2015
【摘要】介绍了悬浮法PVC树脂产生粗料的机制，总结和分析了70m”聚合签PVC生产过程中出现粗料的影响因索，并提出了相应的对策。
[中图分类号］TQ325.3
【文献标志码】B
【文章编号］1009-7937(2015)01002006
Prevention ofPVC coarseaggregateproduced in70-mpolymerizers
WAN Bo,XIA Yong,SUN Xiongjie
(Hangzhou Electrochemical Group Co.,Ltd.,Hangzhou 311228, China)
Key words:PVC; coarse aggregate; polymerizer; prevention; monitor
Abstract:The formation mechanism of coarse aggregate during vinyl chloride suspension polymeriza-tion was introduced. Factors of coarse aggregate produced in 70-m’ polymerizers were summarized and analyzed, and corresponding proposals were put forward.
70m"聚合釜的悬浮法PVC树脂生产技术在国内已是拥有自主产权的成熟技术，但是，尽管采用了先进的生产流程和控制手段、精良的生产设备、高质量的原料，还是会不时地出现粗料、爆聚等情况，不但造成了巨大的经济损失，还会带来严重的安全隐患，威胁安全生产。笔者根据 VCM聚合机制对产生粗料的原因进行分析，并提出了相应预防措施。
粗料产生的机制
在悬浮法PVC树脂生产过程中，一般将粒径大于300μm的PVC树脂称为粗料。粗料的产生不仅会降低产品质量，增大原料消耗，增加产品成本，还会增加清釜及后处理工作量，减少聚合釜的有效利用时间。
1.1PVC树脂成粒过程(1-3)
在PVC悬浮聚合生产过程中，VCM在搅拌和【收日期】20141104
分散剂的作用下被分散成一定粒径的液滴，经分散剂保护防止聚并，从而稳定地悬浮于水相中。搅择强度和分散剂种类及用量不同，分散液滴的稳定程度就不同，从而产生不同的颗粒结构。
在转化率低于1%时，形成粒径10~20nm的原始液滴，这是最原始的相分离物种。
在转化率低于2%时，形成粒径小于1um的初
级粒子。
初级粒子吸附分散剂形成皮膜并慢慢长大，在转化率达到3%~4%时，初级粒子聚结成絮状沉淀物。
当转化率达到4%~10%时，液滴变得黏稠和不稳定，初级粒子聚结为粒径1~2μm的聚结体。该阶段是决定PVC颗粒大小与形态的关键。此时可形成PVC长链分子，同时也会形成PVC分子与分散剂分子的接枝聚合物，导致单体液滴表面的分
【作者筒介】万波（1987一），男，助理工程师，2009年毕业于浙江工业大学化学工程与工艺专业，目前主要从事聚氯乙
烯生产管理及相关工作。 20
万方数据
