喷管堵盖开裂失效分析
谢国君！
支小敏王影韩露
（1航天材料及工艺研究所，北京100076）(2北京动力机械研究所，北京100074）
文摘喷管堵盖所用材料为高硅氧短切纤维/钡酚醛树脂复合材料，部分堵盖在存储5年后发生开裂。通过失效分析认为，材料中树脂分布不均匀，部分区域树脂含量偏少、呈贫胶状态，造成该区域材料强度相对较低，同时由于堵盖的工艺特点决定其内部会存在一定水平的内应力，随着存储时间的增长，材料的强度下降、脆性增大，当强度降至低于内应力时，堵盖较薄弱区城即发生开裂。
关键调堵盖，开裂，树脂含量，内应力
中图分类号：TB332
D0I:10.3969/j.issn.10072330.2014.03.028
Failure Analysis of End Lid on Spray Pipe
XIE Guojun'
ZHIXiaomin?
WANGYing"
HANLu"
(1Aerospace Research Institute of Materials & Processing Technology，Beijing 100076)
(2 Beijing Power Machinery Research Institute,Beijing 100074)
AbstractEnd lid on spraypipeismade of shortglassfiber/barium phenolic resin,someend lids cracked after five years under naturally store. By examination,test and analysis, it is considered that the end lids cracked by the reason of that, mass ratio of resin of local part in end lid is relatively low that resulted in lower intensity. There was in-termal stress in the end lid at the same time and intensity of material fell gradually during naturally store, then the end lids cracked when intensity fell lower than intermal stress.
Key words End lid Crack, Mass ratio of resin,Intemal stress 0引言
喷管堵盖所用材料为高硅氧短切纤维/钡酚醛复合材料（树脂含量30wt%）。堵盖与扩散段通过整体模压成型。堵盖的主要作用是防潮、防异物进人，对承载能力要求不高。自然存储5年后该批次堵盖约
有十几个发生开裂。 1观察与分析结果 1.1形貌观察与分析
喷管堵盖（已从扩散段上分解下来)宏观形貌见图1，目视可见堵盖凸、凹面均分为深色、浅色两个区域，深色区域约占整个面积的1/4；浅色区域距边缘约29mm处存在一条环向穿透性裂纹，凸而一侧裂纹总弧长约90mm，裂纹最大宽度约0.1mm，凹面一
侧裂纹总弧长约15mm。收稿日期：2014-03-13

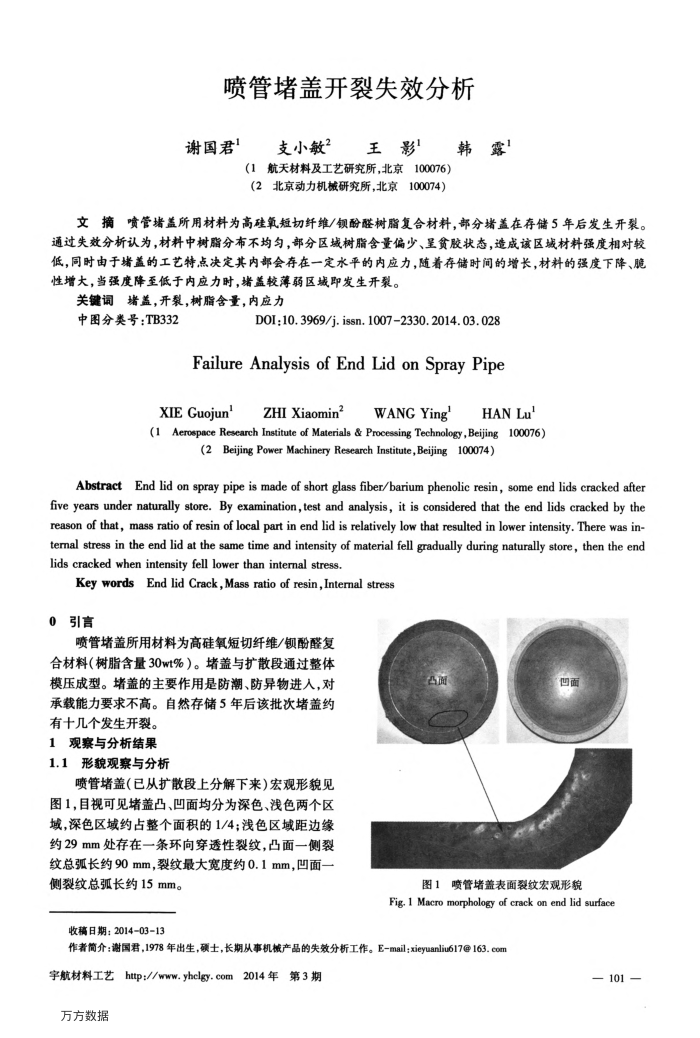

图1喷管堵盖表面裂纹宏观形貌
Fig. 1 Macro morphology of crack on end lid surface
