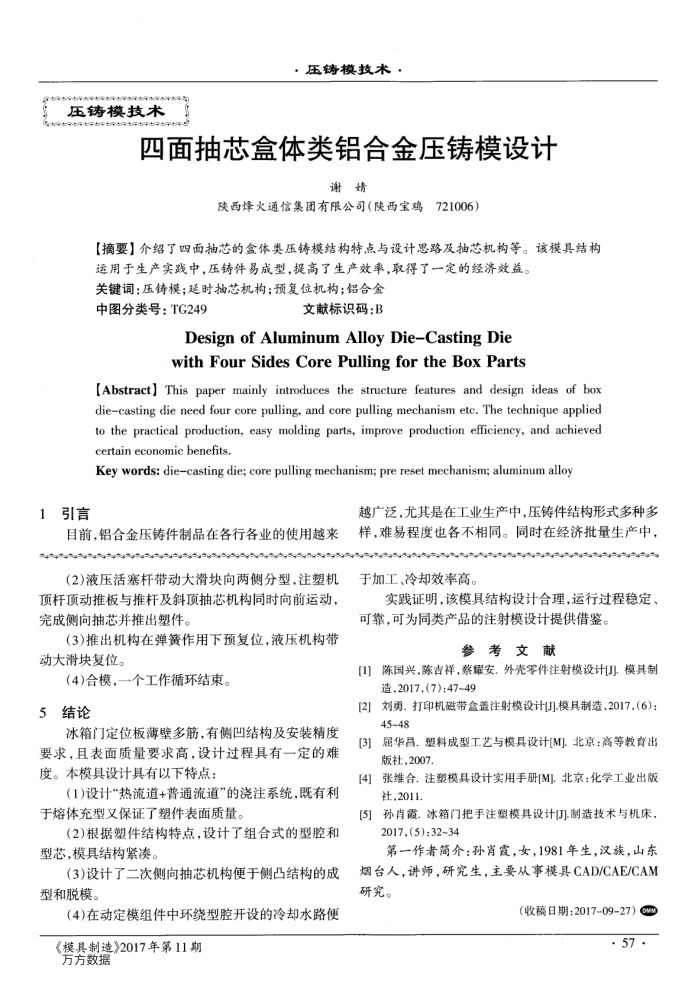

四面抽芯盒体类铝合金压铸模设计
谢婧
陕西烽火通信集团有限公司（陕西宝鸡721006）
【摘要】介绍了四面抽芯的盒体类压铸模结构特点与设计思路及抽芯机构等。该模具结构
运用于生产实践中，压铸件易成型，提高了生产效率，取得了一定的经济效益。关键词：压铸模；延时抽芯机构：预复位机构：铝合金
中图分类号：TG249
文献标识码：B
DesignofAluminumAlloyDie-CastingDie withFourSidesCorePullingfortheBoxParts
[Abstract】 This paper mainly introduces the structure features and design ideas of box die-casting die need four core pulling, and core pulling mechanism etc. The technique applied to the practical production, easy molding parts, improve production efficiency, and achieved certain economic benefits.
Key words: die-casting die; core pulling mechanism; pre reset mechanism; aluminum alloy
引言 1
目前，铝合金压铸件制品在各行各业的使用越来(2)液压活塞杆带动大滑块向两侧分型，注塑机
顶杆顶动推板与推杆及斜顶抽芯机构同时向前运动，完成侧向抽芯并推出塑件。
(3)推出机构在弹簧作用下预复位，液压机构带动大滑块复位。
(4)合模，一个工作循环结束。
结论 5
冰箱门定位板薄壁多筋，有侧凹结构及安装精度要求，且表面质量要求高，设计过程具有一定的难度。本模具设计具有以下特点：
(1)设计“热流道+普通流道"的浇注系统，既有利于熔体充型又保证了塑件表面质量。
(2)根据塑件结构特点，设计了组合式的型腔和型芯，模具结构紧凑。
(3)设计了二次侧向抽芯机构便于侧凸结构的成型和脱模。
(4)在动定模组件中环绕型腔开设的冷却水路便
《模具制造》2017年第11期万方数据
越广泛，尤其是在工业生产中，压铸件结构形式多种多样，难易程度也各不相同。同时在经济批量生产中，
于加工、冷却效率高。
实践证明，该模具结构设计合理，运行过程稳定可靠，可为同类产品的注射模设计提供借鉴。
参考文献
[1】陈国兴陈吉祥，蔡罐安。外壳零件注射模设计(]模具制
造，2017,(7)：47~49
[2】刘勇.打印机磁带盒盖注射模设计(J]模具制造，2017，(6)：
45~48
[3]届华昌，塑料成型工艺与模具设计[M]北京：高等教育出
版社，2007.
[4】张维合，注塑模具设计实用手册[M]北京：化学工业出版
社，2011
[5]孙肖霞.冰箱门把手注塑模具设计[]制造技术与机床
2017,(5):32~34
第一作者简介：孙肖霞，女，1981年生，汉族，山东烟台人，讲师，研究生，主要从事模具CAD/CAE/CAM 研究。
（收稿日期：2017-0927）owm
· 57
