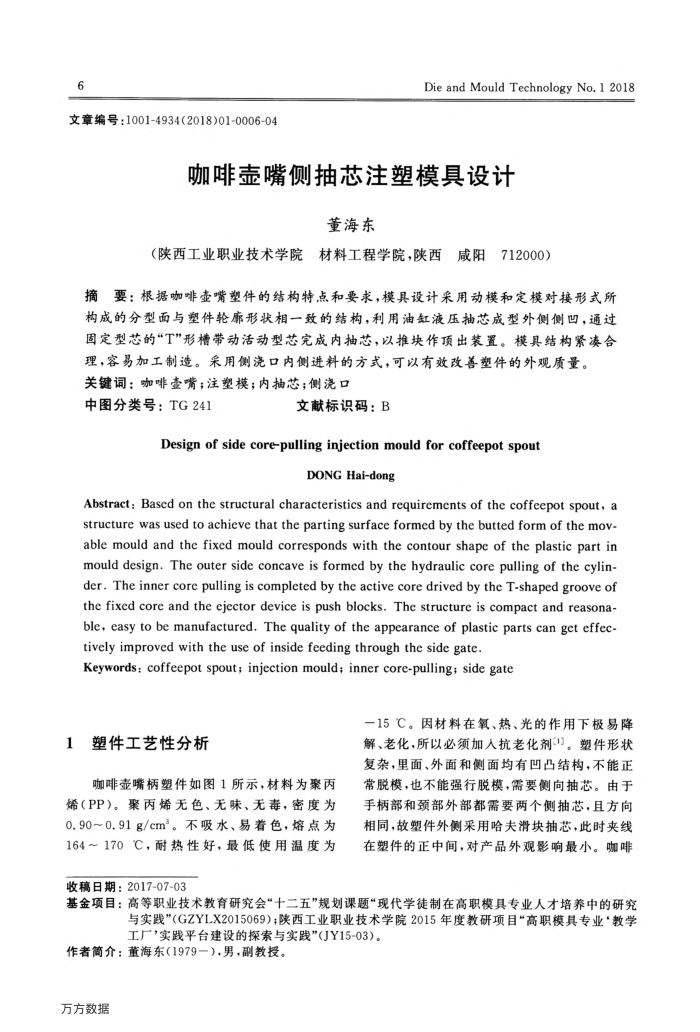

6
文章编号：1001-4934(2018)01-0006-04
Die and Mould Technology No. 1 2018
咖啡壶嘴侧抽芯注塑模具设计
董海东
（陕西工业职业技术学院材料工程学院，陕西咸阳712000）
摘要：根据咖啡壶嘴塑件的结构特点和要求，模具设计采用动模和定模对接形式所构成的分型面与塑件轮廉形状相一致的结构，利用油缸液压抽芯成型外侧侧凹，通过固定型芯的“T”形槽带动活动型芯完成内抽芯，以推块作顶出装置。模具结构紧合
理，容易加工制造。采用侧浇口内侧进料的方式，可以有效改善塑件的外观质量。关键词：咖啡壹嘴；注塑模；内抽芯；侧浇口
中图分类号：TG241
文献标识码：B
Design of side core-pulling injection mould for coffeepot spout
DONG Hai-dong
Abstract:Bascd on the structural characteristics and requiremcnts of the coffeepot spout, a structure was used to achieve that the parting surface formed by the butted form of the mov able mould and the fixed mould corresponds with the contour shape of the plastic part in mould design. The outer side concave is formcd by the hydraulic core pulling of the cylin-der. The inner core pulling is completed by the active core drived by the T-shaped groove of the fixcd core and the cjcctor device is push blocks. The structure is compact and reasona ble, easy to be manufactured. The quality of the appearance of plastic parts can gct effec tively improved with the use of inside feeding through the side gate.
Keywords: coffeepot spout; injcction mould; inner core-pulling; side gate
一15℃。因材料在氧、热、光的作用下极易降
塑件工艺性分析 1
咖啡壶嘴柄塑件如图1所示，材料为聚丙烯（PP）。聚丙烯无色、无味、无毒，密度为 0.90~0.91g/cm。不吸水、易着色，熔点为 164～170℃，耐热性好，最低使用温度为
收稿日期：2017-07-03
解、老化，所以必须加人抗老化剂")。塑件形状复杂，里面、外面和侧面均有凹凸结构，不能正常脱模，也不能强行脱模，需要侧向抽芯。由于手柄部和颈部外部都需要两个侧抽芯，且方向相同，故塑件外侧采用哈夫滑块抽芯，此时夹线在塑件的正中间，对产品外观影响最小。咖啡
基金项目：高等职业技术教育研究会“十二五”规划课题“现代学徒制在高职模具专业人才培养中的研究
与实践”(GZYLX2015069)；陕西工业职业技术学院2015年度教研项目"高职模具专业‘教学工厂'实践平台建设的探索与实践"(JY15-03）。
作者简介：董海东（1979一），男，副教授。万方数据
