引言
·冲模技术·

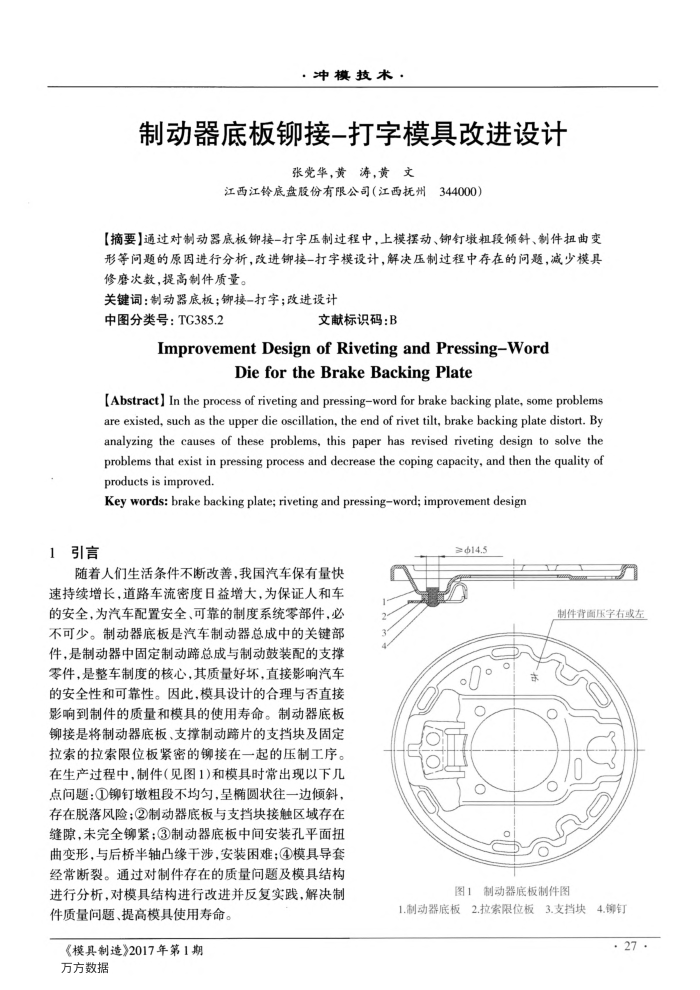

制动器底板接-打字模具改进设计
张党华，黄涛，黄文
江西江铃底盘股份有限公司（江西抚州344000）
【摘要]通过对制动器底板铆接-打字宇压制过程中，上模摆动、铆钉墩粗段倾斜、制件担曲变形等问题的原因进行分析，改进铆接打字模设计，解决压制过程中存在的问题，减少模具修磨次数，提高制件质量。
关键词：制动器底板；铆接-打字；改进设计
中图分类号：TG385.2
文献标识码：B
ImprovementDesignofRivetingandPressing-Word
Die for the BrakeBackingPlate
[Abstract] In theprocess of riveting and pressingwordforbrakebacking plate, some problems are existed, such as the upper die oscillation, the end of rivet tilt, brake backing plate distort. By analyzing the causes of these problems, this paper has revised riveting design to solve the problems that exist in pressing process and decrease the coping capacity, and then the quality of products is improved.
Key words: brake backing plate; riveting and pressingword; improvement design
b14.5
随着人们生活条件不断改善，我国汽车保有量快速持续增长，道路车流密度日益增大，为保证人和车
的安全，为汽车配置安全、可靠的制度系统零部件，必不可少。制动器底板是汽车制动器总成中的关键部件，是制动器中固定制动蹄总成与制动鼓装配的支撑零件，是整车制度的核心，其质量好坏，直接影响汽车的安全性和可靠性。因此，模具设计的合理与否直接影响到制件的质量和模具的使用寿命。制动器底板铆接是将制动器底板、支撑制动蹄片的支挡块及固定拉索的拉索限位板紧密的铆接在一起的压制工序，在生产过程中，制件（见图1)和模具时常出现以下几点问题：①铆钉墩粗段不均匀，呈椭圆状往一边倾斜，存在脱落风险：②制动器底板与支挡块接触区域存在缝隙，未完全铆紧：③制动器底板中间安装孔平面扭曲变形，与后桥半轴凸缘干涉，安装困难；④模具导套经常断裂。通过对制件存在的质量问题及模具结构进行分析，对模具结构进行改进并反复实践，解决制件质量问题、提高模具使用寿命。
《模具制造》2017年第1期万方数据
C
制件背面压字右或左
图1制动器底板制件图
1.制动器底板2.拉索限位板3.支挡块4.锦钉
.27.
