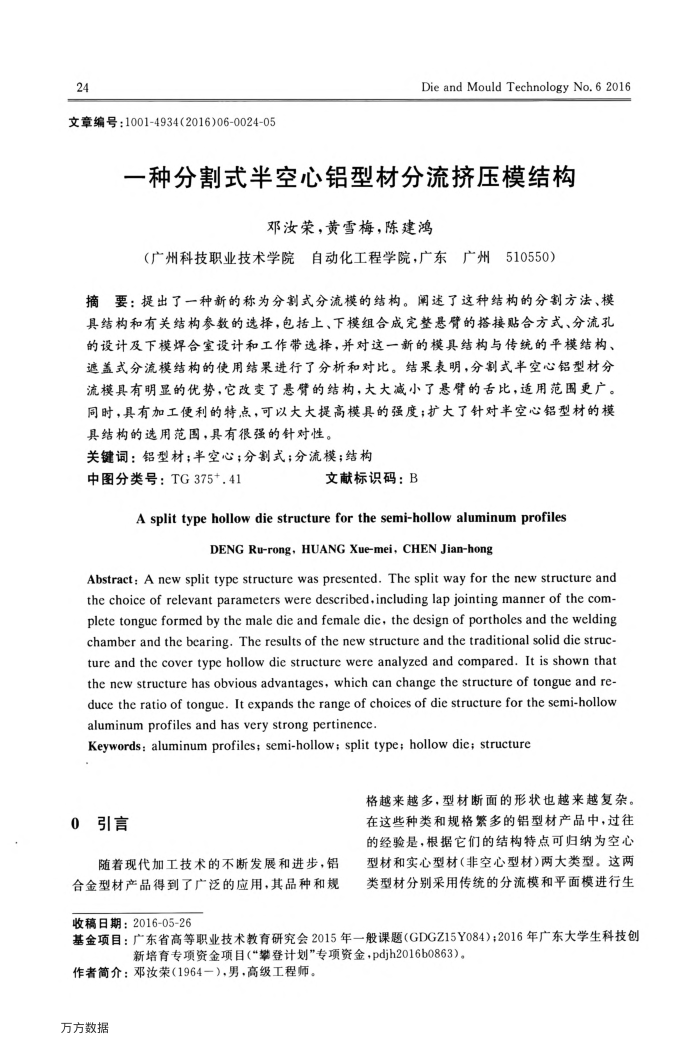

24
文章编号：1001-4934(2016)06-0024-05
Die and Mould Technology No.6 2016
一种分割式半空心铝型材分流挤压模结构
邓汝荣，黄雪梅，陈建鸿
（广州科技职业技术学院自动化工程学院，广东广州510550）
摘要：提出了一种新的称为分割式分流模的结构。阐述了这种结构的分割方法、模具结构和有关结构参数的选择，包括上、下模组合成完整悬臂的搭接贴合方式、分流孔的设计及下模焊合室设计和工作带选择，并对这一新的模具结构与传统的平模结构、遮盖式分流模结构的使用结果进行了分析和对比。结果表明，分割式半空心铝型材分流模具有明显的优势，它改变了悬臂的结构，大大减小了悬臂的舌比，适用范图更广。同时，具有加工便利的特点，可以大大提高模具的强度；扩大了针对半空心铝型材的模具结构的选用范围，具有很强的针对性。
关键词：铝型材；半空心；分割式；分流模；结构
中图分类号：TG375+.41
文献标识码：B
A split type hollow die structure for the semi-hollow aluminum profiles
DENG Ru-rong, HUANG Xue-mei, CHEN Jian-hong
Abstract: A new split type structure was presented. The split way for the new structure and the choice of relevant parameters were described,including lap jointing manner of the com-plete tonguc formed by the male die and female dic, the design of portholes and the welding chamber and the bearing. The results of the new structure and the traditional solid die struc-ture and thc cover type hollow die structure were analyzed and compared. It is shown that the new structure has obvious advantages, which can change the structure of tongue and re-duce the ratio of tonguc. It expands the range of choices of die structure for the semi-hollow aluminumprofilesandhasverystrongpertinence.
Keywords:aluminum profiles; semi-hollow; split type;hollow die; structure
格越来越多，型材断面的形状也越来越复杂。
0引言
随着现代加工技术的不断发展和进步，铝合金型材产品得到了广泛的应用，其品种和规
在这些种类和规格繁多的铝型材产品中，过往的经验是，根据它们的结构特点可归纳为空心型材和实心型材（非空心型材)两大类型。这两类型材分别采用传统的分流模和平面模进行生
收稿日期：2016-05-26
基金项目：广东省高等职业技术教育研究会2015年一般课题（GDGZ15Y084)；2016年广东大学生科技创
新培育专项资金项目（"攀登计划"专项资金·pdjh2016b0863)。
作者简介：邓汝荣（1964一），男，高级工程师。万方数据
