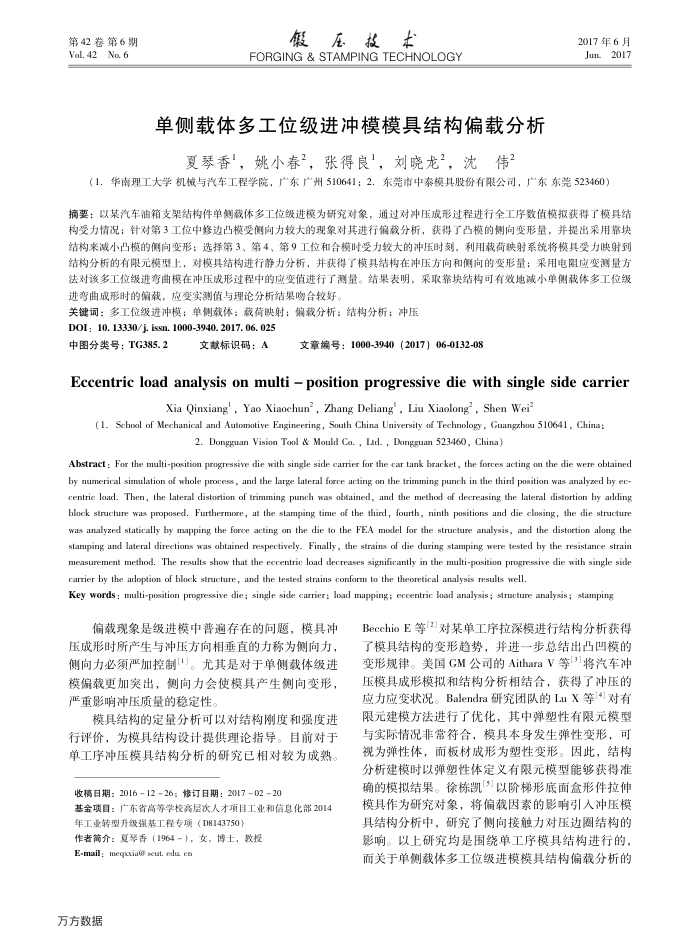

单侧载体多工位级进冲模模具结构偏载分析
夏琴香，姚小春，张得良1，刘晓龙？，沈伟？
2017年6月 Jun2017
（1.华南理工大学机械与汽车工程学院，广东广州510641：2．东莞市中泰模具股份有限公司，广东东莞523460）
摘要：以某汽车油箱支架结构件单侧载体多工位级进模为研究对象，通过对冲压成形过程进行全工序数值模拟获得了模具结构受力情况：针对第3工位中修边凸模受侧向力较大的现象对其进行偏载分析，获得了凸模的侧向变形量，并提出采用靠块结构来减小凸模的侧向变形；选择第3、第4、第9工位和合模时受力较大的冲压时刻，利用载荷映射系统将模具受力映射到结构分析的有限元模型上，对模具结构进行静力分析，并获得了模具结构在冲压方向和侧向的变形量；采用电阻应变测量方法对该多工位级进弯曲模在冲压成形过程中的应变值进行了测量。结果表明，采取靠块结构可有效地减小单侧载体多工位级进弯曲成形时的偏载，应变实测值与理论分析结果吻合较好。
关键词：多工位级进冲模；单侧载体；载荷映射；偏载分析；结构分析；冲压 DOI: 10. 13330/j. issn. 1000-3940. 2017. 06. 025
中图分类号：TG385.2
文献标识码：A
文章编号：1000-3940（2017）06-0132-08
Eccentric load analysis on multi-position progressive die with single side carrier
Xia Qinxiang', Yao Xiaochun', Zhang Deliang', Liu Xiaolong’, Shen Wei?
(1. School of Mechanical and Automotive Engineering, South China University of Technology , Guangzhou 510641 , China :
2. Dongguan Vision Tool & Mould Co. , Lid. , Donguan 523460, China)
Abstract : For the multi-position progressive die with single side carrier for the car tank bracket, the forces acting on the die were obtained by numerical simulation of whole process , and the large lateral foree acting on the trimming punch in the third position was analyzed by ec-
centric load. Then, the lateral distortion of trin
block structure was proposed. Furthermore
ming punch
itth
obtaine
was analyzed statically by mapping the foroe acting on the die to the FEA
ndthe
method of decreasing the lateral distortion by adding
, fourth, ninth positions and die closing, the die structure nodel for the structure analysis, and the distortion along the
stamping and lateral directions was obtained respectively.
Finally , the strains of die during stamping were tested by the resistance strain
measurement method. The results show that the
s significantly in the multi-position progressive die with single side
entric load decreases
carrier by the adoption of block structure, and the tested strains conform to the theoretical analysis results well.
Key words : multi-position progressive die; single side earrier; load mapping: eccentric load analysis; structure analysis; stamping
偏载现象是级进模中普遍存在的问题，模具冲压成形时所产生与冲压方向相垂直的力称为侧向力，侧向力必须严加控制。尤其是对于单侧载体级进模偏载更加突出，侧向力会使模具产生侧向变形，严重影响冲压质量的稳定性。
模具结构的定量分析可以对结构刚度和强度进行评价，为模具结构设计提供理论指导。目前对于单工序冲压模具结构分析的研究已相对较为成熟。
收稿日期：20161226；修订日期：20170220
基金项目：广东省高等学校高层次人才项目工业和信息化部2014 年工业转型升级强基工程专项（D8143750）
作者简介：夏琴香（1964-），女，博士，教投 E-mail : meqxxia@ scut. edu. cn
