1引言

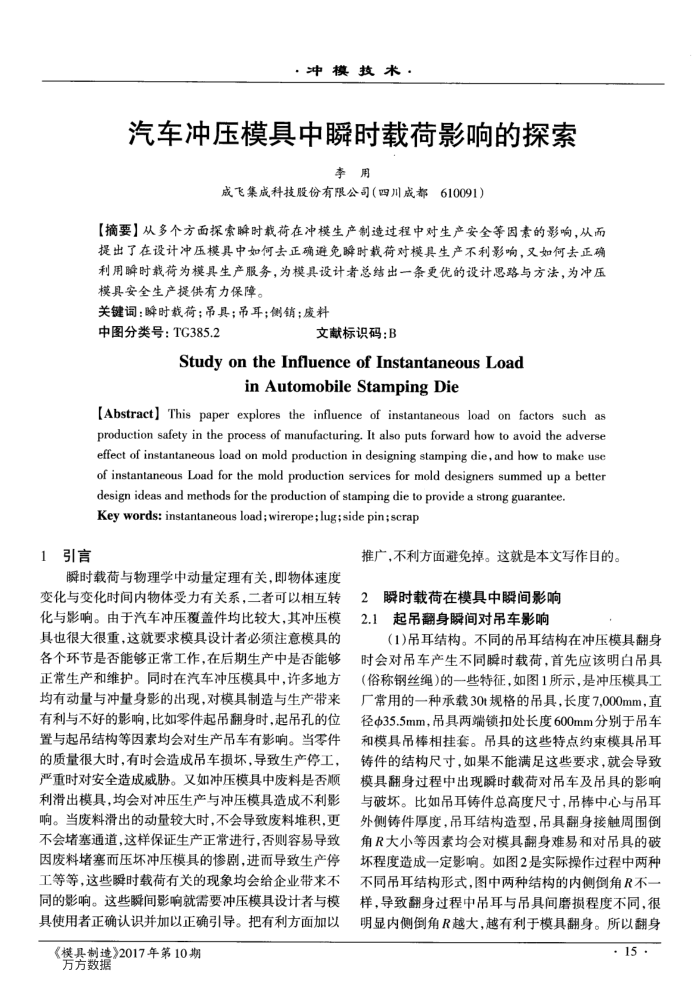

·冲模技术·
汽车冲压模具中瞬时载荷影响的探索
李用
成飞集成科技股份有限公司（四川成都610091）
【摘要】从多个方面探索瞬时载荷在冲模生产制造过程中对生产安全等因素的影响，从而提出了在设计冲压模具中如何去正确避免瞬时载荷对模具生产不利影响，又如何去正确利用瞬时载荷为模具生产服务，为模具设计者总结出一条更优的设计思路与方法，为冲压模具安全生产提供有力保障。
关键词：瞬时载荷；吊具；吊耳；侧销；废料
中图分类号：TG385.2
文献标识码：B
Study on the Influence of Instantaneous Load
in Automobile Stamping Die
[Abstract] This paper explores the influence of instantaneous load on factors such as production safety in the process of manufacturing. It also puts forward how to avoid the adverse effect of instantaneous load on mold production in designing stamping die,and how to make use of instantaneous Load for the mold production services for mold designers summed up a better
design ideas and methods for the production of stamping die to provide a strong guarantee. Key words: instantaneous load; wirerope;lug; side pin;scrap
推广，不利方面避免掉。这就是本文写作目的。
瞬时载荷与物理学中动量定理有关，即物体速度
变化与变化时间内物体受力有关系，二者可以相互转化与影响。由于汽车冲压覆盖件均比较大，其冲压模具也很大很重，这就要求模具设计者必须注意模具的各个环节是否能够正常工作，在后期生产中是否能够正常生产和维护。同时在汽车冲压模具中，许多地方均有动量与冲量身影的出现，对模具制造与生产带来有利与不好的影响，比如零件起吊翻身时，起吊孔的位置与起吊结构等因素均会对生产吊车有影响。当零件的质量很大时，有时会造成吊车损坏，导致生产停工，严重时对安全造成威胁。又如冲压模具中废料是否顺利滑出模具，均会对冲压生产与冲压模具造成不利影响。当废料滑出的动量较大时，不会导致废料堆积，更不会堵塞通道，这样保证生产正常进行，否则容易导致因废料堵塞而压坏冲压模具的惨剧，进而导致生产停工等等，这些瞬时载荷有关的现象均会给企业带来不同的影响。这些瞬间影响就需要冲压模具设计者与模具使用者正确认识并加以正确引导。把有利方面加以
《模具制造》2017年第10期万方数据
瞬时载荷在模具中瞬间影响 2
起吊翻身瞬间对吊车影响
2.1
(1)吊耳结构。不同的吊耳结构在冲压模具翻身时会对吊车产生不同瞬时载荷，首先应该明白吊具（俗称钢丝绳)的一些特征，如图1所示，是冲压模具工厂常用的一种承载30t规格的吊具，长度7,000mm，直径Φ35.5mm，吊具两端锁扣处长度600mm分别于吊车和模具吊棒相挂套。吊具的这些特点约束模具吊耳铸件的结构尺寸，如果不能满足这些要求，就会导致模具翻身过程中出现瞬时载荷对吊车及吊具的影响与破坏。比如吊耳铸件总高度尺寸，吊中心与吊耳外侧铸件厚度，吊耳结构造型，吊具翻身接触周围倒角R大小等因素均会对模具翻身难易和对吊具的破坏程度造成一定影响。如图2是实际操作过程中两种不同吊耳结构形式，图中两种结构的内侧倒角R不一样，导致翻身过程中吊耳与吊具间磨损程度不同，很明显内侧倒角R越大，越有利于模具翻身。所以翻身
· 15·
