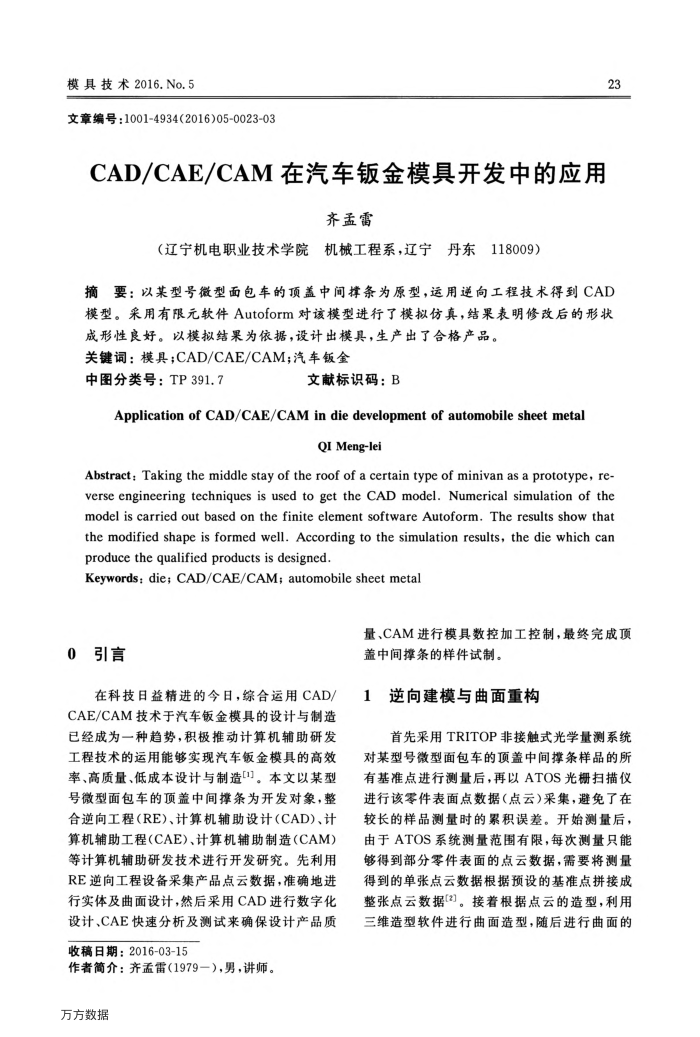

模具技术2016.No.5
文章编号：1001-4934(2016)05-0023-03
CAD/CAE/CAM在汽车钣金模具开发中的应用
齐孟雷
（辽宁机电职业技术学院机械工程系，辽宁丹东118009）
23
摘要：以某型号微型面包车的顶盖中间撑条为原型，运用逆向工程技术得到CAD 模型。采用有限元软件Autoform对该模型进行了模拟仿真，结果表明修改后的形状
成形性良好。以模拟结果为依据，设计出模具，生产出了合格产品。关键词：模具;CAD/CAE/CAM；汽车钣金
中图分类号：TP391.7
文献标识码：B
ApplicationofCAD/CAE/CAMindiedevelopmentofautomobilesheetmetal
QIMeng-lei
AbstractTaking the middle stay of the roof of a certain type of minivan as a prototype, re-verse engineering techniques is used to get the CAD model. Numerical simulation of the model is carried out based on the finite element software Autoform. The results show that the modified shape is formed well. According to the simulation results, the die which can produce the qualified products is designed.
Keywords:die;CAD/CAE/CAM;automobilesheetmetal
量、CAM进行模具数控加工控制，最终完成顶
0引言
在科技日益精进的今日，综合运用CAD/ CAE/CAM技术于汽车钣金模具的设计与制造已经成为一种趋势，积极推动计算机辅助研发工程技术的运用能够实现汽车钣金模具的高效率、高质量、低成本设计与制造门。本文以某型号微型面包车的顶盖中间撑条为开发对象，整合逆向工程(RE)、计算机辅助设计(CAD)、计算机辅助工程(CAE)、计算机辅助制造(CAM) 等计算机辅助研发技术进行开发研究。先利用 RE逆向工程设备采集产品点云数据，准确地进行实体及曲面设计，然后采用CAD进行数字化设计、CAE快速分析及测试来确保设计产品质
收稿日期：2016-03-15
作者简介：齐盂雷（1979一），男，讲师。万方数据
盖中间撑条的样件试制。
逆向建模与曲面重构 1
首先采用TRITOP非接触式光学量测系统
对某型号微型面包车的顶盖中间撑条样品的所有基准点进行测量后，再以ATOS光栅扫描仪进行该零件表面点数据（点云）采集，避免了在较长的样品测量时的累积误差。开始测量后，由于ATOS系统测量范围有限，每次测量只能够得到部分零件表面的点云数据，需要将测量得到的单张点云数据根据预设的基准点拼接成整张点云数据。接着根据点云的造型，利用三维造型软件进行曲面造型，随后进行曲面的
