1引言
模具制造技术·
汽车侧围成形常见缺陷及整改方案
林金海
福建省汽车工业集团云度新能源汽车股份有限公司（福建351111)）
【摘要】通过冲压件Audit面品评价,介绍了乘用车侧图常见缺陷，以及该缺陷的原因分析和模具整改方案。侧国常见的冲压工艺排布和各工序常见模具问题的解决。通过多轮模具
维修和上机调试，有效达到Audit面品目标分值，达到量产。关键词：侧围；缺陷；模具；整改方案
中图分类号：TG659；TG385.2
文献标识码：B
CommonDefectsandRectificationSchemesfor
AutomobileSideFrameForming
[Abstract] Through the evaluation of the Audit surface parts of the stamping parts, the common defects in the side frame of passenger automobile are introduced, as well as the analysis of the causes of the defects and the die rectification scheme. The solution of common stamping process arrangement and common die problems in each process. The target score of Audit surface product can be effectively achieved through the maintenance and commissioning of multiple rounds of die, and mass production can be achieved.
Key words: side frame; defects; die; rectification programmes
(6)尾灯翻边起皱。
汽车车身外覆盖件主要包含侧围、前门内外板、后门内外板、背门内外板、机盖内外板、翼子板、顶盖等零件，其中，侧围零件是最复杂也是缺陷最多的，侧围零件的特点是素材板厚正常0.7mm、造型比较复杂，外观要求高。下面重点谈谈侧围冲压件常见 Audit缺陷以及原因分析和整改方案，侧围常见冲压
工艺分布和模具联动性问题整改。 2侧围常见Audit缺陷
因为左右侧围是对称的，所以现以左侧围为例进行分析。左侧围常见Audit缺陷有：
(1)A柱顶叠料(2)A柱顶面凹。
(3)A柱与前门交接处面凹。(4)C柱与后门交接处面凹。(5)C柱腰线上方面凹。
. 72· 万方数据
2
(7)C柱腰线下方面凹。(8)冲击线。
(9)A柱下方起皱。如图1所示。

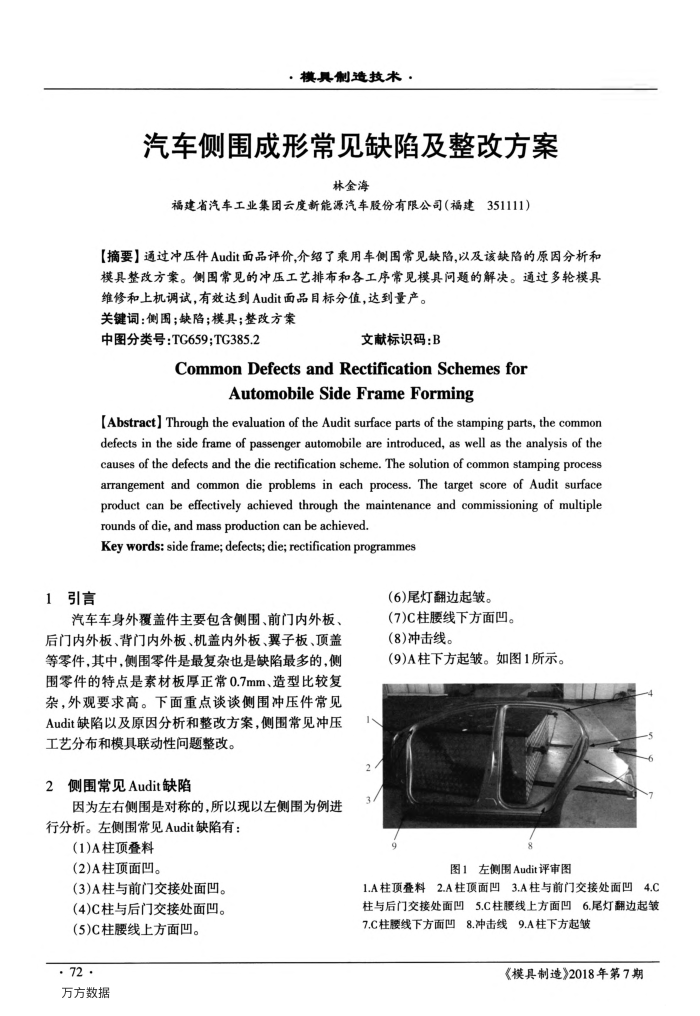

图1左侧围Audit评审图
1.A柱顶叠料2.A柱顶面凹3.A柱与前门交接处面凹4.C 柱与后门交接处面凹5.C柱腰线上方面凹6.尾灯翻边起皱 7.C柱腰线下方面凹8.冲击线9.A柱下方起皱
