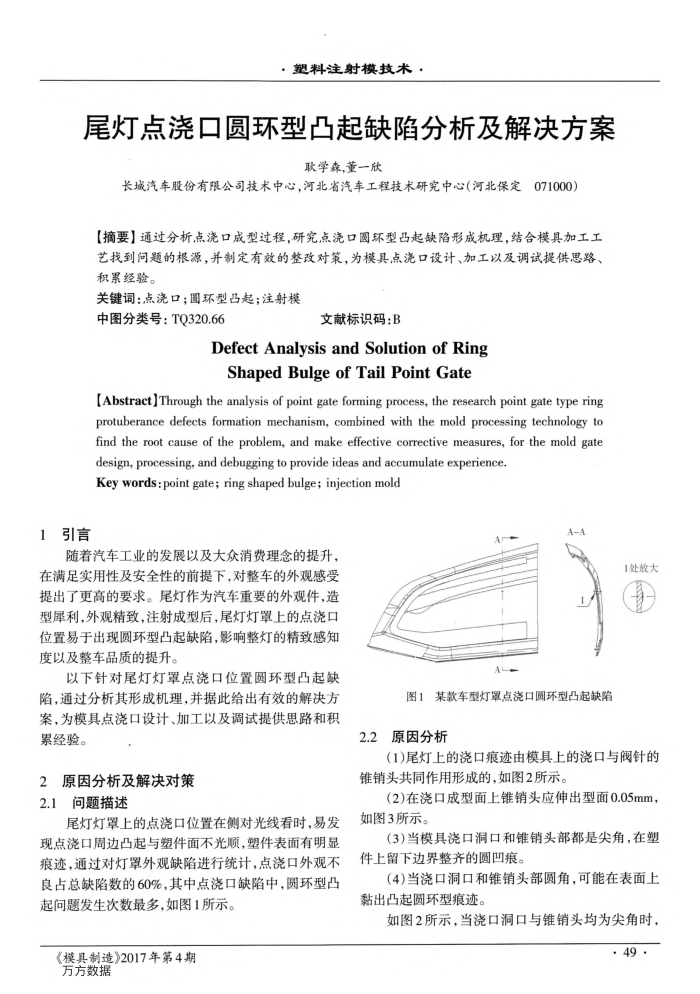

，塑料注射模技术：
尾灯点浇口圆环型凸起缺陷分析及解决方案
联学森董一欣
长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心(河北保定071000)
【摘要】通过分析点浇口成型过程，研究点浇口圆环型凸起缺陷形成机理，结合模具加工工艺找到问题的根源，并制定有效的整改对策，为模具点浇口设计、加工以及调试提供思路、积累经验。
关键词：点浇口；圆环型凸起；注射模
中图分类号：TQ320.66
文献标识码：B
DefectAnalysisandSolutionofRing ShapedBulgeofTailPointGate
[Abstract]Through the analysis of point gate forming process, the research point gate type ring protuberance defects formation mechanism, combined with the mold processing technology to find the root cause of the problem, and make effective corrective measures, for the mold gate
design, processing, and debugging to provide ideas and accumulate experience. Key words:point gate; ring shaped bulge; injection mold
1引言
随着汽车工业的发展以及大众消费理念的提升，在满足实用性及安全性的前提下，对整车的外观感受提出了更高的要求。尾灯作为汽车重要的外观件，造型犀利，外观精致，注射成型后，尾灯灯罩上的点浇口位置易于出现圆环型凸起缺陷，影响整灯的精致感知度以及整车品质的提升。
以下针对尾灯灯罩点浇口位置圆环型凸起缺陷，通过分析其形成机理，并据此给出有效的解决方案，为模具点浇口设计、加工以及调试提供思路和积累经验。
2原因分析及解决对策 2.1问题描述
尾灯灯罩上的点浇口位置在侧对光线看时，易发现点浇口周边凸起与塑件面不光顺，塑件表面有明显痕迹，通过对灯罩外观缺陷进行统计，点浇口外观不良占总缺陷数的60%，其中点浇口缺陷中，圆环型凸起问题发生次数最多，如图1所示。
《模具制造)2017年第4期万方数据
AL
AA
图1某款车型灯罩点浇口圆环型凸起缺陷
2.2原因分析
1处放大
(1)尾灯上的浇口痕迹由模具上的浇口与阀针的锥销头共同作用形成的.如图2所示。
(2)在浇口成型面上锥销头应伸出型面0.05mm，如图3所示。
(3)当模具浇口洞口和锥销头部都是尖角，在塑件上留下边界整齐的圆凹痕。
(4)当浇口洞口和锥销头部圆角，可能在表面上黏出凸起圆环型痕迹。
如图2所示，当浇口洞口与锥销头均为尖角时
·49·
