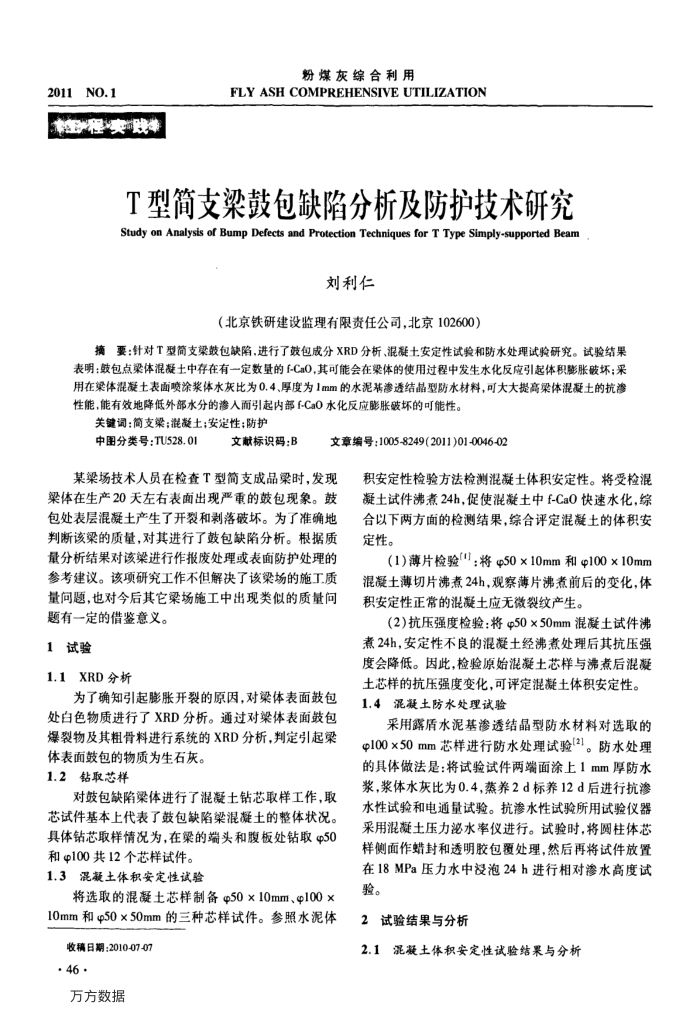

2011NO.1 i
美践
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
T型简支梁鼓包缺陷分析及防护技术研究 Study on Analysis of Bump Defects and Protection Techniques for T Type Simply-supported Beam
刘利仁
（北京铁研建设监理有限责任公司，北京102600）
摘要：针对T型简支梁鼓包缺陷，进行了鼓包成分XRD分析、混凝土安定性试验和防水处理试验研究。试验结果表明：鼓包点梁体混凝土中存在有一定数量的f-CaO，其可能会在梁体的使用过程中发生水化反应引起体积膨胀破坏；采用在梁体混凝土表面喷涂浆体水灰比为0.4、厚度为1mm的水泥基渗透结晶型防水材料，可大大提高梁体混凝土的抗渗性能，能有效地降低外部水分的渗人而引起内部f-CaO水化反应膨胀破坏的可能性。
关键词调：简支梁；混凝土；安定性；防护
中图分类号：TU528.01
文献标识码：B
文章编号：1005-8249(2011)01-0046-02
某梁场技术人员在检查T型简支成品梁时，发现梁体在生产20天左右表面出现严重的鼓包现象。鼓包处表层混凝土产生了开裂和剥落破坏。为了准确地判断该梁的质量，对其进行了鼓包缺陷分析。根据质量分析结果对该梁进行作报废处理或表面防护处理的参考建议。该项研究工作不但解决了该梁场的施工质量问题，也对今后其它梁场施工中出现类似的质量问
题有一定的借鉴意义。 1试验
1.1XRD分析
为了确知引起膨胀开裂的原因，对染体表面鼓包处白色物质进行了XRD分析。通过对梁体表面鼓包爆裂物及其粗骨料进行系统的XRD分析，判定引起梁
体表面鼓包的物质为生石灰。 1.2钻取芯样
对鼓包缺陷梁体进行了混凝土钻芯取样工作，取芯试件基本上代表了鼓包缺陷梁混凝土的整体状况。具体钻芯取样情况为，在梁的端头和腹板处钻取s50
和s100共12个芯样试件。 1.3混凝土体积安定性试验
将选取的混凝土芯样制备g50×10mm、$100× 10mm和50×50mm的三种芯样试件。参照水泥体
收稿日期：2010-07-07· 46 ·
万方数据
积安定性检验方法检测混凝土体积安定性。将受检混凝土试件沸煮24h，促使混凝土中f-CaO快速水化，综合以下两方面的检测结果，综合评定混凝土的体积安定性。
（1）薄片检验：将50×10mm和100×10mm 混凝土薄切片沸煮24h，观察薄片沸煮前后的变化，体积安定性正常的混凝土应无微裂纹产生。
(2）抗压强度检验：将g50×50mm混凝土试件沸煮24h，安定性不良的混凝土经沸煮处理后其抗压强度会降低。因此，检验原始混凝土芯样与沸煮后混凝土芯样的抗压强度变化，可评定混凝土体积安定性。 1.4混凝土防水处理试验
采用露盾水泥基渗透结晶型防水材料对选取的 p100×50mm芯样进行防水处理试验[2]。防水处理的具体做法是：将试验试件两端面涂上1mm厚防水浆，浆体水灰比为0.4，蒸养2d标养12d后进行抗渗水性试验和电通量试验。抗渗水性试验所用试验仪器采用混凝土压力泌水率仪进行。试验时，将圆柱体芯样侧面作蜡封和透明胶包覆处理，然后再将试件放置在18MPa压力水中没泡24h进行相对渗水高度试验。
2试验结果与分析
2.1混凝土体积安定性试验结果与分析
