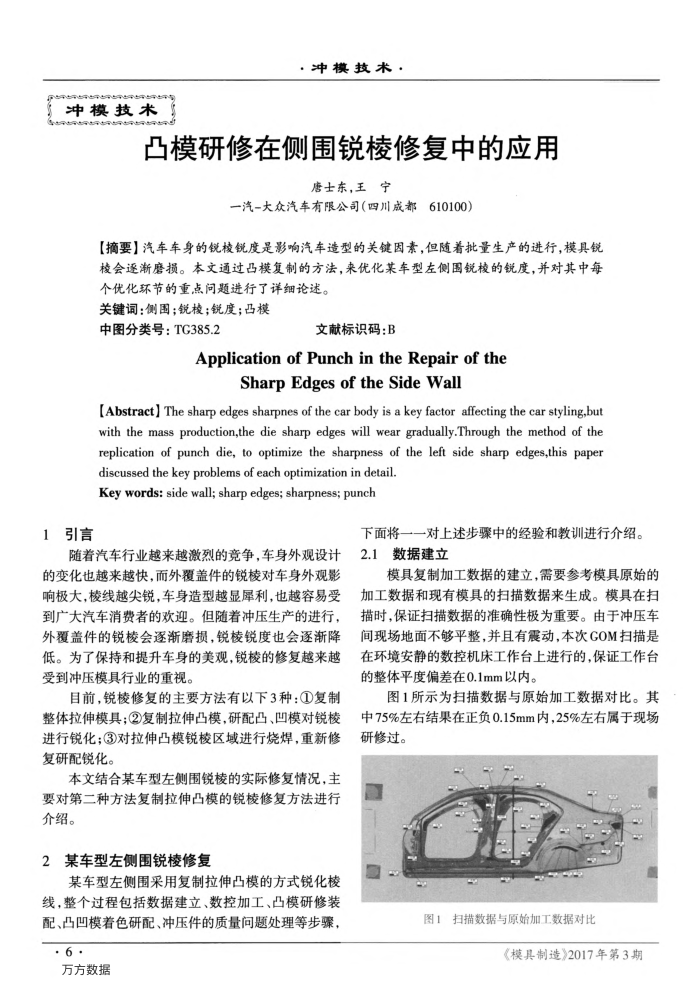

凸模研修在侧围锐棱修复中的应用
唐士东，王宁
一汽-大众汽车有限公司（四川成都610100）
【摘要】汽车车身的锐校锐度是影响汽车造型的关键因素，但随着批量生产的进行，模具锐棱会逐渐磨损。本文通过凸模复制的方法，来优化某车型左侧图锐棱的锐度，并对其中每
个优化环节的重点问题进行了详细论述。关键词：侧围；锐模；锐度；凸模
中图分类号：TG385.2
文献标识码：B
Applicationof PunchintheRepairof the
Sharp Edges of the Side Wall
[Abstract] The sharp edges sharpnes of the car body is a key factor affecting the car styling,but with the mass production,the die sharp edges will wear gradually.Through the method of the replication of punch die, to optimize the sharpness of the left side sharp edges,this paper
discussed the key problems of each optimization in detaill Key words: side wall; sharp edges; sharpness; punch
1引言
随着汽车行业越来越激烈的竞争，车身外观设计的变化也越来越快，而外覆盖件的锐棱对车身外观影响极大，棱线越尖锐，车身造型越显犀利，也越容易受到广大汽车消费者的欢迎。但随着冲压生产的进行，外覆盖件的锐棱会逐渐磨损，锐棱锐度也会逐渐降低。为了保持和提升车身的美观，锐棱的修复越来越受到冲压模具行业的重视。
目前，锐棱修复的主要方法有以下3种：①复制整体拉伸模具；②复制拉伸凸模，研配凸、凹模对锐棱进行锐化；③对拉伸凸模锐校区域进行烧焊，重新修复研配锐化。
本文结合某车型左侧围锐棱的实际修复情况，主要对第二种方法复制拉伸凸模的锐棱修复方法进行介绍。
2某车型左侧围锐棱修复
某车型左侧围采用复制拉伸凸模的方式锐化校线，整个过程包括数据建立、数控加工、凸模研修装配、凸凹模着色研配、冲压件的质量问题处理等步骤，
.6.
万方数据
下面将一一对上述步骤中的经验和教训进行介绍。 2.1数据建立
模具复制加工数据的建立，需要参考模具原始的加工数据和现有模具的扫描数据来生成。模具在扫描时，保证扫描数据的准确性极为重要。由于冲压车间现场地面不够平整，并且有震动，本次GOM扫描是在环境安静的数控机床工作台上进行的，保证工作台的整体平度偏差在0.1mm以内。
图1所示为扫描数据与原始加工数据对比。其中75%左右结果在正负0.15mm内，25%左右属于现场研修过。
图1扫描数据与原始加工数据对比
