·挤压模技术·
一种新型的冷挤压工艺
吴光明
东莞市高技能公共实训中心（广东东莞523000）
【摘要】针对轴端双向异形孔零件的加工，研发了一种新型的冷挤压工艺及设备。对零件进行了有限元分析并详细介绍了设备的结构和工作原理，有效解决了传统工艺中存在的各种问间题。
关键词：双向异型孔：冷挤压：水平加工：机械手
中图分类号：TG372
文献标识码：B
ANew Type of ColdExtrudingProcess
[Abstract]Considered the process of the shaft parts with bidirectional special shaped holes, We developed a new cold extruding process and equipment. The finite element analysis is carried out. The structure and working principle of the equipment are introduced in detail. And solvesed various problems in the traditional process effectively-
Key words: bidirectional abnormal hole; cold extruding; horizontal operation; robot
轴端双向异型孔零件介绍
轴端双向带有异型孔的轴类零件广泛用于各个工业领域，如各种尺寸的传动轴、连接轴等，如图1所示，这类轴类零件对强度、硬度和精度等方面有很高的要求。
加工带有异型孔轴类零件的方法有很多。但能够成熟使用的方法主要有两种：机械加工和冷挤压成形。采用机械加工的方式，一方面会切断材料的纤维流线而减弱零件的承载能力：另一方面机械加工主要采用的拉床进行加工只能加工异型通孔。
冷挤压成形加工则有效地避免了机械加工的不足，可以加工非通孔的异型孔。此外，冷挤压技术作
C2
·56·
万方数据
/Ra3.2
160±1
为一种先进的塑性加工工艺，具有材料利用率高，生产效率高，加工件力学性能好，尺寸精度高，表面加工质量好，工序少，生产周期短等优点。
目前，市场上的异型孔冷挤压机大多是针对大孔径的孔进行加工，加工精度不高，并且需要多次冲压才能加工出符合要求的孔。此外，机器大部分都是单向工作的，如果需要加工两端都是异型孔的零件的话，需要加工完一端然后取出，再加装凸模和凹模再进行另一端异型孔的加工，加工效率低下。
针对这些问题，研发了一种新型的异型孔冷挤压工艺。
O0.005 0.005
A

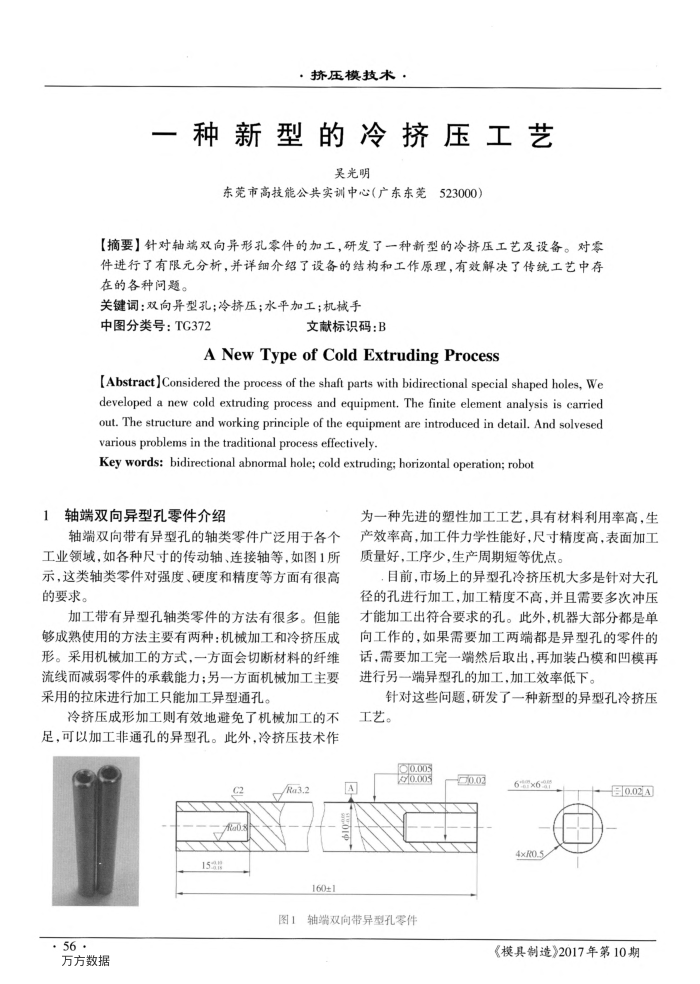

图1
轴端双向带异型孔零件
0.02
6x x
B0.02A
《模具制造》2017年第10期
