引言 1
·冲模技术·

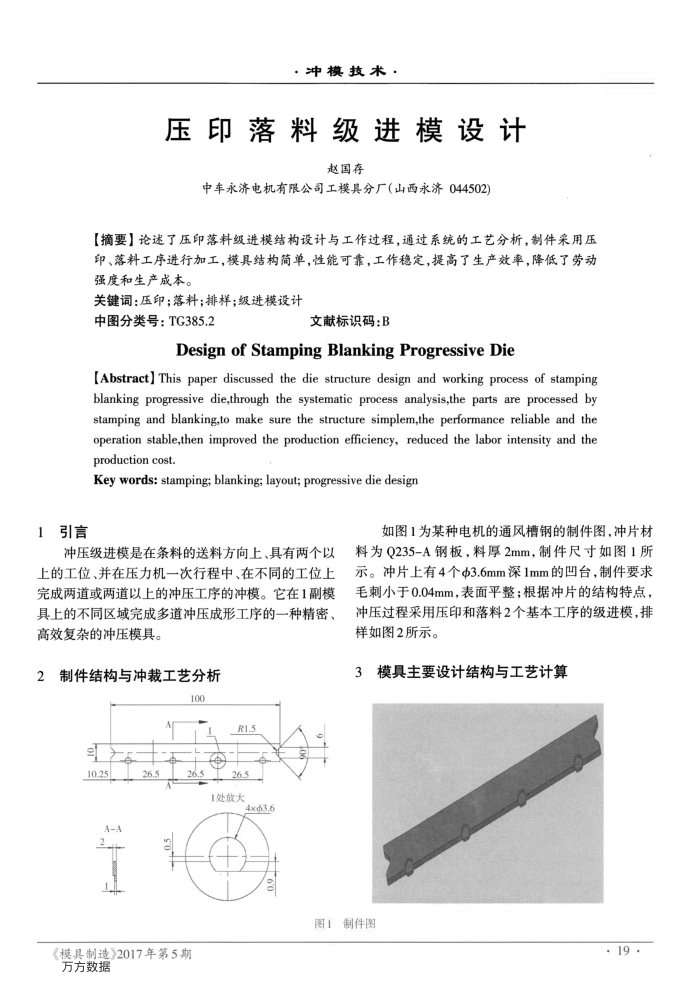

压印落料级进模设计
赵国存
中车永济电机有限公司工模具分厂（山西永济044502)
【摘要】论述了压印落料级进模结构设计与工作过程，通过系统的工艺分析，制件采用压印、落料工序进行加工，模具结构简单，性能可靠，工作稳定，提高了生产效率，降低了劳动强度和生产成本。
关键词：压印；落料；排样；级进模设计
中图分类号：TG385.2
文献标识码：B
Design of Stamping BlankingProgressiveDie
[Abstract] This paper discussed the die structure design and working process of stamping blanking progressive die,through the systematic process analysis,the parts are processed by stamping and blanking,to make sure the structure simplem,the performance reliable and the operation stable,then improved the production efficiency, reduced the labor intensity and the production cost.
Keywords:stamping;blanking;layout;progressivediedesign
如图1为某种电机的通风槽钢的制件图，冲片材
冲压级进模是在条料的送料方向上、具有两个以上的工位、并在压力机一次行程中、在不同的工位上完成两道或两道以上的冲压工序的冲模。它在1副模具上的不同区域完成多道冲压成形工序的一种精密、高效复杂的冲压模具。
2制件结构与冲裁工艺分析
100
10.25
1处放大
xd3.6
料为Q235-A钢板，料厚2mm，制件尺寸如图1所示。冲片上有4个Φ3.6mm深1mm的凹台，制件要求毛刺小于0.04mm，表面平整；根据冲片的结构特点，冲压过程采用压印和落料2个基本工序的级进模，排样如图2所示。
模具主要设计结构与工艺计算 3
图1制件图
《模具制造》2017年第5期万方数据
.19
