·冲模技术：
托架基板级进模设计
姜伯军
江苏常州明顺电器有限公司（江苏常州213015）
【摘要】通过针对托架基板制件的结构特点分析，正确、合理的选择所需设计、制造级进模全部成形工艺及各工序排列的分析过程。同时介绍了模具主要工作零件及模具的总装结构设计。关键词：制件结构；工艺分析；工序排列；载体设计；浮顶送料；级进模结构
中图分类号：TG385.2
文献标识码：B
DesignofProgressiveDiefortheBracketSubstrate
[Abstract] Through the analysis of the structural features of the bracket substrate part, correctly and reasonably choose all the forming processes of the required design and manufacturing progressive die and the analysis process of the arrangement of each process. The main working parts and the general structure design of the die are also introduced.
Key words: product structure; process analysis; process arrangement; carrier design; floating roof feeding:progressivediestructure
1制件的工艺性分析 1.1制件的结构特点
图1所示为托架基板冲制零件图。制件所用材料为符合欧盟标准的SPCC-SV整卷钢带带料，料厚 1.0mm。其形状特点是：外形为II型大弯曲成形件，其高度尺寸较大（高度尺寸为53mm）。底部2-4mm为
4
R10
. 18 . 万方数据
R1.
50
06.5
0.04A
与相对应的配合塑件的连接安装孔。
底部中间的Φ4.2mm压窝是为避让轴端端部的铆接后可能产生的溢边毛刺。一侧侧面的2-Φ1.8mm凸泡（高度尺寸0.5mm）及2-Φ2.5mm凸泡（高度尺寸 0.2mm）是为与其插配的托架基板（一)配合的装配要求调节所用。
@1.8 06.
内侧冲载毛刺面

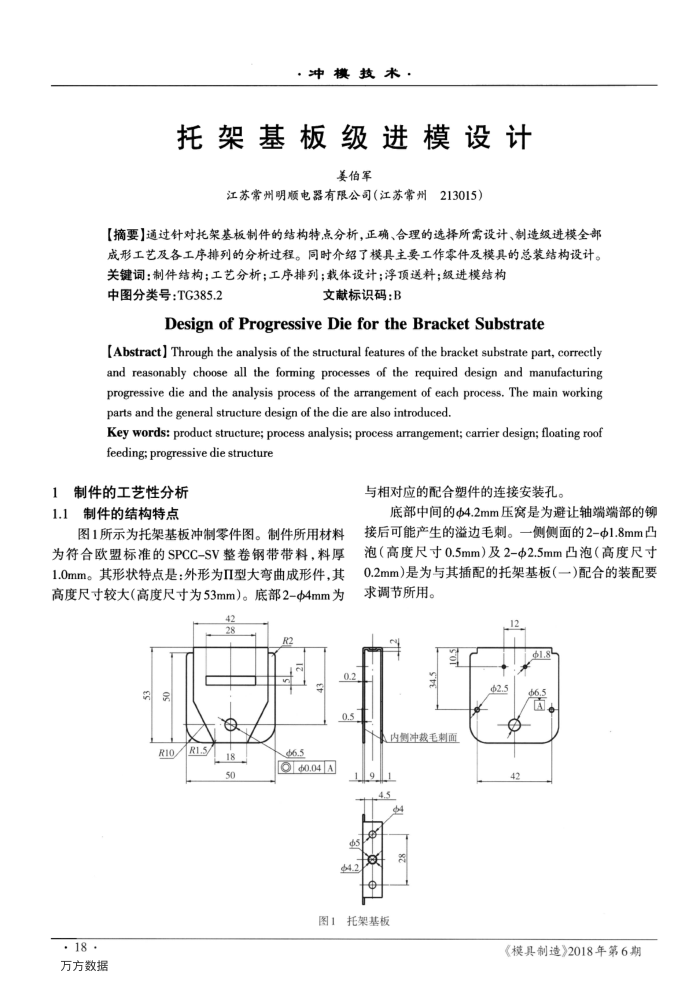

图1托架基板
《模具制造》2018年第6期
