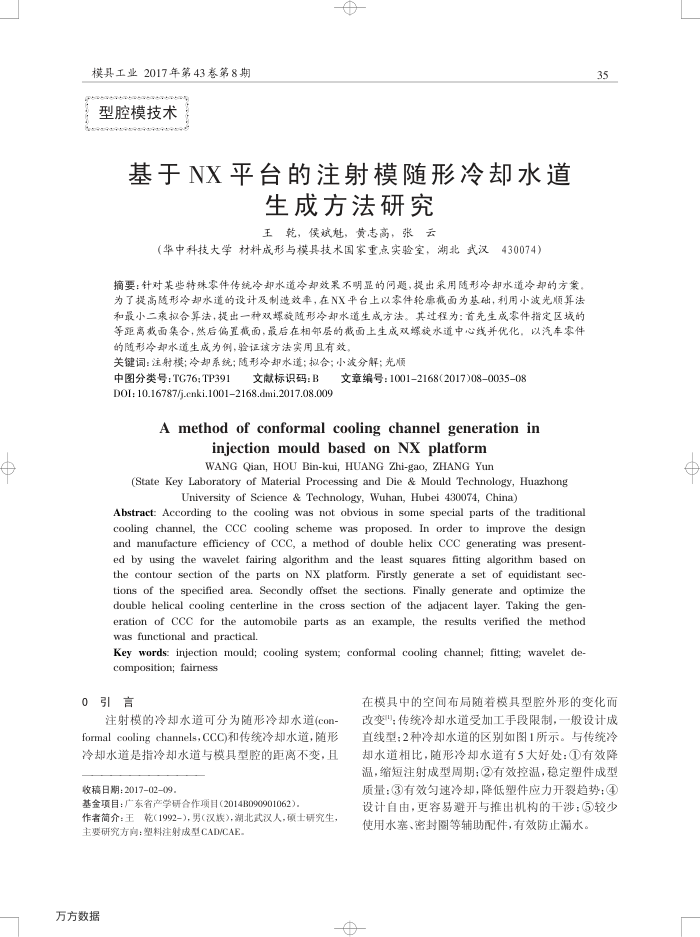

模具工业2017年第43春第8期型腔模技术
基于NX平台的注射模随形冷却水道
生成方法研究王乾，侯斌魁，黄志高，张云
（华中科技大学材料成形与模具技术国家重点实验室，湖北武汉
430074
摘要：针对某些特殊零件传统冷却水道冷却效果不明显的问题，提出采用随形冷却水道冷却的方案，为了提高随形冷却水道的设计及制造效率，在NX平台上以零件轮康截面为基础，利用小波光顺算法和最小二乘拟合算法，提出一种双螺载随形冷却水道生成方法。其过程为：首先生成零件指定区域的等距离截面集合，然后偏置械面，最后在相邻层的截面上生成双螺旋水道中心线并优化，以汽车零件的随形冷却水道生成为例，验证该方法实用且有效，
关键词：注射模；冷却系统；随形冷却水道；拟合；小波分解；光顺
中图分类号：TG76：TP391
文献标识码：B
D0I: 10.16787/j.cnki.10012168.dmi.2017.08.009
文章编号：10012168(2017)080035-08
Amethodofconformalcoolingchannelgenerationin
injection mould based on NXplatform WANG Qian, HOU Bin-kui, HUANG Zhi-gao, ZHANG Yun
(State Key Laboratory of Material Processing and Die & Mould Technology, Huazhong
University of Science & Technology, Wuhan, Hubei 430074, China)
Abstract: According to the cooling was not obvious in some special parts of the traditional cooling channel, the CCC cooling scheme was proposed. In order to improve the design and manufacture efficiency of CCC, a method of double helix CCC generating was present-ed by using the wavelet fairing algorithm and the least
squares fitting algorithm based on
the contour section of the parts on
NX
tions of the specified area.
platform.
Firstly
Secondly
offset the
sections.
double helical cooling centerline in the
cross
eration of CCC for the automobile parts
as
was functional and practical.
generate a set of equidistant sec-Finally generate and optimize the
section of the adjacent layer. Taking the gen-
example. an
the results verified the method
Key words: injection mould; cooling system; conformal cooling channel; fitting; wavelet de-composition; faimess
引言 0
注射模的冷却水道可分为随形冷却水道(con-formal coolingchannels，CCC)和传统冷却水道，随形冷却水道是指冷却水道与模具型腔的距离不变，且
收稿日期：201702-09
基金项目：广东省产学研合作项目（2014B090901062)。
作者简介：王
乾（1992-），男（汉族），湖北武汉人，硕士研究生，
主要研究方向：塑料注射成型CAD/CAE 万方数据
35
在模具中的空间布局随着模具型腔外形的变化而改变"；传统冷却水道受加工手段限制，一般设计成直线型：2种冷却水道的区别如图1所示。与传统冷却水道相比，随形冷却水道有5大好处：(1)有效降温，缩短注射成型周期：②有效控温，稳定塑件成型质量：③有效匀速冷却，降低塑件应力开裂趋势：④ 设计自由，更容易避开与推出机构的干涉：较少使用水塞、密封图等辅助配件，有效防止漏水。
