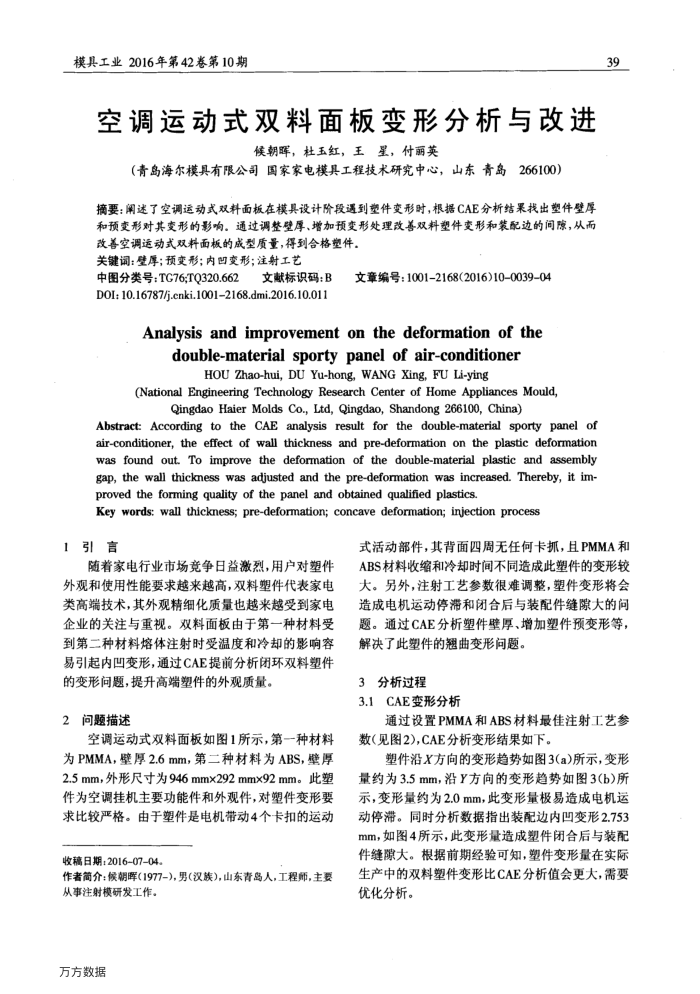

模具工业2016年第42卷第10期
空调运动式双料面板变形分析与改进
候朝晖，社玉红，王星，付丽英
（青岛海尔模具有限公司国家家电模具工程技术研究中心，山东青岛266100）
摘要：阐述了空调运动式双料面板在模具设计阶段遇到塑件变形时，根据CAE分析结果找出塑件壁厚和预变形对其变形的影响。通过调整壁厚、增加预变形处理改善双料塑件变形和装配边的间隙，从而
改善空调运动式双料面板的成型质量，得到合格塑件。关键调：壁厚；预变形；内凹变形；注射工艺
中图分类号：TG76;TQ320.662文献标识码：B D0I: 10.16787/j.cnki.10012168.dmi.2016.10.011
文章编号：1001-2168(2016)10-0039-04
Analysisandimprovementonthedeformationofthe
double-materialsportypanelofair-conditioner
HOU Zhao-hui, DU Yu-hong, WANG Xing, FU Li-ying
National Engineering Technology Research Center of Home Appliances Mould,
Qingdao Haier Molds Co., Ltd, Qingdao, Shandong 266100, China)
Abstract: According to the CAE analysis result for the double-material sporty panel of air-conditioner, the effect of wall thickness and pre-deformation on the plastic deformation was found out. To improve the deformation of the double-material plastic and assembly gap, the wall thickness was adjusted and the pre-deformation was increased. Thereby, it im-proved the forming quality of the panel and obtained qualified plastics.
Key words: wall thickness; pre-deformation; concave deformation; injection process
1引言
随着家电行业市场竞争日益激烈，用户对塑件外观和使用性能要求越来越高，双料塑件代表家电类高端技术，其外观精细化质量也越来越受到家申企业的关注与重视。双料面板由于第一种材料受到第二种材料熔体注射时受温度和冷却的影响容易引起内凹变形，通过CAE提前分析闭环双料塑件
的变形问题，提升高端塑件的外观质量。 2问题描述
空调运动式双料面板如图1所示，第一种材料为PMMA，壁厚2.6mm，第二种材料为ABS，壁厚 2.5mm，外形尺寸为946mmx292mmx92mm。此塑件为空调挂机主要功能件和外观件，对塑件变形要求比较严格。由于塑件是电机带动4个卡扣的运动
收稿日期：2016-07-04。
作者简介：候朝晖(1977-)，男（汉族)，山东青岛人，工程师，主要
从事注射模研发工作。万方数据
39
式活动部件，其背面四周无任何卡抓，且PMMA和 ABS材料收缩和冷却时间不同造成此塑件的变形较大。另外，注射工艺参数很难调整，塑件变形将会造成电机运动停滞和闭合后与装配件缝隙大的向题。通过CAE分析塑件壁厚、增加塑件预变形等，
解决了此塑件的翘曲变形问题。 3分析过程
3.1CAE变形分析
通过设置PMMA和ABS材料最佳注射工艺参数(见图2)，CAE分析变形结果如下。
塑件沿X方向的变形趋势如图3(a)所示，变形量约为3.5mm，沿Y方向的变形趋势如图3(b)所示，变形量约为2.0mm，此变形量极易造成电机运动停滞。同时分析数据指出装配边内凹变形2.753 mm，如图4所示，此变形量造成塑件闭合后与装配件缝隙大。根据前期经验可知，塑件变形量在实际生产中的双料塑件变形比CAE分析值会更大，需要优化分析。
