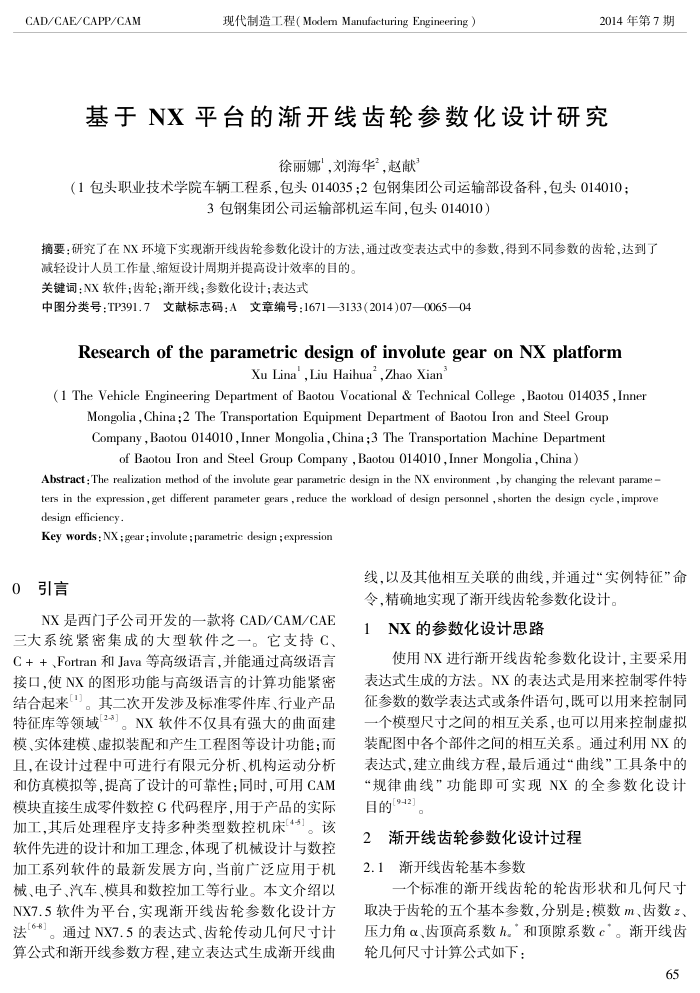

CAD/CAE/CAPP/CAM
现代制造工程（ModemManufacturing Engineering）
2014年第7期
基于NX平台的渐开线齿轮参数化设计研究
徐丽娜”，刘海华”，赵献
（1包头职业技术学院车辆工程系，包头014035；2包钢集团公司运输部设备科，包头014010；
3包钢集团公司运输部机运车间，包头014010）
摘要：研究了在NX环境下实现渐开线齿轮参数化设计的方法，通过改变表达式中的参数，得到不同参数的齿轮，达到了
减轻设计人员工作量、缩短设计周期并提高设计效率的目的。关键词：NX软件：齿轮：渐开线：参数化设计：表达式
中图分类号：TP391.7文献标志码：A文章编号：1671—3133(2014)07—0065—04
Research of theparametric designof involutegear onNXplatform
Xu Lina,Liu Haihua,Zhao Xian
(1 The Vehicle Engineering Department of Baotou Vocational & Technical College ,Baotou O14035,Innel
Mongolia , China ;2 The Transportation Equipment Department of Baotou Iron and Steel Group Company,Baotou O14010,Inner Mongolia,China;3 The Transportation Machine Department
of Baotou Iron and Steel Group Company , Baotou O14010 ,Inner Mongolia , China)
Abstract : The realization method of the involute gear parametric design in the NX environment ,by changing the relevant parame -ters in the expression , get different parameter gears , reduce the workload of design personnel , shorten the design cycle , improve design efficieney
Key words : NX ; gear ; involute ; parametric design ; expression
0引言
NX是西门子公司开发的一款将CAD/CAM/CAE 三大系统紧密集成的大型软件之一。它支持C、 C++、Fortran和Java等高级语言，并能通过高级语言接口，使NX的图形功能与高级语言的计算功能紧究结合起来"。其二次开发涉及标准零件库、行业产品特征库等领域2-]。NX软件不仅具有强大的曲面建模、实体建模、虚拟装配和产生工程图等设计功能：而、且，在设计过程中可进行有限元分析、机构运动分析和仿真模拟等，提高了设计的可靠性：同时，可用CAM 模块直接生成零件数控G代码程序，用于产品的实际加工.其后处理程序支持多种类型数控机床43]。该软件先进的设计和加工理念，体现了机械设计与数控加工系列软件的最新发展方向，当前广泛应用于机械、电子、汽车、模具和数控加工等行业。本文介绍以 NX7.5软件为平台，实现渐开线齿轮参数化设计方法[6-8]。通过NX7.5的表达式、齿轮传动几何尺寸计算公式和渐开线参数方程，建立表达式生成渐开线曲
线，以及其他相互关联的曲线，并通过“实例特征”命令，精确地实现了渐开线齿轮参数化设计。
NX的参数化设计思路 1
使用NX进行渐开线齿轮参数化设计，主要采用
表达式生成的方法。NX的表达式是用来控制零件特征参数的数学表达式或条件语句，既可以用来控制同一个模型尺寸之间的相互关系，也可以用来控制虚拟装配图中各个部件之间的相互关系。通过利用NX的表达式，建立曲线方程，最后通过“曲线”工具条中的“规律曲线”功能即可实现NX的全参数化设计目的[9-2)。
渐开线齿轮参数化设计过程 2
2.1渐开线齿轮基本参数
一个标准的渐开线齿轮的轮齿形状和几何尺寸取决于齿轮的五个基本参数，分别是：模数m、齿数z、压力角α、齿顶高系数h。“和顶隙系数c。渐开线齿轮几何尺寸计算公式如下：
65
