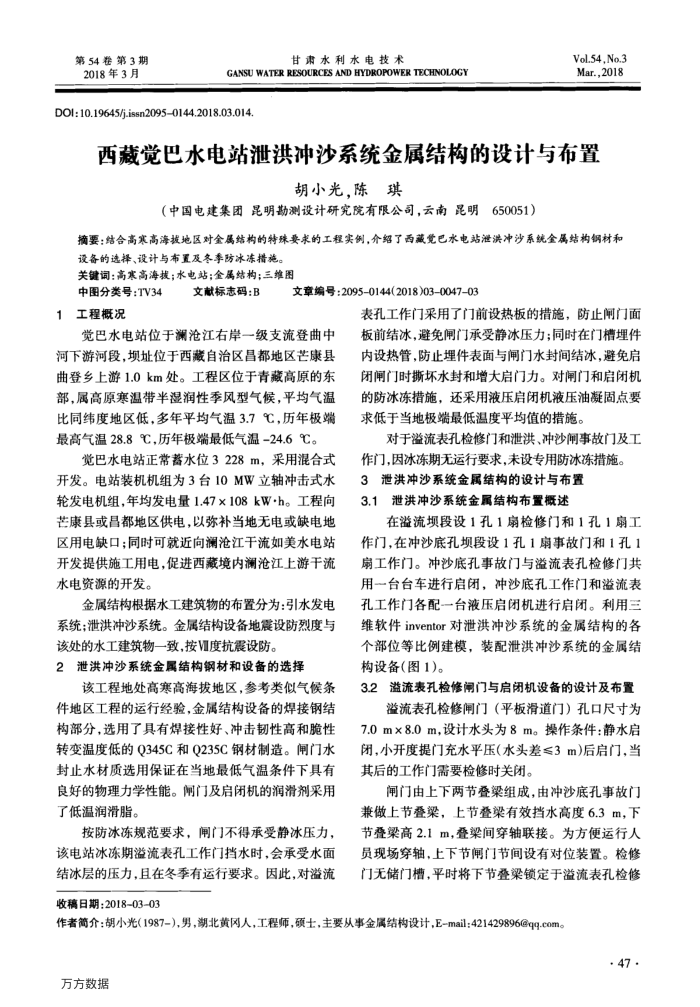

西藏觉巴水电站泄洪冲沙系统金属结构的设计与布置
胡小光陈琪
（中国电建集团昆明勘测设计研究院有限公司，云南昆明650051）
摘要：结合高寒高海拔地区对金属结构的特珠要求的工程实例，介绍了西藏竞巴水电站泄洪冲沙系统全属结构钢材和
设备的选择、设计与布置及冬季防冰冻措施。关键词：高寒高海找；水电站；全属结构；三维图
中图分类号：TV34 1工程概况
文献标志码：B
文章编号：2095-0144(2018)030047-03
表孔工作门采用了门前设热板的措施，防止削门面
觉巴水电站位于澜沧江右岸一级支流登曲中
河下游河段，项址位于西藏自治区昌都地区芒康县曲登乡上游1.0km处。工程区位于青藏高原的东部，属高原寒温带半湿润性季风型气候，平均气温比同纬度地区低，多年平均气温3.7℃，历年极端最高气温28.8C，历年极端最低气温-24.6C。
觉巴水电站正常蓄水位3228m，采用混合式开发。电站装机机组为3台10MW立轴冲击式水轮发电机组，年均发电量1.47×108kW·h。工程向芒康县或昌都地区供电，以弥补当地无电或缺电地区用电缺口；同时可就近向澜沧江干流如美水电站开发提供施工用电，促进西藏境内澜沧江上游干流水电资源的开发。
金属结构根据水工建筑物的布置分为：引水发电系统；泄洪冲沙系统。金属结构设备地震设防烈度与该处的水工建筑物一致，按I度抗震设防。
2泄洪冲沙系统金属结构钢材和设备的选择
该工程地处高寒高海拨地区，参考类似气候条
件地区工程的运行经验，金属结构设备的焊接钢结构部分，选用了具有焊接性好、冲击韧性高和脆性转变温度低的Q345C和Q235C钢材制造。闸门水封止水材质选用保证在当地最低气温条件下具有良好的物理力学性能。闻门及启闭机的润滑剂采用了低温润滑脂。
按防冰冻规范要求，闸门不得承受静冰压力，该电站冰冻期溢流表孔工作门挡水时，会承受水面结冰层的压力，且在冬季有运行要求。因此，对溢流
收稿日期：2018-03-03
板前结冰，遵避免闸门承受静冰压力：同时在门理件内设热管，防止埋件表面与闸门水封间结冰，避免启闭闸门时撕坏水封和增大启门力。对闸门和启闭机的防冰冻措施，还采用液压启闭机液压油凝固点要求低于当地极端最低温度平均值的措施。
对于溢流表孔检修门和泄洪、冲沙闸事敌门及工
作门，因冰冻期无运行要求，未设专用防冰冻猎施，
3泄洪冲沙系统金属结构的设计与布置 3.1泄洪冲沙系统金属结构布置概述
在溢流坝段设1孔1扇检修门和1孔1扇工
作门，在冲沙底孔项段设1孔1扇事故门和1孔1 扇工作门。冲沙底孔事故门与溢流表孔检修门共用一台台车进行启闭，冲沙底孔工作门和溢流表孔工作门各配一台液压启闭机进行启闭。利用三维软件inventor对泄洪冲沙系统的金属结构的各个部位等比例建模，装配泄洪冲沙系统的金属结构设备(图1)。
3.2溢流表孔检修闸门与启闭机设备的设计及布置
溢流表孔检修闸门（平板滑道门）孔口尺寸为 7.0m×8.0m，设计水头为8m。操作条件：静水启闭，小开度提门充水平压（水头差≤3m)后启门，当其后的工作门需要检修时关闭。
闸门由上下两节叠梁组成，由冲沙底孔事故门兼做上节叠梁，上节叠梁有效挡水高度6.3m，下节叠梁高2.1m，叠梁间穿轴联接。为方便运行人员现场穿轴，上下节闸门节间设有对位装置。检修门无储门槽，平时将下节叠梁锁定于溢流表孔检修
作者简介：胡小光（1987-)），男，潮北黄冈人，工程师，硕士，主要从事金属结构设计，E-mail：421429896@qg-com。
