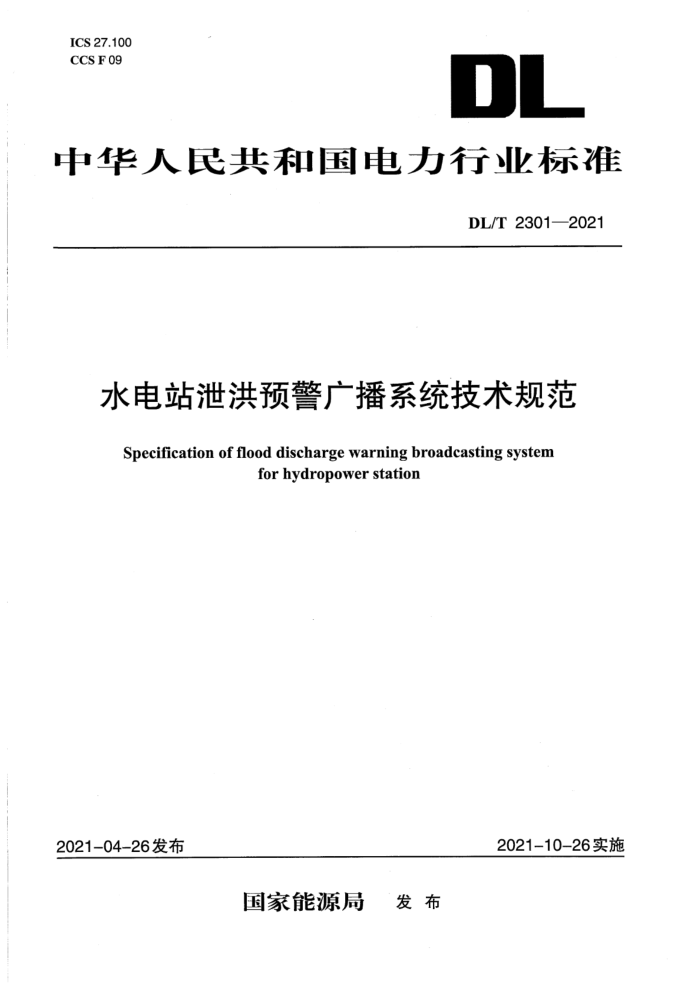

ICS 27.100
CCS F09
DL
中华人民共和国电力行业标准
DL/T 2301—2021
水电站泄洪预警广播系统技术规范
Specification of flood discharge warning broadcasting systemfor hydropower station
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2301—2021
水电站泄洪预警广播系统技术规范
1 范围
本文件规定了水电站泄洪预警广播系统的系统架构、功能、性能与维护等相关要求。本文件适用于水电站。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 3482电子段备雷击试验方法GB 50057建筑防青设计规范GB 50217电力主程电缆设计标准GB 50373通信管道与通道工程设计标准
GJB 7681北斗卫星导航应用系统地面移动设备天线通用规范DL/T578水电厂计算机监控系统基本技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
泄洪预警广播系统food discharge warning broadcasting system
利用通信、网络、计算机等技术，实现水电站泄洪预警的数据采集、信息发布、通告广播、数据记录等功能的自动化系统。
3.2
中心站center station实现泄洪预警信息生成、发布、数据储存和处理的计算机设备。
3.3
预警站warning station
用于接收、播报中心站预警数据的广播站，包括预警终端、电源、预警声光报警器、扬声器等。
3.4
预警终端warning terminal实现泄洪预警信息数据接收、存储、格式转换、播报、工况回传等功能的电子装置。
4运行环境
预警站运行环境如下：
a)工作温度：-20℃～60℃;
b)相对湿度：≤95%(40℃);
c)海拔：≤2000m;
d)休眠功耗：≤1W;
DL/T 2301—2021
e)接地电阻：≤10Ω。
5硬件
5.1 结构
泄洪预警广播系统宜采用分层分布结构，主要包括中心站、预警站网、通信通道、电源等。典型结构参见附录A。
5.2 中心站
5.2.1 中心站机房应具有防火、防静电、防雷等基础设施，并具有调节温度和湿度功能，应符合DL/T578的要求。
5.2.2应包含服务器、网络设备、通信终端、供电设备等。
5.2.3电源宜采用UPS供电，供电时间不低于2h。
5.3预警站
5.3.1 广播应覆盖防汛、泄洪影响区域，扬声器应朝向警戒区域。
5.3.2供电电源宜采用太阳能浮充蓄电池，能在无日照的情况下待机工作45d或连续语音播报8h以上；也可采用交流电浮充蓄电池供电方式。
5.3.3电源回路应具备自动充放电和短路保护功能，宜向中心站反馈蓄电池状态及故障信息。
5.3.4预警终端与中心站间应至少有一个物理通信通道，如采用双通道应主备信道自动切换。
5.3.5预警站设备安装高度宜不低于4m。预警站安装位置应远离山体滑坡处，与居民区直线距离不低于500m。
5.3.6预警站设备防护等级应不低于IP65。
5.3.7预警站设备应具备防雷接地功能，符合GB 50057和GB/T3482要求。
5.3.8支持不少于1路本地麦克风输入和本地音频功放输出。
5.4通信网络
5.4.1 中心站与预警站的通信通道宜采用移动公网。
5.4.2中心站与互联网公网连接时应有网络防火墙。
5.4.3无线通信天线安装要求如下：
a)天线安装高度不应低于4m,应在避雷针的保护范围内；
b)中心站北斗指挥机天线应安装于室外空旷处，应符合GJB 7681要求；
c)光纤或电缆布置可采用架空或直埋，光缆线路应遵循GB 50373要求，电缆线路应遵循GB50217要求。
6功能
6.1 中心站功能
应具有以下功能：
a)泄洪预警消息发布可由电话语音、短信、水调自动化系统等启动；
b)以GIS地图、列表、图形等方式展示预警站的分布；
c)配置多组泄洪预警消息模板，可根据预警站选择性播报；
d)设置预警站的语音、短信通信权限号码；
