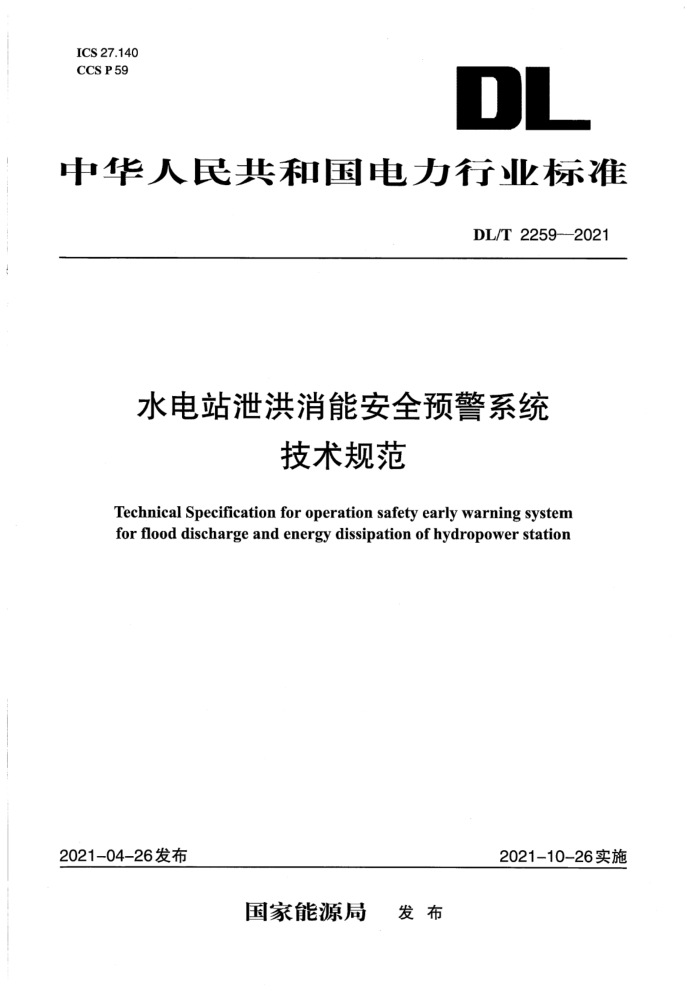

ICS 27.140
CCS P59
DL
中华人民共和国电力行业标准
DL/T 2259—2021
水电站泄洪消能安全预警系统技术规范
Technical Specification for operation safety early warning systemfor flood discharge and energy dissipation of hydropower station
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2259—2021
水电站泄洪消能安全预警系统技术规范
1 范围
本文件规定了水电站泄洪消能安全预警系统的设计、安装调试、运行和维护等技术要求。本文件适用于大中型水电站。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用子本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T51416混凝生坝安全监测技术标准DL/T5772水电水利工程水力学安全监测规程DL/T 5784混凝上坝安全监测系统施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
安全预警系统salety early warning system
通过对泄洪消能设施运行的水力学和结构力学参数进行实时监测，并对泄洪消能设施运行状态进行安全评价和实时分级预警的系统。
3.2
安全预警指标safety early warning index对泄洪消能设施运行状态实时分级预警的水力学和结构静动态参数阈值。
4总则
4.1水电站泄洪消能设施安全预警为在运行过程中，根据水力学和结构静动态参数实时监测结果，对泄洪消能设施安全进行评价和实时分级预警。
4.2水电站泄洪消能安全预警系统应在大坝安全监测、水力学监测基础上设计。
4.3水电站泄洪消能安全预警应综合泄洪消能设施形式、防护等级、材料性质、上游来水、破坏后果等因素综合评判。
4.4水电站泄洪消能安全预警宜分为正常、异常、险情三个状态等级。
a)当泄洪消能设施的各项监测指标处于正常设计值范围内，且运行状态良好时，评判为正常状态。
b)当泄洪消能设施的一个或多个监测指标超过正常设计值范围，且存在破坏风险时，评判为异常状态。
c)当泄洪消能设施的一个或多个监测指标严重偏离正常设计值范围，且持续出现，存在较高的破坏风险时，评判为险情状态。DL/T 2259—2021
5 系统设计
5.1 一般规定
5.1.1 水电站泄洪消能安全预警系统设计应包括监测项目设置、测点布置、设备选型等。
5.1.2水电站泄洪消能安全预警系统应具备数据采集、分析评价、分级预警等功能。
5.2 监测项目和测点布置
5.2.1 水电站泄洪消能安全预警监测项目宜包括振动位移、动水压力、脉动压力、空蚀磨蚀、水下噪声和锚杆应力等。
5.2.2 泄洪设施监测测点宜布置在门槽、泄槽底板变坡处、反弧段、扩散段、掺气坎、分岔口、挑坎等易空蚀部位和振动敏感部位。
5.2.3消能设施监测测点宜布置在消力池底板、水垫塘底板、导墙、护坡结构等受水流冲击影响的区段.
5.2.4易空蚀部位、振动敏感部位、水流冲击影响区段可根据模型试验、理论计算成果确定。
5.3设备选型
5.3.1振动位移传感器的频率响应范围下限值不宜大于0.15 Hz,测量精度值宜小于1μm。
5.3.2脉动压力传感器频率响应范围上限应大于100Hz,满足防水要求。
5.3.3磨蚀传感器测量精度不宜低于3cm,监测深度不宜小于15 cm。
5.3.4水听器的频率响应范围宜为1kHz～160kHz,应满足防水要求。
5.3.5振动位移传感器、脉动压力传感器的连接电缆应具有电磁干扰的屏蔽功能。
5.3.6 电缆长度不宜超过1000m,当超过1000m时宜采用光纤。
5.3.7数据采集仪应具备现场和远程受控采集功能，包括自动定时采集、自动触发采集、多信号同步采集、连续采集等，并具有本地和远程存储功能。
5.3.8数据采集仪宜具备检测和诊断自身设备、外部传感器工作状态，对异常情况自动报警的功能。
6 安装调试
6.1 传感器安装
6.1.1 振动位移传感器宜预埋在混凝土结构表面以下不小于20cm处，不具备预埋条件的可安装在底板廊道、导墙和泄洪洞顶部等非过水部位。
6.1.2振动位移传感器的垂直和水平安装角度误差不应超过±1.5°。
6.1.3脉动压力传感器、磨蚀传感器、水听器安装技术要求按DL/T 5772执行。
6.2.电缆敷设
6.2.1 电缆宜预埋在混凝土中或铠装、穿管敷设，避免受水汽影响。
6.2.2 电缆敷设技术要求应按DL/T 5784执行。
6.3采集仪安装
6.3.1采集仪宜安装在观测房内，并采取接地、电磁屏蔽措施。
6.3.2观测房应采取除湿措施。
