第52卷第6期 2016年6月
设计与研究
甘肃水利水电技术
GANSU WATER RESOURCES AND HYDROPOWER TECHNOLOGY
Vol.52,No.6 Jun..2016
纳子峡电站泄洪冲沙洞工作弧门自动弹起原因分析
张春树1郑洪秀2
（1.甘肃省水利水电勘测设计研究院，甘肃兰州730000；
2.兰州理工大学技术工程学院甘肃兰州730000）
摘要：纳子峡电站泄洪冲沙润工作门为小孔口高水头潜孔弧形钢闸门，工作闸门在运行当中出现关闭状态自动弹起，导致闸门底部泄水。对产生自动弹起泄水的原因进行分新，提出了处理措施，总结了高水头小孔口潜孔弧门在设计、制造、安装中需要注意的问题
关键词：高水头；小孔口；弧门；自动弹起；纳子峡电站
中图分类号：TV663.2 1工程概况
文献标志码：B
文章编号：2095-0144(2016)06-0034-03
3.219.00
纳子峡水电站位于青海省东北部的门源县燕麦图呼乡和祁连县皇城乡的交界处，在大通河上游末段。2009年9月动工建设，2014年11月建成发电。纳子峡水电站工程以发电为主，总装机容量87MW，总库容7.33亿m，最大坝高 121.5m，工程规模属二等大（2）型，其混凝土面板项为1级建筑物，其他主要建筑物溢洪道、放空泄洪洞、引水隧洞、高压管道、厂房等为2级，次要建筑物为3级。电站的泄洪、引水、厂房等三大系统的水道上布置的金属结构设备有：3孔溢洪道设3扇表孔弧形工作闸门，1孔泄洪洞设1扇深孔弧形工作闸门，泄洪洞弧形工作闸门前设1扇事故检修门。发电洞进口设有2孔拦污栅，1扇事故检修闸门。3孔厂房尾水设1扇尾水检修闸门。临时工
程施工导流洞进口设1扇封堵工作闸门。 2泄洪冲沙洞工作闸门设计
在泄洪洞进口竖井中设1扇深孔工作门。由于
泄洪润肩负者水库的放空、泄洪任务，要求其主控制设备不仅开度调节灵活，运行安全可靠，而且泄流时的边界水力学条件好，以尽量减小闸槽的冲刷气蚀破环。泄洪同工作门选用操作灵活，启团力小，无门槽，过闸水流边界条件好，可局部开启的弧形钢闸门(图1)。
泄洪洞闸孔口尺寸为（宽×高)4.2m×3.3m，闸底板高程3125.00m，闸墩顶高程为3204.60m。闸门按正常蓄水位3201.50m设计，设计水头76.5m。收稿日期：2016-05-12
3216.50 轨顶高程
3.213.001 3204.60 3 202.63 校核洪水位 3 201.79 设计洪水位 3 201.50 正常蓄水位
00S OO
ooo
3.3125.0

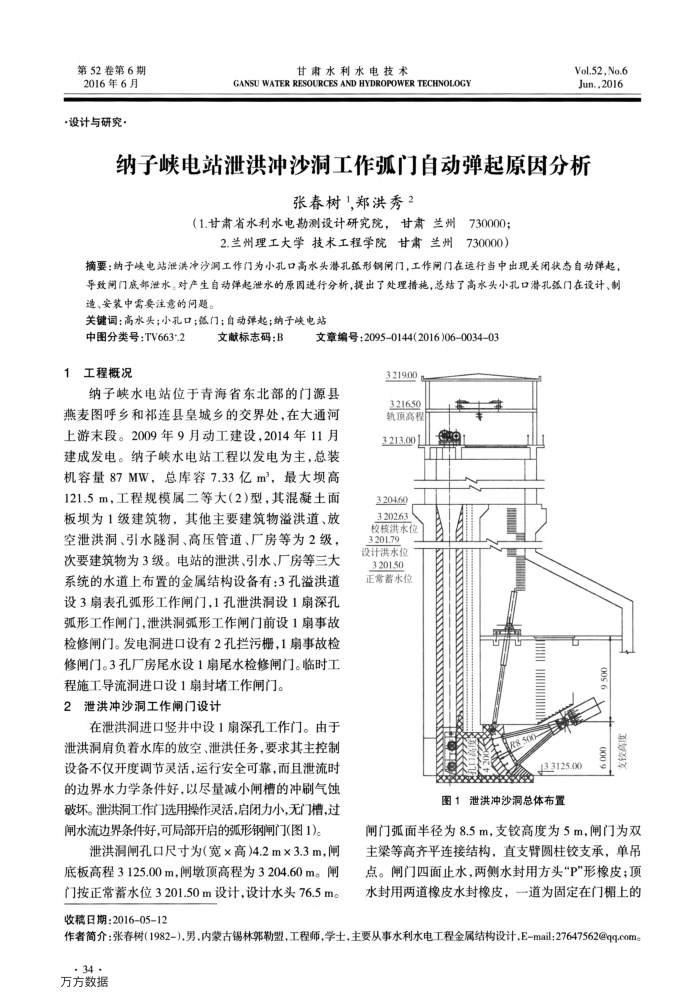

图1泄洪冲沙洞总体布置
闸门弧面半径为8.5m，支高度为5m.闸门为双主梁等高齐平连接结构，直支臂圆柱铰支承，单吊点。闸门四面止水，两侧水封用方头“P"形橡皮；顶水封用两道橡皮水封橡皮，一道为固定在门帽上的
作者简介：张春树（1982-)，男.内蒙古锡林郭勒盟，工程师，学士，主要从事水利水电工程金属结构设计，E-mail：27647562@qq.com。
