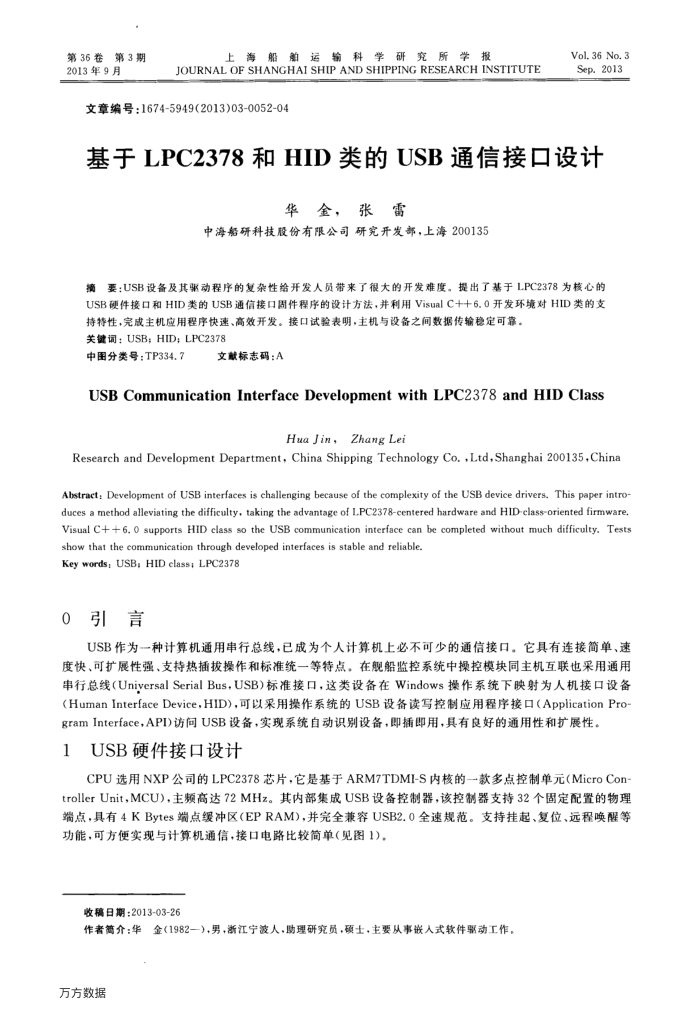

第36卷第3期 2013年9月
上海船舶运输科学研究所学报
JOURNAL OF SHANGHAI SHIP AND SHIPPING RESEARCH INSTITUTE
文章编号：1674-5949(2013)03-0052-04
Vol. 36 No. 3 Sep.2013
基于LPC2378和HID类的USB通信接口设计
华金，张雷
中海船研科技股份有限公司研究开发部，上海200135
摘要：USB设备及其骤动程序的复杂性给开发人员带来了很大的开发难度。提出了基于LPC2378为核心的 USB硬件接口和HID类的USB通信接口周件程序的设计方法，并利用VisualC++十6.0开发环境对HID类的支
持特性，完成主机应用程序快速、高效开发。接口试验表明，主机与设备之间数据传输稳定可靠。关键词：USB，HID；LPC2378
中图分类号：TP334.7
文献标志码：A
USBCommunicationInterfaceDevelopmentwithLPC2378andHIDClass
Hua Jin, Zhang Lei
Research and Development Department, China Shipping Technology Co. ,Ltd,Shanghai 200135,China Abstract: Development of USB interfaces is challenging because of the complexity of the USB device drivers. This paper intro-duces a method alleviating the difficulty, taking the advantage of LPC2378-centered hardware and HID-class-oriented firmware. Visual C+ + 6. O supports HID class so the USB communication interface can be completed without much difficulty. Tests show that the communication through developed interfaces is stable and reliable.
Key words: USB; HID elass; LPC2378 0引言
USB作为-一种计算机通用串行总线，已成为个人计算机上必不可少的通信接口。它具有连接简单、速度快、可扩展性强、支持热插拔操作和标准统一等特点。在舰船监控系统中操控模块同主机互联也采用通用串行总线（UniversalSerialBus，USB）标准接口，这类设备在Windows操作系统下映射为人机接口设备（HumanInterfaceDevice，HID），可以采用操作系统的USB设备读写控制应用程序接口（ApplicationPro gramInterface，API)访间USB设备，实现系统自动识别设备，即插即用，具有良好的通用性和扩展性。
USB硬件接口设计
CPU选用NXP公司的LPC2378芯片，它是基于ARM7TDMI-S内核的一款多点控制单元(MicroCon trollerUnit，MCU)，主频高达72MHz。其内部集成USB设备控制器，该控制器支持32个固定配置的物理端点，具有4KBytes端点缓冲区（EPRAM)，并完全兼容USB2.0全速规范。支持挂起、复位、远程唤醒等功能，可方便实现与计算机通信，接口电路比较简单（见图1)。
收稿日期：2013-03-26
作者简介：华金（1982一），男，浙江宁波人，助理研究员，硕士，主要从事嵌人式软件驱动工作，万方数据
