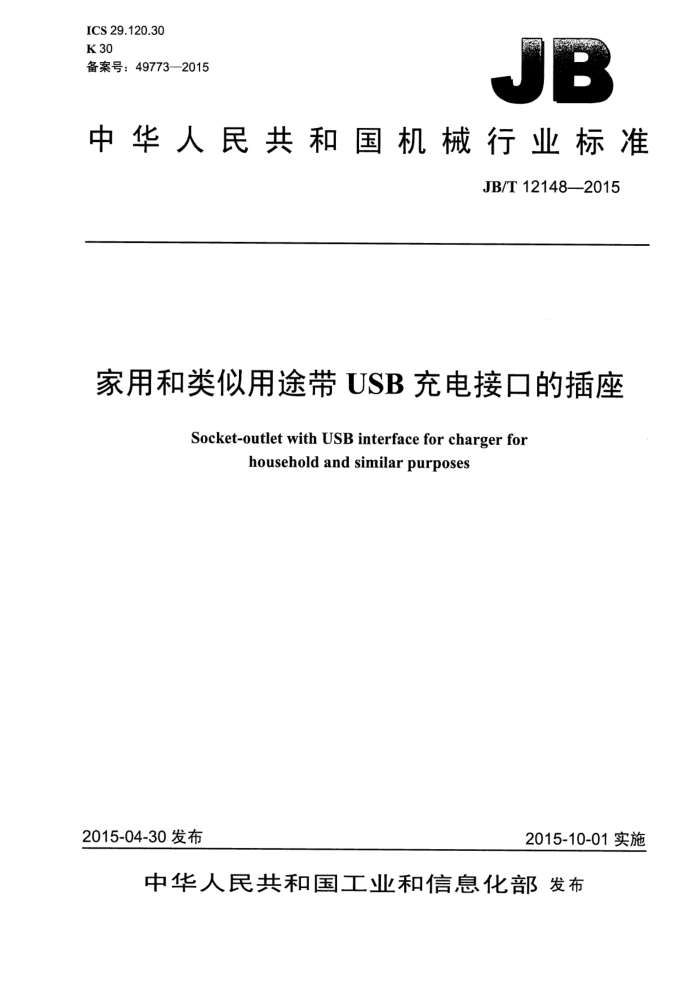

ICS 29.120.30 K 30 备案号：49773—2015
中华人民共和国机械行业标准
JB/T 12148—2015
家用和类似用途带USB充电接口的插座
Socket-outlet with USB interface for charger for
household and similar purposes
2015-04-30 发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T 12148—2015
目 次
前言
.I1
范围…. 2规范性引用文件 3术语、定义和缩略语.
一般要求关于试验的一般说明，额定值 7 标志.… 8 尺寸检查.. 9 防触电保护 10 接地措施. 11 端子 12 结构.… 13 耐老化、由外壳提供的防护和防潮 14 绝缘电阻和电气强度 15 接地触头的工作 16 温升.. 17 分断容量 18 正常操作… 19 拔出插头所需的力. 20 软缆及其连接， 21 机械强度 22 耐热 23 螺钉、载流部件及连接 24 爬电距离、电气间隙和通过密封胶的距离 25 绝缘材料的耐非常热、耐燃和耐电痕化 26 防锈性能 27 电磁兼容.. 28　USB 充电接口充电电路的技术参数 29USB充电接口的异常工作及故障条件下的要求. 附录A（规范性附录）试验所需试样一览表
4 5 6
.....
....
.....
..........
.中.中eee中.
5
5
........
5
eee
....
X
..............
图1USB 直流输出接口结构和尺寸图 2插座中 D+到 D-短接示意图图3共模噪声测量示意图.. 图4带通滤波器电路示意图图5共模噪声信号波形示意图.
...................
......
.........
表 1A型USB充电接口管脚定义表2无负载功率消耗限值.. JB/T 12148--2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：中国电器科学研究院有限公司、杭州鸿雁电器有限公司、公牛集团有限公司、深
圳市航嘉驰源电气股份有限公司、奇胜工业（惠州）有限公司深圳分公司、浙江正泰建筑电器有限公司、 苏州路美思电气有限公司、广东明家科技股份有限公司、耐思电气（嘉兴）有限公司、广东美的照明电气制造有限公司、深圳市吴氏柏帝科技有限公司、北京ABB低压电器有限公司、威凯检测技术有限公司、北京突破电气有限公司、北京中科可来博电子科技股份有限公司、天基电气（深圳）有限公司、浙江恒泰电工有限公司、广东福田电器有限公司、东莞欧陆电子有限公司、飞雕电器集团有限公司、跃华控股集团有限公司、惠州市宏枫实业有限公司、广州市番禺天虹工业开发有限公司、TCL-罗格朗国际电工（惠州）有限公司、西门子（中国）有限公司上海分公司、福建南平南孚电池有限公司、博硕科技（江西）有限公司、惠州惠家乐家居电气有限公司、汕头市建诚五金塑胶有限公司。
本标准主要起草人：蔡军、乐志斌、罗勇进、阮立平、文小娟、龚志雷、厉身、陈景正、曾绪辉、 张礼荣、戴建国、吴柏纯、蒋邦通、袁曲、丁瑞军、邵京疆、谢先群、骆德元、田政、李广浩、何秀峰、 王朝圣、何均匀、黎达坚、姜惠芬、赵卓君、蔡映峰、林文德、田建军、曾锐锋、辛瑞健、黄顺亲、高一盼、李洪阔、张庆、何彩云、罗时明、张书颂、查鹏展。
本标准为首次发布。
II JB/T 12148—2015
家用和类似用途带USB充电接口的插座
1范围
本标准规定了家用和类似用途带USB 充电接口的插座的防触电保护、结构、力学性能、电气性能等技术要求。
本标准适用于家用和类似用途的、带通用串行总线（USB）类型 A 型接口的、单相固定式或移动式插座和转换器。
注：根据技术的发展，今后可能使用其他类型的接口。 本标准的插座所带的USB充电接口仅作为充电（或供电）使用，不用作传输信息信号。 符合本标准的固定式或移动式插座适合在通常不超过35℃、偶尔会达到40℃的环境温度中使用。 在特殊条件的场所，如船上、车辆上和可能发生爆炸等的危险场所，可能要求有特殊的结构。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB2099.1一2008　家用和类似用途插头插座　第1部分：通用要求 GB4706.1一2005　家用和类似用途电器的安全　第1部分：通用要求 GB4943.1-—2011　信息技术设备　安全　第1部分：通用要求 GB9254一2008信息技术设备的无线电骚扰限值和测量方法 GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB17625.2电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统
中产生的电压变化、电压波动和闪烁的限制
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB20943-2013单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值 YD/T1591一2009移动通信终端电源适配器及充电/数据接口技术要求和测试方法 USB规范2.0通用串行总线2.0 USB规范3.0　通用串行总线3.0
3术语、定义和缩略语
3.1术语和定义
GB2099.1-2008界定的以及下列术语和定义适用于本文件。 3.1.1
家用和类似用途带 USB 充电接口的插座 socket-outlet with USB interface for charger for household and similar purposes
装有将输入的交流电转换成直流电、并以USB充电接口作为输出装置的家用和类似用途的插座。
1 JB/T 12148—2015
3.1.2
USB 充电接口额定输出电压rated output voltage of USB interface 由制造商标称的USB充电接口输出电压。
3.1.3
USB充电接口额定输出电流rated output current of USB interface 由制造商标称的USB充电接口输出电流。
3.1.4
参考输出电流reference output current 插座的USB充电接口输出端连接一个可变电阻性负载（功率不小于20W），当调节负载值使得负
载两端的电压为4.75V时的输出电流。 3.1.5
被充电器具charged appliance 通过USB充电接口进行充电的器具。 注：如手机、MP3 等。
3.2缩略语
下列缩略语适用于本文件： AC Alternating Current. DC Direct Current .. GND Ground. USB Universal Serial Bus . VBUs Voltage Bus.
交流; .直流;
.地（电源负极）； ·通用串行总线；
总线电压（电源正极）。
一般要求家用和类似用途带 USB充电接口的插座的设计和结构应能使其在正常使用时，性能可靠，对使用者或周围环境没有危险。是否合格，通过全部有关的要求和规定的试验检查。
4
除本标准以外，USB充电接口还应符合GB4943.1一2011中适用的内容的要求。 注：本标准中的USB 充电接口指USB 电源模块。
5　关于试验的一般说明
5.1GB2099.12008中的第5章除5.6不适用外，其他内容均适用。 5.2对USB充电接口充电电路进行测试时，模拟负载应为电阻性负载，电阻值按照以下方法计算：
模拟负载额定电阻值为USB充电接口额定输出电压与USB充电接口额定输出电流的比值。 本标准所有带负载的测试都应在USB充电接口输出端（A型USB充电接口）加一段在1A电流条
件下压降不大于50mV的线缆进行。
注：试验所需试样一览表由附录 A给出。
6额定值
6.1一般规定
GB2099.1—2008中的第6章适用。
2 JB/T 12148-—2015
6.2USB充电接口的额定值 6.2.1输出电压
USB充电接口的额定输出电压为直流5V，允差为±5% 6.2.2输出电流
单个的USB充电接口的额定输出电流范围应为300mA～2500mA。 额定输出电流优选值为500mA、800mA、1000mA、1200mA、1500mA、2100mA、2400mA
和 2 500 mA。
注：根据技术的发展，今后输出电流可能增大；同时，当输出电流大于1500mA时，需考虑带USB充电接口的插
座（插座与插头）的用料及镀层是否存在安全隐患。
７ 标志
7.1 一般规定
GB 2099.1—2008 中的第8 章适用。 7.2USB 充电接口的标志 7.2.1应有下列标志:
额定输出电压，单位为伏（V); 额定输出电流，单位为毫安或安（mA或A); 输出直流电的符号。
7.2.2使用符号时，应使用如下符号：
电压. 毫安安.. 直流电…· 带USB充电接口充电功能的插座应有USB充电接口的额定输出电压、额定输出电流、直流电的标
nA:
:A:
志。以上标志应位于安装后可以看见的位置。
额定输出电压、额定输出电流、直流电的标志位置允许一行排列或分行排列。 注：标志举例如下：
5Ｖ 1 000mA =--
8尺寸检查
8.1GB 2099.1一2008 中的第9章除9.3不适用外，其他均适用。 8.2USB输出接口的 A型USB充电接口尺寸应符合 USB 规范2.0、USB规范 3.0 中的相应要求。
插座的 USB 充电接口直流输出接口应采用A 型USB连接插座，其接口的机械结构尺寸以及管脚定义如图 1 所示。
使用准确度不低于0.01mm的量具测量插座直流输出接口的机械结构（见图1），应符合相关要
求。 8.3A型USB充电接口管脚定义见表1。
3 JB/T 12148—2015
单位为毫米
12.50 ±0.10
8.88±0.20 8.38±0.08
G 11.10± 0.10
o1otz1s
R0.64±0.13(典型值) YR0.32±0.13(典型值)
B
0.50±0.10
B中心线
A
30°±2°(2)
1 L2
-GND D+
1.84 ±0.05 0.64±0.13(8)
二
0.38±0.13
4.98±0.25
插座的触点接触点
1.0 ±0.05(2) 3.5±0.05(2)
D-
印制电路板
C中心线 VBUs(+)
VIV
0.50 ±0.10(2)
30°±2°(2)
注：插座的表面与插头一次注塑成型的保护罩之间允许的最小空间是2.67mm。
图 1USB 直流输出接口结构和尺寸表 1A型USB充电接口管脚定义
管脚号 1 2 3 4
管脚定义 VBUs D- D+ GND
A 型USB充电接口作为插座的输出接口使用时，要求如图 2所示。其中VBUs 为输出直流电源的正极，GND 为输出直流电源的负极（相对地）。D+和 D-应在插座的 USB 充电接口内部短接，且与其他电路隔离，以便与之连接的终端能够识别所连接的设备为插座的USB充电接口。
VBUS D- D+ GND
供电电源
USB充电接口
图 2插座中 D+到 D-短接示意图
依据上述要求对直流输出接口管脚定义进行检查。检查插座的USB充电接口直流输出接口的电源正极、负极（相对地）的正确性，D+、D-之间应短接，并测试D+或D-与其他电路之间的绝缘强度。
注：特殊要求下，D+和D-可依据产品需求连接。
4 JB/T 12148—2015
9防触电保护
GB2099.1一2008中的第10章除10.3、10.4外，其他内容均适用。
10接地措施
GB2099.1—2008中的第11章适用。
11端子
GB2099.1—2008中的第12章适用。
12结构
12.1GB2099.1—2008中的第13章除13.4外，其他内容均适用。 12.2GB2099.1一2008中的13.4第一段后增加下述内容后适用：
易丁把A型USB充电接的插头完整插入插座的A型USB充电接口中，不应出现插入不完整的情况。
12.3本标准所涉及的供电连接方式为将交流电源转变成直流电源，通过A型UBS充电接口输出，该部分只是一个交直流转换适配装置。A型USB充电接口的插头与插座的 A型USB充电接口相配合。 12.4GB2099.1—2008中的第14章除14.3、14.15、14.24外，其他内容均适用。 12.5　USB充电接口部分可装保护门。 12.6　USB充电接口部分可装控制开关。
注：当长期不使用USB充电接口时，如装有开关，可断开电路，以实现节能日的。 12.7对USB充电接口进行插拔，当插拔的速率不超过12.5 mm/min时，将插头完全插入插座所需的力最大不能超过35N，将插头从插座中完全拔出所需的力最小不得小于10N。 12.8保护阻抗应符合GB4706.1—2005中的22.42的要求。
13耐老化、由外壳提供的防护和防潮
GB2099.1—2008中的第16章除16.3外，其他内容均适用。
14绝缘电阻和电气强度
14.1GB2099.1—2008中的第17章除17.1.2外，其他内容均适用。 14.2对USB充电接口的绝缘电阻和电气强度的要求如下： 14.2.1USB充电接口的绝缘电阻应不小于5MQ。
应按GB4943.1一2011中绝缘电阻规定的试验方法进行测试。 14.2.2USB充电接口充电电路的输入端对输出端能够承受50Hz、3000V交流电压持续时间1min的抗电强度试验，漏电流小于10mA，试验期间和之后，应无击穿或飞弧现象。
应按GB4943.1-2011中抗电强度规定的试验方法进行测试。
15接地触头的工作
GB2099.1—2008中的第18章适用。
5
