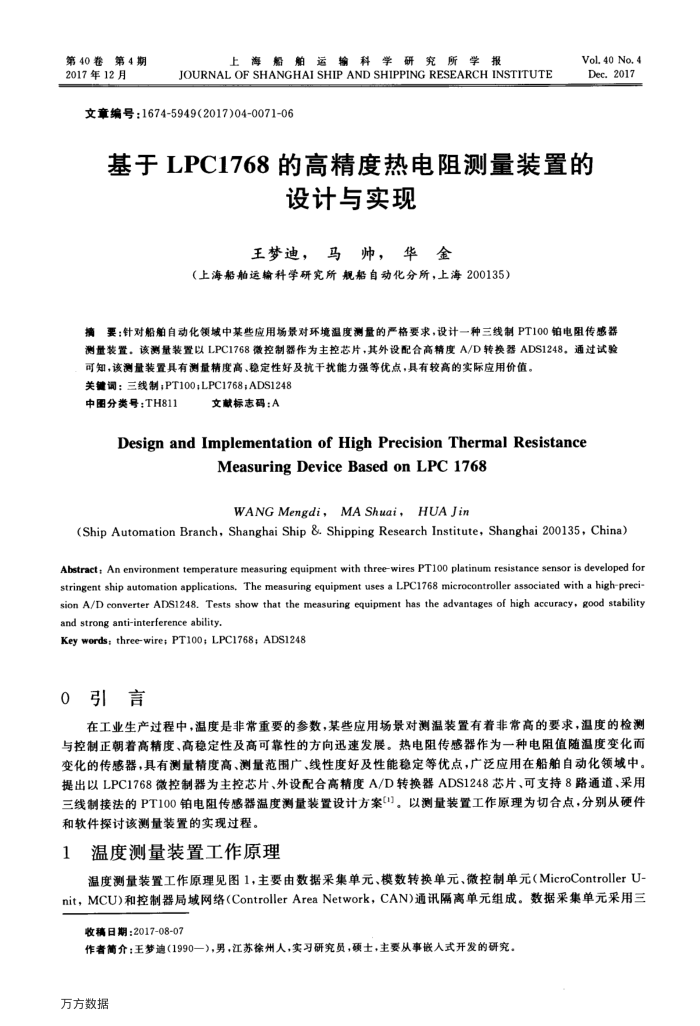

第40卷第4期 2017年12月
上海船舶运输科学研究所学报
JOURNAL OF SHANGHAI SHIP AND SHIPPING RESEARCH INSTITUTE
文章编号：1674-5949(2017)04-0071-06
Vol. 40 No. 4 Dec.2017
基于LPC1768的高精度热电阻测量装置的
设计与实现
王梦迪，马帅，华金
（上海船舶运输科学研究所舰船自动化分所，上海200135）
摘要：针对船舶自动化领域中某些应用场景对环境温度测量的严格要求，设计一种三线制PT100铂电阻传感器测量装置，该测量装置以LPC1768微控制器作为主控芯片，其外设配合高精度A/D转换器ADS1248，通过试验
可知，该测量装置具有测量精度高、稳定性好及抗干扰能力强等优点，具有较高的实际应用价值，关键调：三线制；PT100;LPC1768；ADS1248
中图分类号：TH811
文献标志码：A
DesignandImplementationofHighPrecisionThermalResistance
MeasuringDeviceBasedonLPC1768 WANGMengdi，MAShuai,HUAJin
(Ship Automation Branch, Shanghai Ship &.Shipping Research Institute, Shanghai 200135,China） Abstract: An environment temperature measuring equipment with three-wires PT1o0 platinum resistance sensor is developed for stringent ship automation applications, The measuring equipment uses a LPC1768 microcontroller associated with a high-preci-sion A/D converter ADS1248. Tests show that the measuring equipment has the advantages of high accuracy, good stability and strong anti-interference ability.
Key words: three-wire; PT100; LPC1768; ADS1248 0引言
在工业生产过程中，温度是非常重要的参数，某些应用场景对测温装置有着非常高的要求，温度的检测与控制正朝着高精度、高稳定性及高可靠性的方向迅速发展。热电阻传感器作为一种电阻值随温度变化而变化的传感器，具有测量精度高、测量范围广、线性度好及性能稳定等优点，广泛应用在船舶自动化领域中。提出以LPC1768微控制器为主控芯片、外设配合高精度A/D转换器ADS1248芯片、可支持8路通道、采用三线制接法的PT100铂电阻传感器温度测量装置设计方案)。以测量装置工作原理为切合点，分别从硬件和软件探讨该测量装置的实现过程。
温度测量装置工作原理
1
温度测量装置工作原理见图1，主要由数据采集单元、模数转换单元、微控制单元（MicroControllerU-nit，MCU)和控制器局域网络(ControllerAreaNetwork，CAN)通讯隔离单元组成。数据采集单元采用三收稿日期：2017-08-07
作者简介：王梦迪（1990一），男，江苏徐州人，实习研究员，硕士，主要从事嵌人式开发的研究。万方数据
