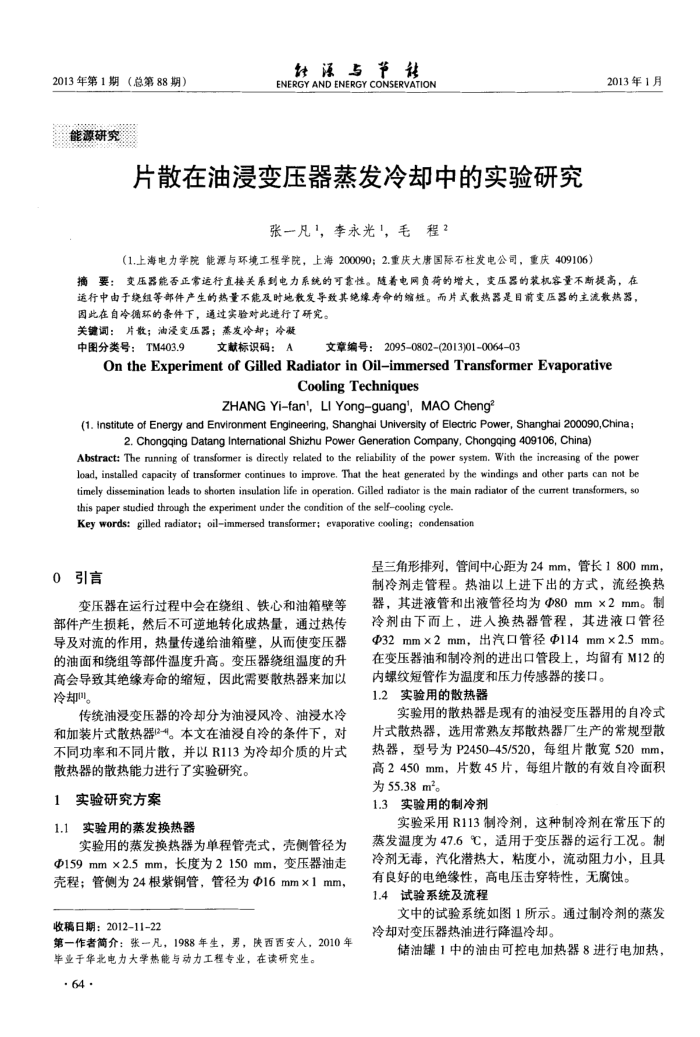

片散在油浸变压器蒸发冷却中的实验研究
张一凡，李永光，毛程2
（1.上海电力学院能源与环境工程学院，上海200090；2.重庆大唐国际石柱发电公司，重庆409106）
2013年1月
摘要：变压器能否正常运行直接关系到电力系统的可靠性。随着电网负荷的增大，变压器的装机容量不断提高，在运行中由于绕组等部件产生的热量不能及时地敏发导致其绝缘寿命的缩短。而片式散热器是目前变压器的主流散热器，
因此在自冷循环的条件下，通过实验对此进行了研究。关键调：片散；油浸变压器；蒸发冷却；冷数
中图分类号：TM403.9
文献标识码：A
文章编号：20950802(2013)01-0064-03
On theExperiment of GilledRadiator in Oil-immersedTransformer Evaporative
Cooling Techniques
ZHANG Yi-fan', LI Yong-guang', MAO Cheng?
(1. institute of Energy and Environment Engineering, Shanghai University of Electric Power, Shanghai 200090,China;
2. Chongqing Datang International Shizhu Power Generation Company, Chongqing 409106, China)
Abstract: The running of transfomer is directly related to the reliability of the power system. With the increasing of the powe load, installed capacity of transformer continues to improve, That the heat generated by the windings and other parts can not be timely dissemination leads to shorten insulation life in operation. Gilled radiator is the main radiator of the current transformers, so this paper studied through the experiment under the condition of the self-cooling cycle
Key words: gilled radiator; oilimmersed transformer; evaporative cooling; condensation
0引言
变压器在运行过程中会在绕组、铁心和油箱壁等部件产生损耗，然后不可逆地转化成热量，通过热传导及对流的作用，热量传递给油箱壁，从而使变压器的油面和绕组等部件温度升高。变压器绕组温度的升高会导致其绝缘寿命的缩短，因此需要散热器来加以冷却。
传统油浸变压器的冷却分为油浸风冷、油浸水冷和加装片式散热器(2-4。本文在油浸自冷的条件下，对不同功率和不同片散，并以R113为冷却介质的片式
散热器的散热能力进行了实验研究。 1实验研究方案
实验用的蒸发换热器 1.1
实验用的蒸发换热器为单程管壳式，壳侧管径为 Φ159mm×2.5mm，长度为2150mm，变压器油走壳程；管侧为24根紫铜管，管径为Φ16mm×1mm，
收稿日期：2012-11-22
第一作者简介：张一凡，1988年生，男，陕西西安人，2010年
毕业于华北电力大学热能与动力工程专业，在读研究生。· 64·
呈三角形排列，管间中心距为24mm，管长1800mm，制冷剂走管程。热油以上进下出的方式，流经换热器，其进液管和出液管径均为@80mm×2mm。制冷剂由下而上，进入换热器管程，其进液口管径 d32mm×2mm，出汽口管径Φ114mm×2.5mm 在变压器油和制冷剂的进出口管段上，均留有M12的
内螺纹短管作为温度和压力传感器的接口。 1.2实验用的散热器
实验用的散热器是现有的油浸变压器用的自冷式片式散热器，选用常熟友邦散热器厂生产的常规型散热器，型号为P2450-45/520，每组片散宽520mm，高2450mm，片数45片，每组片散的有效自冷面积为55.38m。
1.3实验用的制冷剂
实验采用R113制冷剂，这种制冷剂在常压下的蒸发温度为47.6℃，适用于变压器的运行工况。制冷剂无毒，汽化潜热大，粘度小，流动阻力小，且具有良好的电绝缘性，高电压击穿特性，无腐蚀。
试验系统及流程
1.4
文中的试验系统如图1所示。通过制冷剂的蒸发冷却对变压器热油进行降温冷却。
储油罐1中的油由可控电加热器8进行电加热
