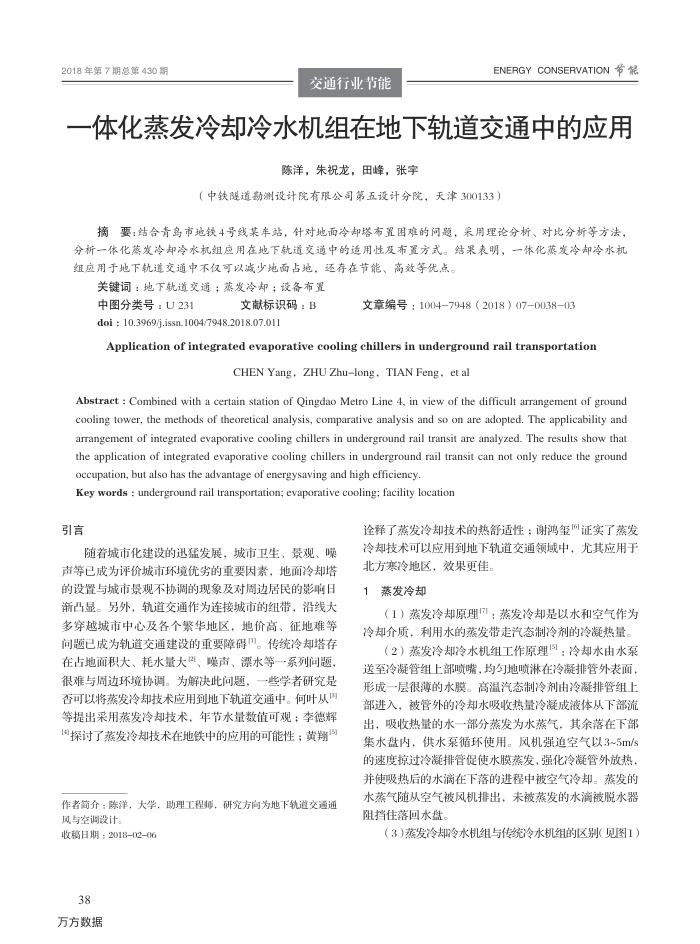

2018年第7期总第430期
交通行业节能
ENERGYCONSERVATION节能
一体化蒸发冷冷水机组在地下轨道交通中的应用
陈洋，朱祝龙，田峰，张宇
（中铁隧道勘测设计院有限公司第五设计分院，天津300133）
摘要：结合青岛市地铁4号线某车站，针对地面冷却塔布置围难的问题，用理论分析、对比分析等方法，分析一体化蒸发冷却冷水机组应用在地下轨道交通中的适用性及布置方式。结果表明，一体化蒸发冷却冷水机组应用于地下轨道交通中不仅可以减少地面占地，还存在节能、高效等优点。
关键词：地下轨道交通；蒸发冷却；设备布置
中图分类号：U231
文献标识码：B
doi : 10.3969/j.issn.1004/7948.2018.07.011
文章编号：1004-7948（2018）07003803
Application of integrated evaporative cooling chillers in underground rail transportation
CHEN Yang, ZHU Zhulong, TIAN Feng, et al
Abstract : Combined with a certain station of Qingdao Metro Line 4, in view of the difficult arrangement of ground cooling tower, the methods of theoretical analysis, comparative analysis and so on are adopted. The applicability and arrangement of integrated evaporative cooling chillers in underground rail transit are analyzed. The results show that the application of integrated evaporative cooling chillers in underground rail transit can not only reduce the ground occupation, but also has the advantage of energysaving and high efficiency
Key words : underground rail transportation; evaporative cooling; facility location
引言
随着城市化建设的迅猛发展，城市卫生、景观、噪声等已成为评价城市环境优劣的重要因素，地面冷却塔的设资与城市景观不协调的现象及对周边居民的影目渐凸显。另外，轨道交通作为连接城市的纽带，沿线大多穿越城市中心及各个繁华地区，地价高、征地难等问题已成为轨道交通建设的重要障碍。传统冷却塔存在占地面积大、耗水量大2、噪声、漂水等一系列问题很难与周边环境协调。为解决此问题，一些学者研究是否可以将蒸发冷却技术应用到地下轨道交通中。何叶从围等提出采用蒸发冷却技术，年节水量数值可观；李德辉围探讨了蒸发冷却技术在地铁中的应用的可能性；黄期
作者简介：陈洋，大学，助理工程师，研究方向为地下轨道交通通风与空调设计。
收稿日期：2018-0206
38 万方数据
诠释了蒸发冷却技术的热舒适性；谢鸿玺回证实了蒸发冷却技术可以应用到地下轨道交通领域中，尤其应用于
北方寒冷地区，效果更佳。 1蒸发冷却
（1）蒸发冷却原理：蒸发冷却是以水和空气作为冷却介质，利用水的蒸发带走汽态制冷剂的冷凝热量。
（2）蒸发冷却冷水机组工作原理：冷却水由水泵送至冷凝管组上部喷嘴，均匀地喷淋在冷凝排管外表面，形成一层很薄的水膜。高温汽态制冷剂由冷凝排管组上部进入，被管外的冷却水吸收热量冷凝成液体从下部流出，吸收热量的水一部分蒸发为水蒸气，其余落在下部集水盘内，供水泵循环使用。风机强迫空气以3~5m/s 的速度掠过冷凝排管促使水膜蒸发，强化冷凝管外放热，并使吸热后的水滴在下落的进程中被空气冷却。蒸发的水蒸气随从空气被风机排出，未被蒸发的水滴被脱水器阻挡住落回水盘。
（3）蒸发冷冷水机组与传统冷水机组的区别见图1）
