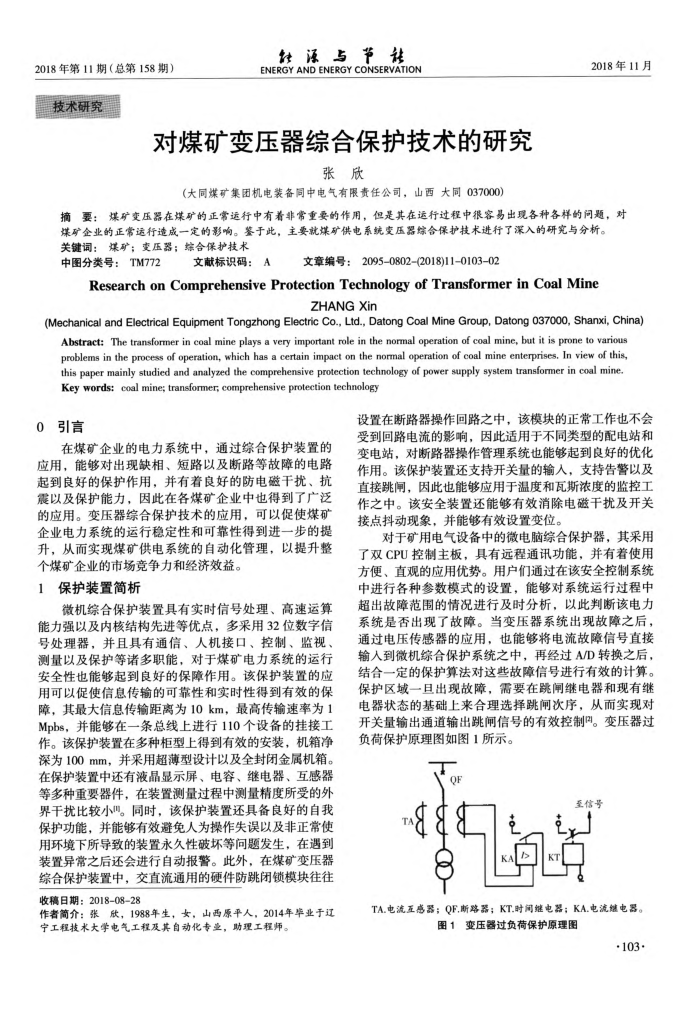

2018年第11期（总第158期）技术研究
经源与节花 ENERGYAND ENERGYCONSERVATION
对煤矿变压器综合保护技术的研究
张欣
(大同煤矿集团机电装备同中电气有限责任公司，山西大同037000)
2018年11月
摘要：煤矿变压器在煤矿的正常运行中有着非常重要的作用，但是其在运行过程中很容易出现各种各样的问题，对煤矿企业的正常运行造成一定的影响。鉴于此，主要就煤矿供电系统变压器综合保护技术进行了深入的研究与分析。
关键词：煤矿；变压器；综合保护技术
中图分类号：TM772
文献标识码：A
文章编号：20950802(2018)11010302
ResearchonComprehensiveProtectionTechnologyofTransformerinCoalMine
ZHANGXin
(Mechanical and Electrical Equipment Tongzhong Electric Co., Ltd., Datong Coal Mine Group, Datong 03700o, Shanxi, China) Abstract: The transformer in coal mine plays a very important role in the normal operation of coal minc, but it is prone to various problems in the process of operation, which has a certain impact on the nomal operation of coal mine enterprises, In view of this, this paper mainly studied and analyzed the comprehensive protection technology of power supply system transformer in coal mine Key words: coal mine; transformer, comprehensive protection technology
0引言
在煤矿企业的电力系统中，通过综合保护装置的应用，能够对出现缺相、短路以及断路等故障的电路起到良好的保护作用，并有着良好的防电磁干扰、抗震以及保护能力，因此在各煤矿企业中也得到了广泛的应用。变压器综合保护技术的应用，可以促使煤矿企业电力系统的运行稳定性和可靠性得到进一步的提升，从而实现煤矿供电系统的自动化管理，以提升整个煤矿企业的市场竞争力和经济效益。
保护装置简析 1
微机综合保护装置具有实时信号处理、高速运算能力强以及内核结构先进等优点，多采用32位数字信号处理器，并且具有通信、人机接口、控制、监视、测量以及保护等诸多职能，对于煤矿电力系统的运行安全性也能够起到良好的保障作用。该保护装置的应用可以促使信息传输的可靠性和实时性得到有效的保障，其最大信息传输距离为10km，最高传输速率为1 Mpbs，并能够在一条总线上进行110个设备的挂接工作。该保护装置在多种柜型上得到有效的安装，机箱净深为100mm，并采用超薄型设计以及全封闭金属机箱。在保护装置中还有液晶显示屏、电容、继电器、互感器等多种重要器件，在装置测量过程中测量精度所受的外界干扰比较小"。同时，该保护装置还具备良好的自我保护功能，并能够有效避免人为操作失误以及非正常使用环境下所导致的装置永久性破坏等向题发生，在遇到装置异常之后还会进行自动报警。此外，在煤矿变压器综合保护装置中，交直流通用的硬件防跳闭锁模块往往
收稿日期：2018-08-28
作者简介：张欣，1988年生，女，山西原平人，2014年业于辽宁工程技术大学电气工程及其自动化专业，助理工程师。
设置在断路器操作回路之中，该模块的正常工作也不会受到回路电流的影响，因此适用于不同类型的配电站和变电站，对断路器操作管理系统也能够起到良好的优化作用。该保护装置还支持开关量的输人，支持告警以及直接跳闸，因此也能够应用于温度和瓦斯浓度的监控工作之中。该安全装置还能够有效消除电磁干扰及开关接点抖动现象，并能够有效设置变位。
对于矿用电气设备中的微电脑综合保护器，其采用了双CPU控制主板，具有远程通讯功能，并有着使用方便、直观的应用优势。用户们通过在该安全控制系统中进行各种参数模式的设置，能够对系统运行过程中超出故障范围的情况进行及时分析，以此判断该电力系统是否出现了故障。当变压器系统出现故障之后，通过电压传感器的应用，也能够将电流故障信号直接输人到微机综合保护系统之中，再经过A/D转换之后，结合一定的保护算法对这些故障信号进行有效的计算。保护区域一且出现故障，需要在跳闻继电器和现有继电器状态的基础上来合理选择跳闸次序，从而实现对开关量输出通道输出跳闸信号的有效控制。变压器过负荷保护原理图如图1所示。
OF
至信号
TA.电流互感器；QF.断路器；KT.时润维继电器；KA.电流继电器。
图1变压器过负荷保护原理图
