ISSN10003762 CN41 1148/TH
轴承2017年10期 Bearing 2017,No. 10
25 27
DOI;10. 19533/j. isen1000 3762. 2017. 10. 007

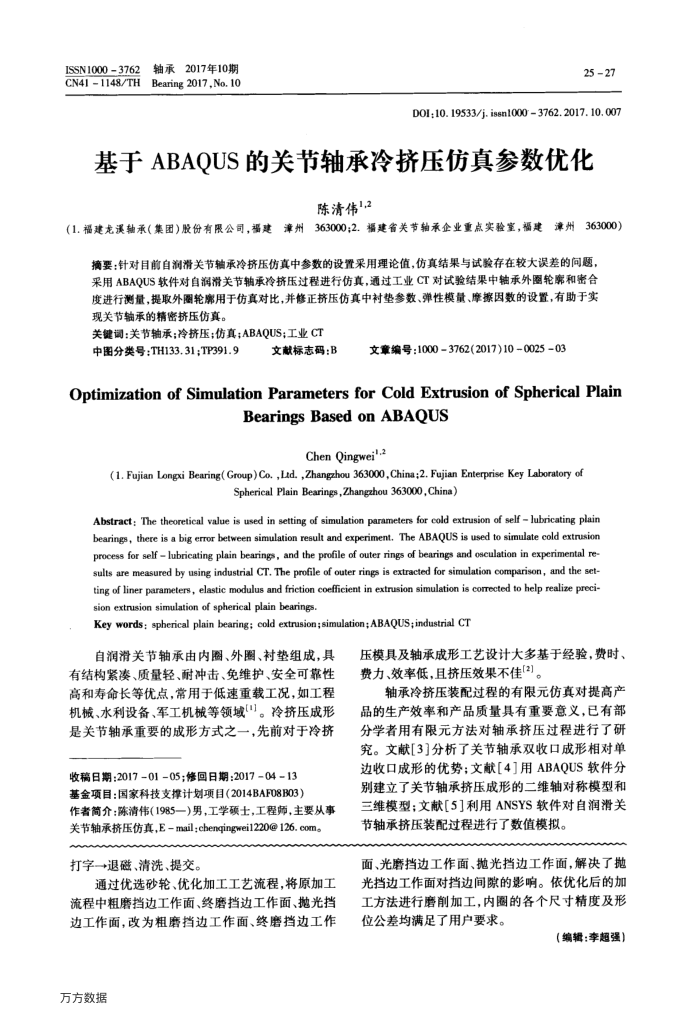

基于ABAQUS的关节轴承冷挤压仿真参数优化
陈清伟",2
州363000;2.福建省关节轴承企业重点实验室，福建漳州363000）
(1.福建龙溪轴承（集团）股份有限公司，福建漳州
摘要：针对目前自润滑关节轴承冷挤压仿真中参数的设置采用理论值，仿真结果与试验存在较大误差的间题，采用ABAQUS软件对自润滑关节轴承冷挤压过程进行仿真，通过工业CT对试验结果中轴承外圈轮廊和密合度进行测量，提取外圈轮廊用于仿真对比，并修正挤压仿真中衬垫参数、弹性模量、摩擦因数的设置，有助于实现关节轴承的精密挤压仿真，
关键调：关节轴承；冷挤压；仿真；ABAQUS；工业CT
中图分类号：TH133.31;TP391.9
文献标志码：B
文章编号：10003762(2017)10002503
Optimization of SimulationParameters for ColdExtrusion of SphericalPlain
BearingsBasedonABAQUS
Chen Qingwei'-2
(1. Fujian Longxi Bearing( Group) Co. ,Ld. ,Zhangzhou 363000, China;2. Fujian Enterprise Key Laboratory of
Spherical Plain Bearings,Zhangzhou 363000, China)
Abstract: The theoretical value is used in setting of simulation parameters for cold extrusion of self lubricating plain bearings, there is a big error between simulation result and experiment, The ABAQUS is used to simulate cold extrusion process for self lubricating plain bearings, and the profile of outer rings of bearings and osculation in experimental re sults are measured by using industrial CT. The profile of outer rings is extracted for simulation comparison, and the set-ting of liner parameters, elastic modulus and friction coefficient in extrusion simulation is corrected to help realize preci-sion extrusion simulation of spherical plain bearings.
Key words; spherical plain bearing; cold extrusion;simulation;ABAQUS;industrial CT
自润滑关节轴承由内圈、外圈、衬垫组成，具有结构紧凌、质量轻、耐冲击、免维护、安全可靠性高和寿命长等优点，常用于低速重载工况，如工程机械、水利设备、军工机械等领域(")。冷挤压成形是关节轴承重要的成形方式之一，先前对于冷挤
收稿日期：2017-01-05；修回日期：20170413 基金项目：国家科技支撑计划项目（2014BAF08B03）
作者简介：陈清伟(1985一)男，工学硕士，工程师，主要从事
关节轴承挤压仿真，Email：chenqingwei1220@126.oon 打字→退磁、清洗、提交。
通过优选砂轮、优化加工工艺流程，将原加工流程中粗磨挡边工作面、终磨挡边工作面、抛光挡边工作面，改为粗磨挡边工作面、终磨挡边工作
万方数据
压模具及轴承成形工艺设计大多基于经验，费时、费力、效率低，且挤压效果不佳[2]。
轴承冷挤压装配过程的有限元仿真对提高产品的生产效率和产品质量具有重要意义，已有部分学者用有限元方法对轴承挤压过程进行了研究。文献[3]分析了关节轴承双收口成形相对单边收口成形的优势；文献[4]用ABAQUS软件分别建立了关节轴承挤压成形的二维轴对称模型和三维模型；文献[5]利用ANSYS软件对自润滑关节轴承挤压装配过程进行了数值模拟。
面、光磨挡边工作面、抛光挡边工作面，解决了抛光挡边工作面对挡边间隙的影响。依优化后的加工方法进行磨削加工，内圈的各个尺寸精度及形位公差均满足了用户要求。
（编辑：李超强）
