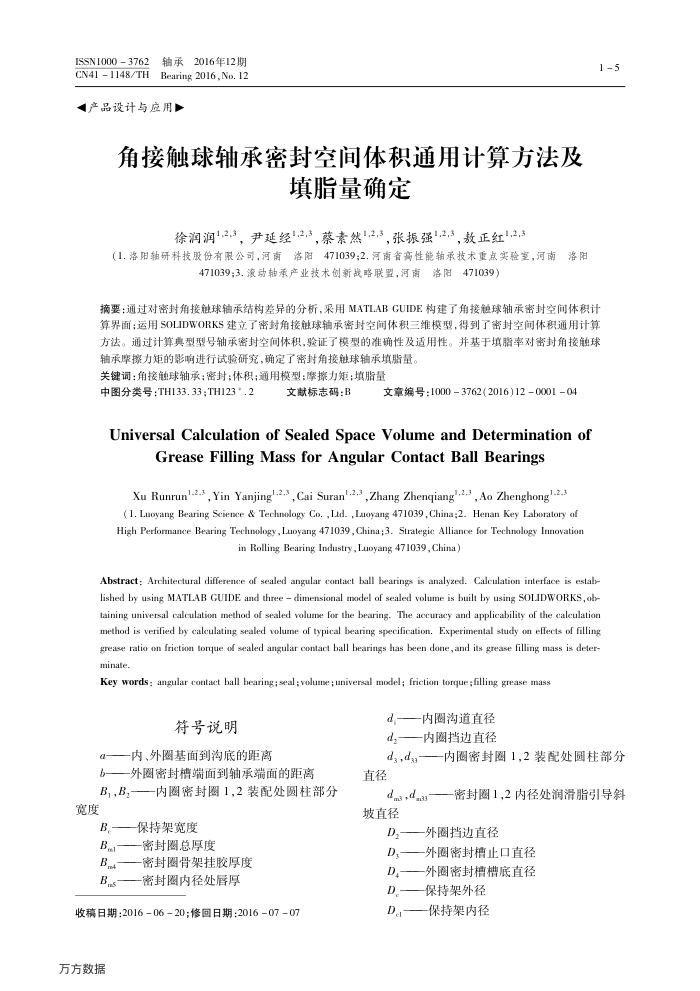

ISSN1000 3762 CN41 1148/TH
轴承2016年12期 Bearing 2016,No. 12
产品设计与应用
角接触球轴承密封空间体积通用计算方法及
填脂量确定
徐润润1,2.3，尹延经,2,3，蔡素然",2,3，张振强",2,3，数正红1,2,3
(1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阻
471039;3.流动轴承产业技术创新战略联翌，河南洛阳471039）
1-5
摘要：通过对密封角接触球轴承结构差异的分析，采用MATLABGUIDE构建了角接触球轴承密封空间体积计算界面：运用SOLIDWORKS建立了密封角接触球轴承密封空闻体积三维模型，得到了密封空闻体积通用计算方法。通过计算典型型号轴承密封空间体积，验证了模型的准确性及适用性。并基于填脂率对密封角接触球
轴承摩擦力矩的影响进行试验研究，确定了密封角接触球轴承填脂量。关键词：角接触球轴承；密封：体积；通用模型；摩擦力矩；填脂量
中图分类号：TH133.33;TH123*.2
文献标志码：B
文章编号：10003762(2016)12000104
Universal Calculation of Sealed Space Volumeand Determination of
GreaseFillingMassforAngularContactBallBearings
Xu Runrun'-2.3, Yin Yanjingl-2.3, Cai Suranl.2.3,Zhang Zhenqiangl-2.3,Ao Zhenghongl-2.3( 1. Luoyang Bearing Science & Technology Co. , Lid. ,Luoyang 471039 , China;2. Henan Key Laboratory of High Performance Bearing Technology , Luoyang 471039 , China ;3. Strategic Alliance for Technology Innovation
in Rolling Bearing Industry, Luoyang 471039, China)
Abstract : Architectural difference of sealed angular contact ball bearings is analyzed. Calculation interfaoe is estab lished by using MATLAB GUIDE and three dimensional model of sealed volume is built by using SOLIDWORKS, ob-taining universal calculation method of sealed volume for the bearing, The accuracy and applicability of the ealculation method is verified by calculating sealed volume of typical bearing specification. Experimental study on effects of flling grease ratio on friction torque of sealed angular contact ball bearings has been done, and its grease filling mass is deter-minate.
Key words : angular contact ball bearing; seal ; volume ; universal model; friction torque ; filling grease mass
符号说明
内、外圈基面到沟底的距离
一外圈密封槽端面到轴承端面的距离
B,,B,—内圈密封圈1,2装配处圆柱部分宽度
B。保持架宽度 B.——密封圈总厚度 Bt
一密封圈骨架挂胶厚度 B.s——密封圈内径处唇厚
收稿日期：2016-06-20；修回日期：2016-07-07 万方数据
d,内圈沟道直径 d——内圈挡边直径
-内圈密封圈12装配处圆柱部分
d,.da 直径
dma ,da 坡直径
一密封圈1,2内径处润滑脂引导斜
D
外圈挡边直径
D
一外围密封槽止口直径
D4
外圈密封槽槽底直径
D.
保持架外径
D—保持架内径
