ISSN10003762 CN41 1148/TH
轴承
2018年2期
Bearing 2018, No.2
3137
D0I;10. 19533/j. issn1000 3762. 2018. 02. 008

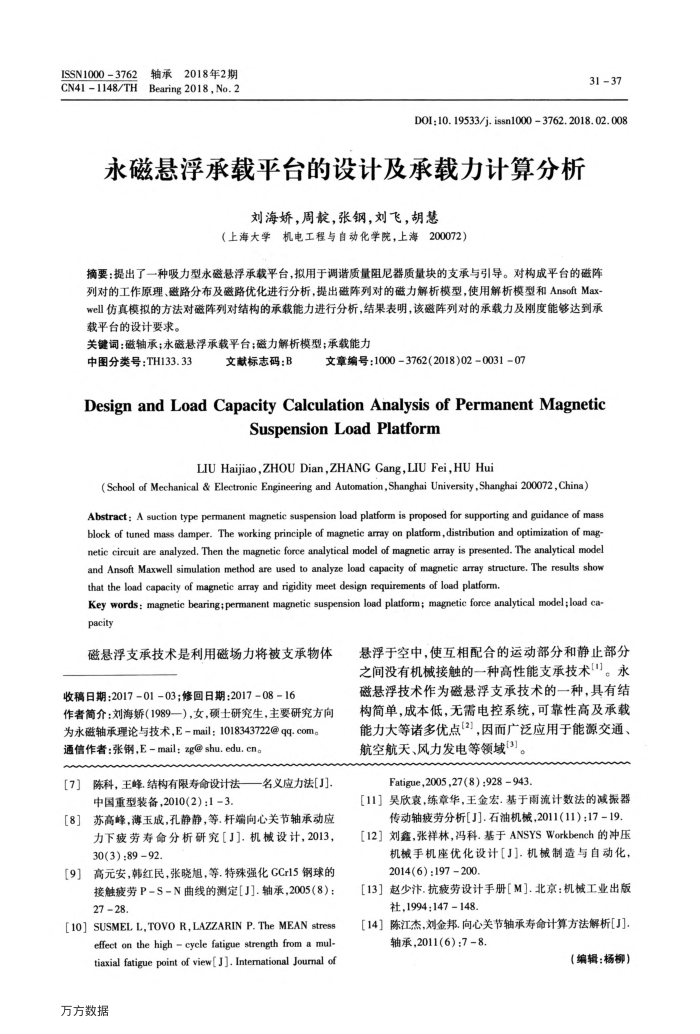

永磁悬浮承载平台的设计及承载力计算分析
刘海娇，周靛，张钢，刘飞，胡慧
200072）
（上海大学
机电工程与自动化学院，上海
摘要：提出了一种吸力型永磁悬浮承载平台，拟用于调谐质量阻尼器质量块的支承与引导。对构成平台的磁阵列对的工作原理、磁路分布及磁路优化进行分析，提出磁阵列对的磁力解析模型，使用解析模型和AnsofMax-well仿真模拟的方法对磁阵列对结构的承载能力进行分析，结果表明，该磁阵列对的承载力及刚度能够达到承载平台的设计要求。
关键词：磁轴承；永磁悬浮承载平台；磁力解析模型；承载能力
中图分类号：TH133.33
文献标志码：B
文章编号：10003762(2018)02003107
Design and Load Capacity Calculation Analysis of Permanent Magnetic
SuspensionLoadPlatform
LIUHaijiao,ZHOU Dian,ZHANG Gang,LIUFei,HU Hui
(School of Mechanical & Electronic Engineering and Automation,Shanghai University,Shanghai 200072, China) Abstract; A suction type permanent magnetic suspension load platform is proposed for supporting and guidance of mass block of tuned mass damper. The working principle of magnetic aay on platform,distribution and optimization of mag netic circuit are analyzed. Then the magnetic force analytical model of magnetic array is presented. The analytical model and Ansoft Maxwell simulation method are used to analyze load capacity of magnetic array structure, The results show that the load capacity of magnetic array and rigidity meet design requirements of load platform.
Key words: magnetic bearing;pemanent magnetic suspension load platform; magnetic force analytical model;load ca-pacity
磁悬浮支承技术是利用磁场力将被支承物体收稿日期：2017-0103；修回日期：2017-08-16
作者简介：刘海娇（1989一），女，硕士研究生，主要研究方向为永磁轴承理论与技术，E-mail：1018343722@qq.com。通信作者：张钢，E-mail：zg@shu.edu.cn。
[7]
陈科，王峰.结构有限寿命设计法中国重型装备，2010(2)：1-3
名义应力法[]-
苏高峰，薄玉成，孔静静，等.杆端向心关节轴承动应[8]
力下疲劳寿命分析研究[J].机械设计，2013， 30(3) :89 92
高元安，韩红民，张晓旭，等.特殊强化CCr15钢球的[9]
接触疲劳P-S-N曲线的测定[J].轴承，2005(8)： 27 28.
[10] SUSMEL L, TOVO R, LAZZARIN P. The MEAN stress
y uans ana aa e uo aa tiaxial fatigue point of view[ J]. Intemational Jourmal of
万方数据
悬浮于空中，使互相配合的运动部分和静止部分之间没有机械接触的一种高性能支承技术["]。永磁悬浮技术作为磁悬浮支承技术的一种，具有结构简单，成本低，无需电控系统，可靠性高及承载能力大等诸多优点(2)，因而广泛应用于能源交通、航空航天、风力发电等领域[3]。
