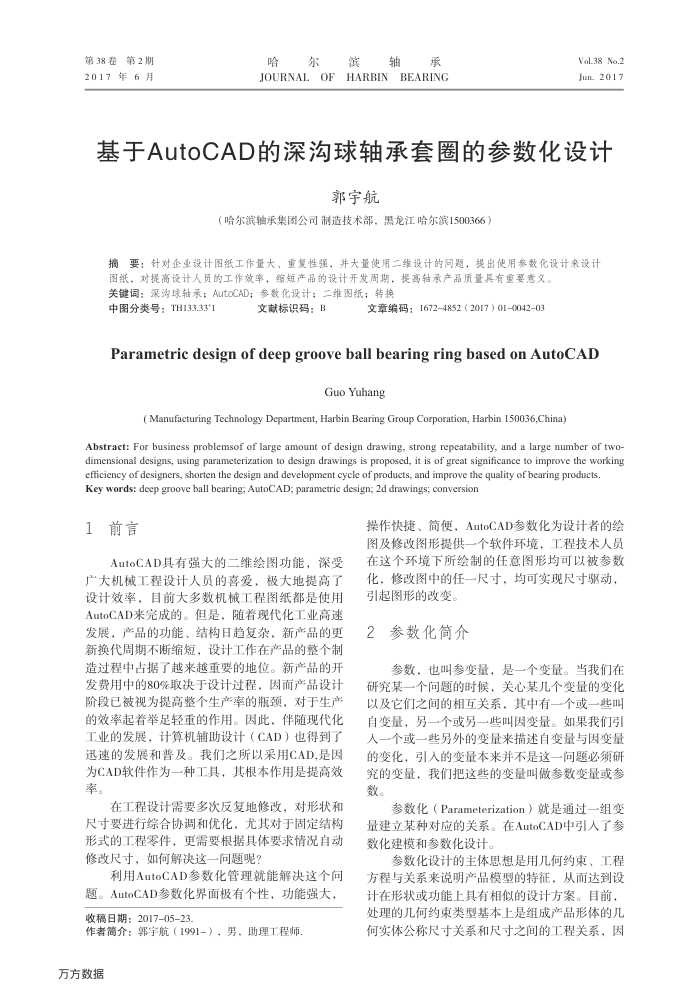

基于AutoCAD的深沟球轴承套圈的参数化设计
郭宇航
（哈尔滨轴承集团公司制造技术部，黑龙江哈尔滨1500366）
摘要：针对企业设计图纸工作量大、重复性强，并大量使用二维设计的间题，提出使用参数化设计来设计
图纸，对提高设计人员的工作效率，缩短产品的设计开发周期，提高轴承产品质量具有重要意文。关键词：深沟球轴承；AutoCAD；参数化设计；二维图纸；转换
文章编码：16724852（2017）01004203
中图分类号：TH133.33*1
文献标识码：B
Parametric design of deep groove ball bearing ring based on AutoCAD
Guo Yuhang
( Manufacturing Technology Department, Harbin Bearing Group Corporation, Harbin 150036,China)
Abstraet: For business problemsof of large amount of design drawing, strong repeatability, and a large number of two dimensional designs, using parameterization to design drawings is proposed, it is of great significance to improve the working
efficiency of designers, shorten the design and development cycle of products, and improve the quality of bearing products. Key words: deep groove ball bearing; AutoCAD; parametric design; 2d drawings; conversion
1前言
AutoCAD具有强大的二维绘图功能，深受
产大机械工程设计人员的喜爱，极大地提高了设计效率，目前大多数机械工程图纸都是使用 AutoCAD来完成的。但是，随着现代化工业高速发展，产品的功能、结构日趋复杂，新产品的更新换代周期不断缩短，设计工作在产品的整个制造过程中占据了越来越重要的地位。新产品的开发费用中的80%取决于设计过程，因而产品设计阶段已被视为提高整个生产率的瓶颈，对于生产的效率起着举足轻重的作用。因此，伴随现代化工业的发展，计算机辅助设计（CAD）也得到了迅速的发展和普及。我们之所以采用CAD,是因为CAD软件作为一种工具，其根本作用是提高效率。
在工程设计需要多次反复地修改，对形状和尺寸要进行综合协调和优化，尤其对于固定结构形式的工程零件，更需要根据具体要求情况自动修改尺寸，如何解决这一问题呢？
利用AutoCAD参数化管理就能解决这个问题。AutoCAD参数化界面极有个性，功能强大，收稿日期：2017-05-23
作者简介：郭宇航（1991-），男，助理工程师万方数据
操作快捷、简便，AutoCAD参数化为设计者的绘图及修改图形提供一个软件环境，工程技术人员在这个环境下所绘制的任意图形均可以被参数化，修改图中的任一尺寸，均可实现尺寸驱动，
引起图形的改变。 2参数化简介
参数，也叫参变量，是一个变量。当我们在研究某一个问题的时候，关心某几个变量的变化以及它们之间的相互关系，其中有一个或一些品自变量，另一个或另一些叫因变量。如果我们引人一个或一些另外的变量来描述自变量与因变量的变化，引入的变量本来并不是这一间题必须研究的变量，我们把这些的变量叫做参数变量或参数。
参数化（Parameterization）就是通过一组变量建立某种对应的关系。在AutoCAD中引人了参数化建模和参数化设计。
参数化设计的主体思想是用几何约束、工程方程与关系来说明产品模型的特征，从而达到设计在形状或功能上具有相似的设计方案。目前，处理的几何约束类型基本上是组成产品形体的儿何实体公称尺寸关系和尺寸之间的工程关系，因
