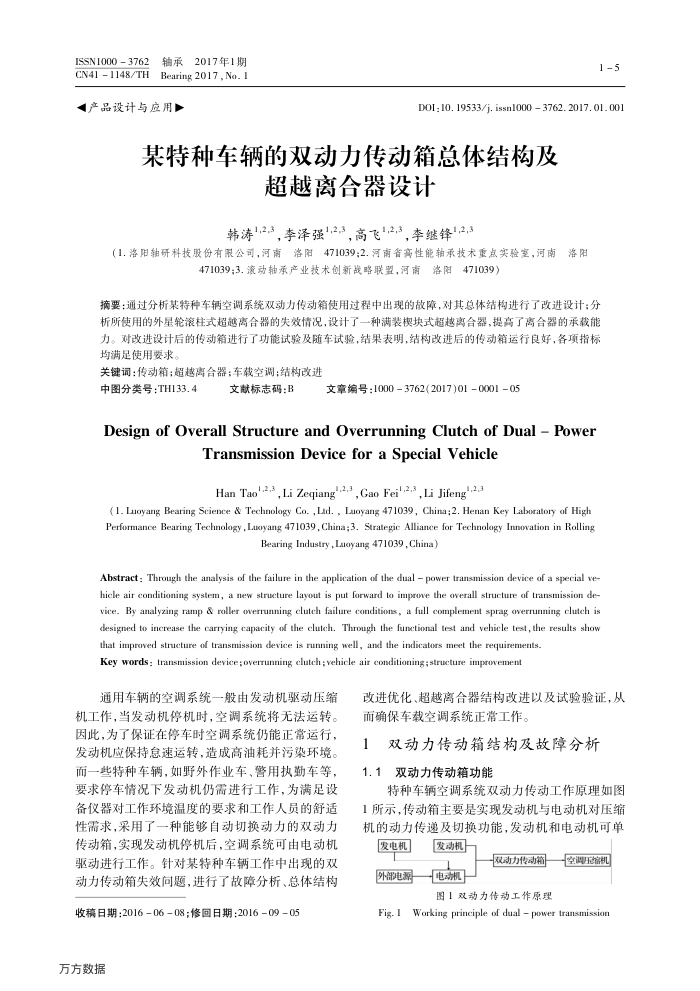

ISSN1000 3762 CN41 1148/TH
轴承2017年1期 Bearing 2017, No.1
产品设计与应用
15
D0I: 10. 19533/j. issn1000 3762. 2017. 01. 001
某特种车辆的双动力传动箱总体结构及
超越离合器设计
韩涛".2,3，李泽强1,23，高飞",2,3，李继锋",2,3 471039;3.滚动轴承产业技术创新战略联，河南洛阳471039)
摘要：通过分析某特种车辆空调系统双动力传动箱使用过程中出现的故障，对其总体结构进行了改进设计；分力。对改进设计后的传动箱进行了功能试验及随车试验，结果表明，结构改进后的传动箱运行良好，各项指标均满足使用要求，
关键词：传动箱：超越离合器；车载空调：结构改进
中图分类号：TH133.4
文献标志码：B
文章编号：10003762(2017)01000105
Design of OverallStructure and OverrunningClutchof Dual-Power
TransmissionDeviceforaSpecialVehicle Han Tao',Li Zeqiang23, Gao Feil23,Li Jifeng23
(1. Luoyang Bearing Science & Technology Co. ,Lid. , Luoyang 471039, China;2. Henan Key Laboratory of High Perfomance Bearing Technology ,Lauoyang 471039, China ;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry ,Lauoyang 471039 , China)
Abstract : Through the analysis of the failure in the application of the dual power transmission device of a special ve hicle air conditioning system, a new structure layout is put forward to improve the overall structure of transmission de vice. By analyzing ramp & roller overrunning clutch failure conditions, a full complement sprag overrunning clutch is designed to increase the carrying capacity of the clutch. Through the functional test and vehicle test, the results show
that improved structure of transmission device is running well, and the indicators meet the requirements. Key words : transmission device;overrunning clutch ; vehicle air conditioning; structure improvement
通用车辆的空调系统一般由发动机驱动压缩机工作，当发动机停机时，空调系统将无法运转。因此，为了保证在停车时空调系统仍能正常运行，发动机应保持急速运转，造成高油耗并污染环境。而一些特种车辆，如野外作业车、警用执勤车等，要求停车情况下发动机仍需进行工作，为满足设备仪器对工作环境温度的要求和工作人员的舒适性需求，采用了一种能够自动切换动力的双动力传动箱，实现发动机停机后，空调系统可由电动机驱动进行工作。针对某特种车辆工作中出现的双动力传动箱失效问题，进行了故障分析、总体结构
收稿日期：2016-06-08；修回日期：2016-0905 万方数据
改进优化，超越离合器结构改进以及试验验证，人而确保车载空调系统正常工作。
双动力传动箱结构及故障分析
1.1
双动力传动箱功能
特种车辆空调系统双动力传动工作原理如图
1所示，传动箱主要是实现发动机与电动机对压缩机的动力传递及切换功能，发动机和电动机可单
发电机
发动机
外能电源电动机
双动力传动箱
图1双动力传动工作原理
空调压缩机
Fig. 1Working principle of dual power transmission
