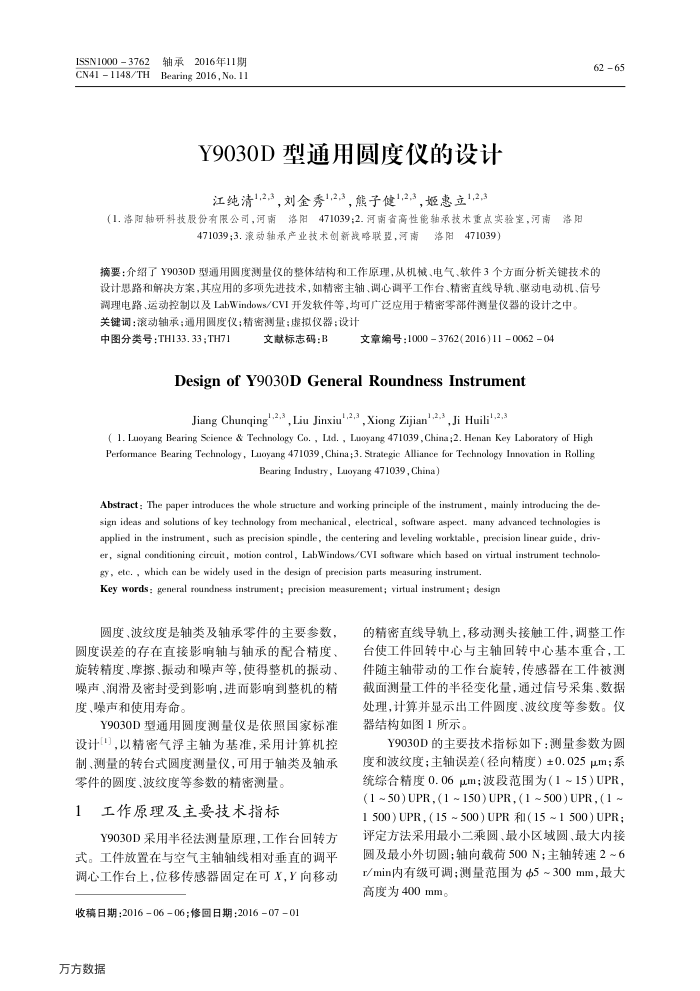

ISSN10003762 CN41 1148/TH
轴承2016年11期 Bearing 2016,No. 11
Y9030D型通用圆度仪的设计江纯清",2,3，刘金秀1,2,3，熊子健1,2,3，姬惠立1,2,3
（1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南落阳
471039;3.滚动轴承产业技术创新战略联翌，河南洛阳471039）
62 65
摘要：介绍了Y9030D型通用圆度测量仪的整体结构和工作原理，从机械、电气、软件3个方面分析关键技术的设计思路和解决方案，其应用的多项先进技术，如精密主轴、调心调平工作台、精密直线导轨、驱动电动机、信号
理电路、运动控制以及LabWindows/CVI开发软件等，均可广泛应用于精密零部件测量仪器的设计之中。关键词：滚动轴承；通用圆度仪；精密测量；虚拟仪器；设计
中图分类号：TH133.33;TH71
文献标志码：B
文章编号：10003762(2016)11006204
Design of Y9030D GeneralRoundness Instrument Jiang Chunqing'-23, Liu Jinxiu*.2.3 , Xiong Zijian'2,3,Ji Huilil2,3
( 1. Luoyang Bearing Science & Technology Co. , Lad. , Luoyang 471039, China;2. Henan Key Laboratory of High Performance Bearing Technology, Luoyang 471039 , China ;3. Strategic Alliance for Technology Innovation in Rolling
Bearing Industry , Luoyang 471039, China)
Abstract : The paper introduces the whole structure and working principle of the instrument, mainly introducing the de sign ideas and solutions of key technology from mechanical, electrical, software aspect. many advanced technologies is applied in the instrument , such as precision spindle, the centering and leveling worktable, precision linear guide, driv-er, signal conditioning circuit, motion control, LabWindows/CVI software which based on virtual instrument technolo-gy, etc. , which can be widely used in the design of precision parts measuring instrument.
Key words : general roundnes instrument ; precision measurement; virtual instrument ; design
圆度波纹度是轴类及轴承零件的主要参数，圆度误差的存在直接影响轴与轴承的配合精度、旋转精度、摩擦、振动和噪声等，使得整机的振动、噪声、润滑及密封受到影响，进而影响到整机的精度、噪声和使用寿命。
Y9030D型通用圆度测量仪是依照国家标准设计！，以精密气浮主轴为基准，采用计算机控制、测量的转台式圆度测量仪，可用于轴类及轴承
零件的圆度、波纹度等参数的精密测量。 1工作原理及主要技术指标
Y9030D采用半径法测量原理，工作台回转方式。工件放置在与空气主轴轴线相对垂直的调平调心工作台上，位移传感器固定在可X，Y向移动
收稿日期：2016-06-06；修回日期：2016-0701 万方数据
的精密直线导轨上，移动测头接触工件，调整工作台使工件回转中心与主轴回转中心基本重合，工件随主轴带动的工作台旋转，传感器在工件被测截面测量工件的半径变化量，通过信号采集、数据处理，计算并显示出工件圆度、波纹度等参数。仪器结构如图1所示。
Y9030D的主要技术指标如下：测量参数为圆度和波纹度；主轴误差（径向精度）±0.025μm；系统综合精度0.06μm；波段范围为(1~15）UPR，(1 ~ 50) UPR, (1 ~ 150) UPR, (1 ~ 500) UPR, (1 ~ 1 500) UPR,(15 ~500) UPR 和 (15 ~1 500) UPR; 评定方法采用最小二乘圆、最小区域圆、最大内接圆及最小外切圆；轴向载荷500N；主轴转速2~6 r/min内有级可调；测量范围为Φ5~300mm，最大高度为400mm。
