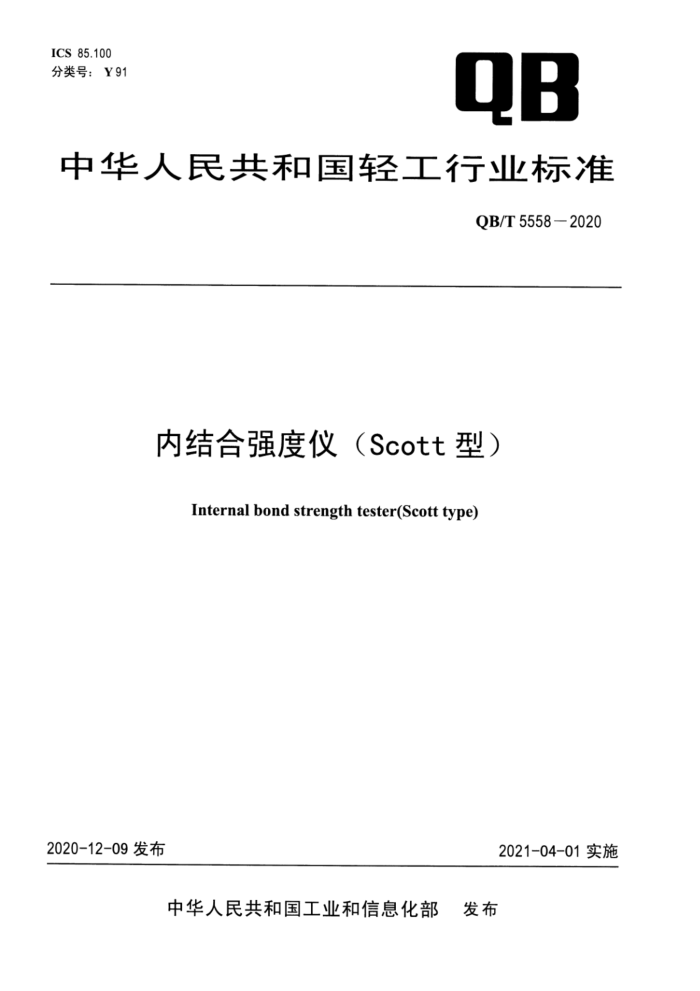

ICS 85.100
QB
分类号：Y91
中华人民共和国轻工行业标准
QB/T 5558-2020
内结合强度仪(Scott型)
Internal bond strength tester(Scott type)
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5558-2020
内结合强度仪(Scott型)
1 范围
本标准规定了内结合强度仪(Scot型)的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于纸和纸板内结合强度测定所使用的Scott型内结合强度仪(以下简称“内结合仪”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 13306标牌
GB/T 14253-2008轻工机械通用技术条件
QB/T 1588.5轻工机械 包装通用技术条件
3要求
3.1 基本要求
内结合仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。
3.2工作环境条件
内结合仪工作的环境条件应满足以下要求：
a) 环境温度10℃～30℃,相对湿度不大于80%;
b) 工作台稳固，台面平整、水平；
c) 工作环境应清洁、无震动和腐蚀性气体；
d)工作电源电压为交流220V,频率为50Hz,电源电压的波动范围不超过其额定值的±10%。
3.3 测力系统
3.3.1 内结合仪常用量程为500J/m²,必要时可以按照500J/m²的倍数进行量程扩展。扩展量程的内结合仪宜对测量范围进行分档。采用在摆臂上增加砝码的方法扩展量程时，砝码应固定在保证摆臂系统重心不变的位置上。
3.3.2 内结合仪在各档测量范围内的测量误差应符合表1规定。
表1 测量误差
项 目
要求
示值误差q
±1.00
示值重复性误差b
≤1.00
单位为%FS
3.3.3 空载试验时内结合仪的零位稳定性不应大于1.0 J/m²。
注：空载试验指使用未压制粘胶和试样的试样座和剥离块进行的测试。
3.3.4内结合仪的测量显示装置应能实时、准确地显示出剥离试样表层的强度值，其峰值显示应能可靠保持。
3.4摆臂系统
3.4.1内结合仪的施力由摆臂系统控制，摆臂系统重心距旋转中心距离为(127.0±0.6)mm。摆臂系统初始位置为水平位置，摆臂从水平位置开始应至少可自由旋转180°。
