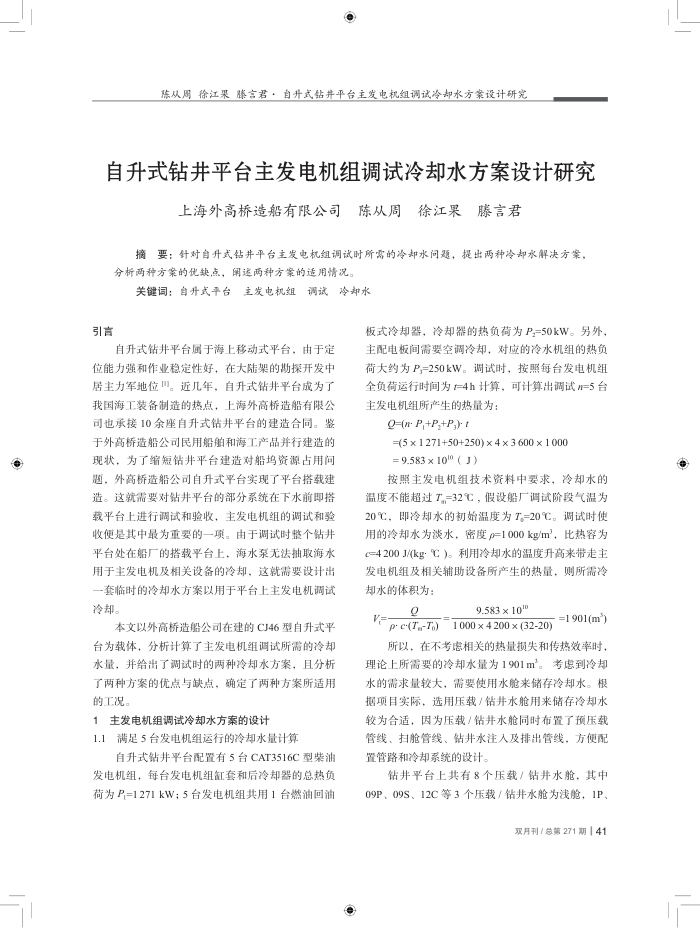

自升式钻并平台主发电机组调试冷却水方案设计研究
上海外高桥造船有限公司陈从周徐江果藤言君
摘要：针对自升式钻并平台主发电机组调试时所需的冷却水间题，提出两种冷却水解决方案，分析两种方案的优缺点，阐速两种方案的适用情况，
关键词：自升式平台主发电机组调试冷却水
引言
自升式钻并平台属于海上移动式平台，由于定
位能力强和作业稳定性好，在大陆架的勘探开发中居主力军地位"。近几年，自升式钻并平台成为了我国海工装备制造的热点，上海外高桥造船有限公司也承接10余座自升式钻并平台的建造合同。鉴于外高桥造船公司民用船舶和海工产品并行建造的现状，为了缩短钻并平台建造对船坞资源占用间题，外高桥造船公司自升式平台实现了平台搭载建造。这就需要对钻并平台的部分系统在下水前即措载平台上进行调试和验收，主发电机组的调试和验收便是其中最为重要的一项。由于调试时整个钻并平台处在船厂的搭载平台上，海水泵无法抽取海水用于主发电机及相关设备的冷却，这就需要设计出一套临时的冷却水方案以用于平台上主发电机调试冷却。
本文以外高桥造船公司在建的CJ46型自升式平台为载体，分析计算了主发电机组调试所需的冷却水量，并给出了调试时的两种冷却水方案，且分析了两种方案的优点与缺点，确定了两种方案所适用的工况。
1主发电机组调试冷却水方案的设计
1.1满足5台发电机组运行的冷却水量计算
自升式钻并平台配置有5台CAT3516C型柴油
发电机组，每台发电机组缸套和后冷却器的总热负荷为P=1271kW；5台发电机组其用1台燃油回油
·
板式冷却器，冷却器的热负荷为P=50kW。另外主配电板间需要空调冷却，对应的冷水机组的热负荷大约为P,=250kW。调试时，按照每台发电机组全负简运行时间为=4h计算，可计算出调试=5台主发电机组所产生的热量为：
O=(r P,+P,+P,) t
=(5 × 1 271+50+250) × 4 × 3 600 × 1 000 = 9.583 × 10l° ( J)
按照主发电机组技术资料中要求，冷却水的
温度不能超过T=32允，假设船厂调试阶段气温为 20℃，即冷却水的初始温度为T=20%。调试时使用的冷却水为淡水，密度p=1000kg/m，比热容为 c-4200 J/(kg·℃)。利用冷却水的温度升高来带走主发电机组及相关辅助设备所产生的热量：则所需冷却水的体积为：
Vs
0
9.583 × 10"
p c(T,-Ts) 1 000 × 4 200 × (32-20)
=1901(m)
所以，在不考虑相关的热量损失和传热效率时，
理论上所需要的冷却水量为1901m。考虑到冷却水的需求量较大，需要使用水舱来储存冷却水。根据项目实际，选用压载/错并水舱用来储存冷却水较为合适，因为压载/钻并水舱同时布置了预压载管线、扫舱管线、钻并水注人及排出管线，方便配置管路和冷却系统的设计。
钻并平台上其有8个压载/钻并水舱，其中
09P、09S、12C等3个压载/钻并水舱为浅舱，1P
