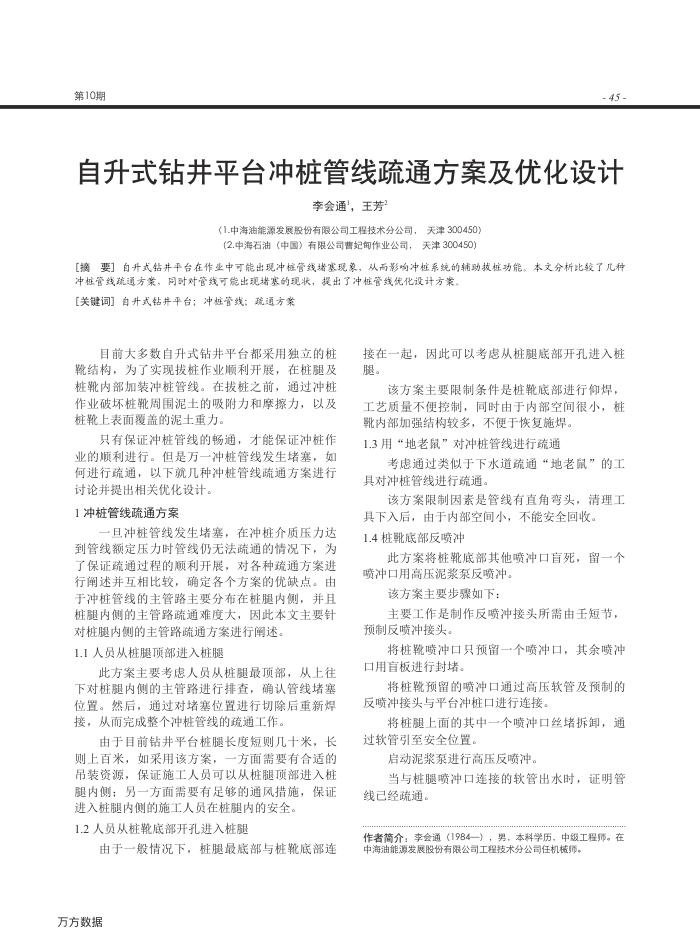

自升式钻井平台冲桩管线疏通方案及优化设计
李会通，王芳
(1.中海油能源发展股份有限公司工程技术分公司，天津300450）(2.中海石油（中国）有限公司曹妃甸作业公司，天津300450）
[摘要］自升式钻井平台在作业中可能出现冲桩管线堵塞现象，从而影响冲桩系统的辅助技桩功能。本文分析比较了儿种
冲管线蔬通方策，同时对管线可能出现堵塞的现状，提出了冲桩管线优化设计方策【关键词】自升式钻井平台；冲桩管线；疏通方案
目前大多数自升式钻井平台都采用独立的桩靴结构，为了实现拨桩作业顺利开展，在桩腿及桩靴内部加装冲管线。在拨之前，通过冲栅作业破坏桩靴周围泥土的吸附力和摩擦力，以及靴上表面覆盖的泥土重力。
只有保证冲桩管线的畅通，才能保证冲作
业的顺利进行。但是万一冲桩管线发生堵塞，如何进行疏通，以下就几种冲桩管线疏通方案进行
讨论并提出相关优化设计。 1冲桩管线疏通方案
一且冲桩管线发生堵塞，在冲桩介质压力达
到管线额定压力时管线仍无法疏通的情况下，为了保证疏通过程的顺利开展，对各种疏通方案进行阐述并互相比较，确定各个方案的优缺点。由于冲桩管线的主管路主要分布在柱腿内侧，并且桩腿内侧的主管路疏通难度大，因此本文主要针
对桩腿内侧的主管路疏通方案进行阐述， 1.1人员从桩腿顶部进入桩腿
此方案主要考虑人员从桩限最项部，从上往
下对桩腿内侧的主管路进行排查，确认管线堵塞位置。然后，通过对堵赛位置进行划切除后重新煤接，从而完成整个冲桩管线的疏通工作。
由于目前钻井平台桩腿长度短则几十米，长则上百来，如采用该方案，一方面需要有合适的吊装资源，保证施工人员可以从桩腿顶部进入桩腿内侧；另一方面需要有足够的通风措施，保证
进入腿内侧的施工人员在桩腿内的安全。 1.2人员从桩靴底部开孔进入桩腿
由于一般情况下，桩腿最底部与桩靴底部连
万方数据
接在一起，因此可以著虑从桩限底部开引进入概腿。
该方案主要限制条件是桩靴底部进行仰焊，
工艺质量不便控制，同时由于内部空间很小，桩
靴内部加强结构较多，不便于恢复施焊。 1.3用“地老鼠”对冲桩管线进行疏通
考虑通过类似于下水道疏通“地老鼠”的工具对冲桩管线进行疏通。
该方案限制因素是管线有直角弯头，清理工
具下入后，由于内部空间小，不能安全回收 1.4桩靴底部反喷冲
此方案将桩靴底部其他喷冲口盲死，留一个
喷冲口用高压泥浆泵反喷冲
该方案主要步骤如下：
主要工作是制作反喷冲接头所需由壬短节，预制反喷冲接头。
将桩靴喷冲口只预留一个喷冲口，其余喷冲口用盲板进行封堵。
将桩靴预留的喷冲口通过高压软管及预制的
反喷冲接头与平台冲桩口进行连接。
将桩腿上面的其中一个喷冲口丝堵拆卸，通过软管引至安全位置。
启动泥浆泵进行高压反喷冲。
当与桩腿喷冲口连接的软管出水时，证明管线已经疏通。
作者简介：李会通（1984—），男，本科学历，中级工程师。在中海油能源发展股份有限公司工程技术分公司任机械师。
