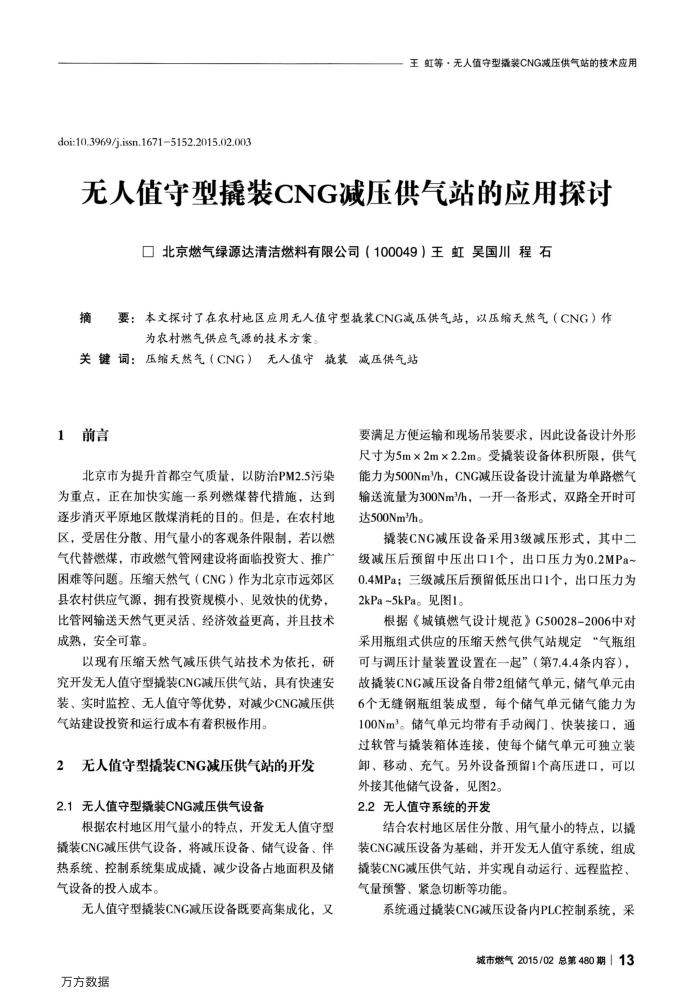

doi:10.3969/j.issn.16715152.2015.02.003
王虹等·无人值守型撬装CNG减压供气站的技术应用
无人值守型撬装CNG减压供气站的应用探讨
国（60）
摘要：本文探讨了在农村地区应用无人值守型撬装CNG减压供气站，以压缩天然气（CNG）作
为农村燃气供应气源的技术方案。
关键词：压缩天然气（CNG）无人值守撬装减压供气站
1前言
北京市为提升首都空气质量，以防治PM2.5污染为重点，正在加快实施一系列燃煤替代措施，达到逐步消灭平原地区散煤消耗的目的。但是，在农村地区，受居住分散、用气量小的客观条件限制，若以燃气代替燃煤，市政燃气管网建设将面临投资大、推广困难等问题。压缩天然气（CNG）作为北京市远郊区县农村供应气源，拥有投资规模小、见效快的优势，比管网输送天然气更灵活、经济效益更高，并且技术成熟，安全可靠。
以现有压缩天然气减压供气站技术为依托，研究开发无人值守型撬装CNG减压供气站，具有快速安装、实时监控、无人值守等优势，对减少CNC减压供气站建设投资和运行成本有着积极作用。
2无人值守型撬装CNG减压供气站的开发 2.1无人值守型撬装CNG减压供气设备
根据农村地区用气量小的特点，开发无人值守型撬装CNG减压供气设备，将减压设备、储气设备、伴热系统、控制系统集成成撬，减少设备占地面积及储气设备的投人成本。
无人值守型撬装CNG减压设备既要高集成化，又万方数据
要满足方便运输和现场吊装要求，因此设备设计外形尺寸为5m×2m×2.2m。受撬装设备体积所限，供气能力为500Nm/h，CNG减压设备设计流量为单路燃气输送流量为300Nm/h，一开一备形式，双路全开时可达500Nm/h。
撬装CNG减压设备采用3级减压形式，其中二级减压后预留中压出口1个，出口压力为0.2MPa~ 0.4MPa；三级减压后预留低压出口1个，出口压力为 2kPa~5kPa。见图1。
根据《城镇燃气设计规范》G50028-2006中对采用瓶组式供应的压缩天然气供气站规定“气瓶组可与调压计量装置设置在一起（第7.4.4条内容），故撬装CNG减压设备自带2组储气单元，储气单元由 6个无缝钢瓶组装成型，每个储气单元储气能力为 100Nm。储气单元均带有手动阀门、快装接口，通过软管与撬装箱体连接，使每个储气单元可独立装卸、移动、充气。另外设备预留1个高压进口，可以
外接其他储气设备，见图2。 2.2无人值守系统的开发
结合农村地区居住分散、用气量小的特点，以撬装CNC减压设备为基础，并开发无人值守系统，组成撬装CNG减压供气站，并实现自动运行、远程监控、气量预警、紧急切断等功能。
系统通过撬装CNC减压设备内PLC控制系统，采
