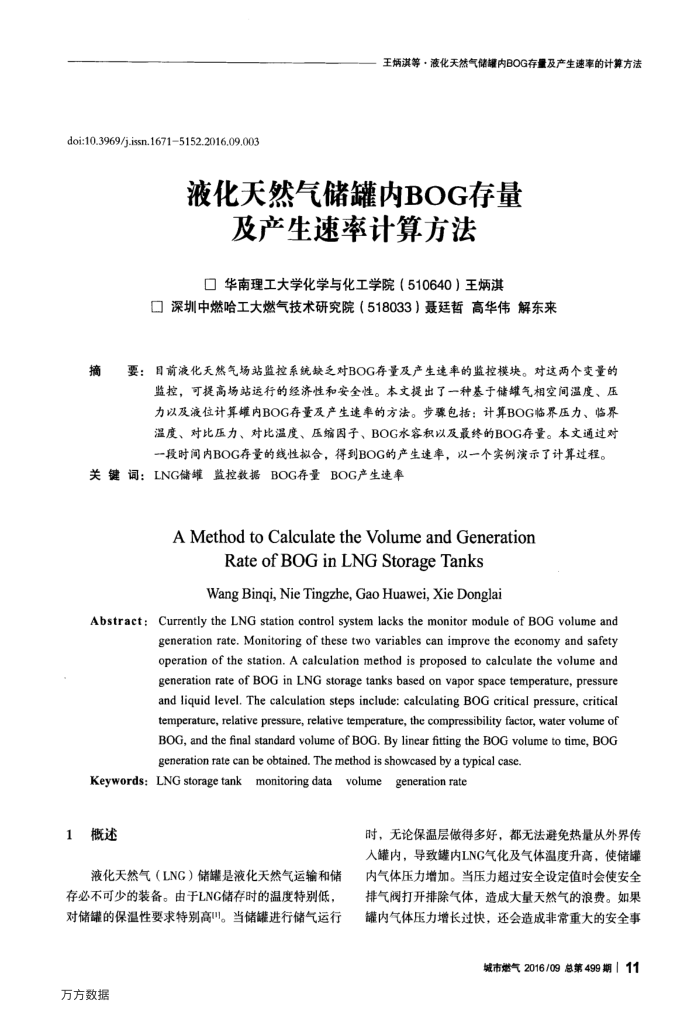

doi:10.3969/j.issn.16715152.2016.09.003
王炳淇等·液化天然气储罐内BOG存量及产生速率的计算方法
液化天然气储罐内BOG存量
及产生速率计算方法口华南理工大学化学与化工学院（510640）王炳淇
口深圳中燃哈工大燃气技术研究院（518033）聂廷哲高华伟解东来
摘
要：目前液化天然气场站监控系统缺乏对BOG存量及产生速率的监控模块。对这两个变量的
监控，可提高场站运行的经济性和安全性。本文提出了一种基于储罐气相空间温度、压力以及液位计算罐内BOG存量及产生速率的方法。步骤包括：计算BOG临界压力、临界温度、对比压力、对比温度、压缩因子、BOG水容积以及最终的BOG存量。本文通过对一段时间内BOG存量的线性拟合，得到BOG的产生速率，以一个实例演示了计算过程。
关键词：LNG储罐监控数据BOG存量BOG产生速率
AMethodtoCalculatetheVolumeandGeneration
RateofBOGinLNGStorageTanks Wang Binqi, Nie Tingzhe, Gao Huawei, Xie Donglai
Abstract:Currently the LNG station control system lacks the monitor module of BOG volume and
generation rate.Monitoring of these two variables can improve the economy and safety operation of the station. A calculation method is proposed to calculate the volume and generation rate of BOG in LNG storage tanks based on vapor space temperature, pressure and liquid level. The calculation steps include: calculating BOG critical pressure, critical temperature, relative pressure, relative temperature, the compressibilityfactor, water volume of BOG, and the final standard volume of BOG. By linear fitting the BOG volume to time, BOG generation rate canbeobtained.Themethod is showcased by a typical case.
Keywords: LNG storage tankmonitoring datavolumegeneration rate
1概述
液化天然气（LNG）储罐是液化天然气运输和储存必不可少的装备。由于LNG储存时的温度特别低，对储罐的保温性要求特别高"。当储罐进行储气运行
万方数据
时，无论保温层做得多好，都无法避免热量从外界传入罐内，导致罐内LNG气化及气体温度升高，使储罐内气体压力增加。当压力超过安全设定值时会使安全排气阀打开排除气体，造成大量天然气的浪费。如果罐内气体压力增长过快，还会造成非常重大的安全事
城市燃气2016/09总第499期丨11
