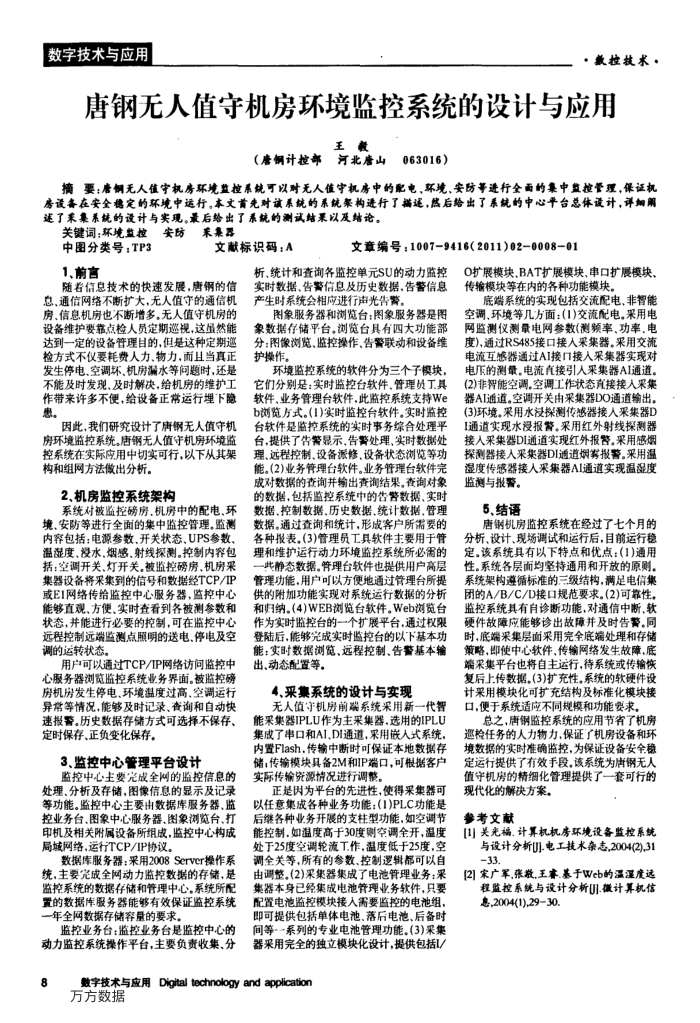

唐钢无人值守机房环境监控系统的设计与应用
王教
河北唐山063016）
（唐钢计控部
摘要：唐钢无人值守机房环境监控系统可以对无人值守机房中的配电，环境，安防等进行全面的集中监控管理，保证机房设备在安全稳定的环境中运行。本文首先对该系统的系统构进行了端逐，然后给出了系统的中心平台总休设计，详烟阐速了来集系统的设计与实现。最后给出了系统的测试结果以及结论。
关键词：环境监控安防采集器
中图分类号：TP3
文献标识码：A
1、前言
随着信息技术的快速发展，唐钢的信息，通信网络不断扩大，无人值守的通信机房，信息机房也不断增多，无人值守机房的设备维护要靠点检人员定期巡视，这虽然能达到一定的设备管理目的，但是这种定期邀检方式不仪要耗费人力、物力，而且当真正发生停电、空调坏，机房漏水等问题时，还是不能及时发现、及时解决，给机房的维护工作带来许多不便，给设备正常运行埋下隐
惠
因此，我们研究设计了唐钢无人值守机
房环境监控系统。唐钢无人值守机房环境监控系统在实际应用中切实可行，以下从其架构和组网方法傲出分析。
2、机房监控系统架构
系统对被监控确房、机房中的配电，环境、安防等进行全面的集中监控管理。监测内睿包括：电源参数、开关状态.UPS参数、温湿度，没水，烟感，射线探测。控制内容包括：空调开关，灯开关。被监控磅房、机房采集器设备将采集到的信号和数据经TCP/IP 或E1网络传给监控中心服务器，监控中心能够直观、方便、实时查看到各被测参数和状态，并能进行必要的控制，可在监控中心远程控制远端监测点照明的送电，停电及空调的运转状态。
用户可以通过TCP/IP网络访间监控中心服务器测览监控系统业务界面。被监控磅房机房发生停电、环境温度过高，空调运行异常等情况，能够及时记录、查询和自动快速报客。历史数据存储方式可选择不保存、定时保存、正负变化保存。
3、监控中心管理平台设计
监控中心主要完成全网的监控信息的处理.分析及存储，图像信息的显示及记录等功能。监控中心主要由数据库服务器、监控业务台，图象中心服务器、图象测览台.打印机及相关附属设备所组成，监控中心构成局域网络，运行TCP/IP协议。
数据库服务器：采用2008Server操作系统，主要完成全网动力监控数据的存储，是监控系统的数据存储和管理中心。系统所配置的数据库股务器能够有效保证监控系统一年全网数据存储容量的要求，
监控业务台：监控业务台是监控中心的动力监控系统操作平台，主要负责收集、分
8
文章编号：1007-9416(2011)02-0008-01
析，统计和查询各监控单元SU的动力监控实时数据、告警信息及历史数据，告警信息产生时系统会相应进行声光告警。
图象服务器和浏览台：图象服务器是图象数据存储平台，浏览台具有四大功能部分：图像浏览、监控操作、告警联动和设备维护操作。
环境监控系统的软件分为三个子模块，它们分别是：实时监控台软件，管理员工具软件，业务管理台软件，此监控系统支持We b浏览方式。(1)实时监控台软件。实时监控台软件是监控系统的实时事务综合处理平台，提供了告警显示，告警处理、实时数据处理，远程控制，设备派修，设备状态浏览等功能。(2)业务管理台软件。业务管理台软件完成对数据的查询并输出查询结果，查询对象的数据，包括监控系统中的告警数据、实时数据、控制数据、历史数据、统计数据、管理数据。通过查询和统计，形成客户所需要的各种报表。(3)管理员工具软件主要用于管理和维护运行动力环境监控系统所必需的一此静态数据。管理台软件也提供用户高层管理功能，用户可以方便地通过管理台所提供的附加功能实现对系统运行数据的分析和归纳。(4)WEB浏览台软件。Web浏览台作为实时监控台的一个扩展平台，通过权限登陆后，能够完成实时监控台的以下基本功能：实时数据浏览、远程控制、告警基本输出、动态配置等。
4、采集系统的设计与实现
无人值字机房前端系统采用新一代智能采集器IPLU作为主采集器，选用的IPLU 集成了串口和AI、DI通道，采用嵌入式系统，内置Flash.传输中断时可保证本地数据存储；传输模块具备2M和IP端口，可根据客户实际传输资源情况进行调整。
正是因为平台的先进性，使得采集器可以任意集成各种业务功能：(1)PLC功能是后维各种业务开展的支柱型功能，如空调节能控制，如温度高于30度则空调全开，温度处于25度空调轮流T.作，温度低于25度，空调全关等，所有的参数、控制逻辑都可以自由调整。(2)采集器集成了电池管理业务：采集器本身已经集成电池管理业务软件，只要配置电池监控模块接人需要监控的电池组，即可提供包括单体电池，落后电池、后备时间等--系列的专业电池管理功能。(3)采集器采用完全的独立模块化设计，提供包括L/
数字技术与应用Digitaltechnologyandapplication 方方数据
O扩展模块，BAT扩展模块、串口扩展模块、传输模块等在内的各种功能模块。
底端系统的实现包括交流配电、非智能空调，环境等几方面：(1)交流配电。采用电网监测仪测量电网参数(测频率、功率、电度)通过RS485接口接人采集器，采用交流电流互感器通过AI接口接人采集器实现对电下的测量。电流直接引人采集器A通道。(2)非智能空调。空调工作状态直接接人采集器AI通道.空调开关由采集器DO通道输出。(3)环境。采用水没探测传感器接人采集器D I通道实现水浸报警。采用红外射线探测器接入采集器DI通道实现红外报警。采用感烟探测器接人采集器DI通道烟雾报警。采用温湿度传感器接人采集器AI通道实现温湿度监测与报警。
5、结语
唐钢机房监控系统在经过了七个月的分析、设计、现场调试和运行后，目前运行稳定。该系统具有以下特点和优点：(1)通用性。系统各层面均坚持通用和开放的原则。系统架构遵循标准的三级结构，满足电信集团的A/B/C/D接口规范要求。(2)可靠性，监控系统具有自诊断功能，对通信中断、软硬件故障应能够诊出故障并及时告警。同时，底端采集层面采用完全底端处理和存储策略，即使中心软件，传输网络发生故障，底端采集平台也将自主运行，待系统或传输恢复后上传数据，（3）扩充性，系统的软硬件设计采用模块化可扩充结构及标准化模块接口，便于系统适应不同规模和功能要求。
总之，唐钢监控系统的应用节省了机房巡检任务的人力物力，保证了机房设备和环境数据的实时准确监控，为保证设备安全检定运行提供了有效手段，该系统为唐钢无人值守机房的精细化管理提供了一套可行的
现代化的解决方案。参考文献
[1]关光福.计算机机房环境设备监控系统与设计分析U)电工技术杂志,2004(2),31 33.
[2]宋广军张放,王睿.基于Web的温湿度远
程监控系统与设计分析明.微计算机信息,2004(1),2930
