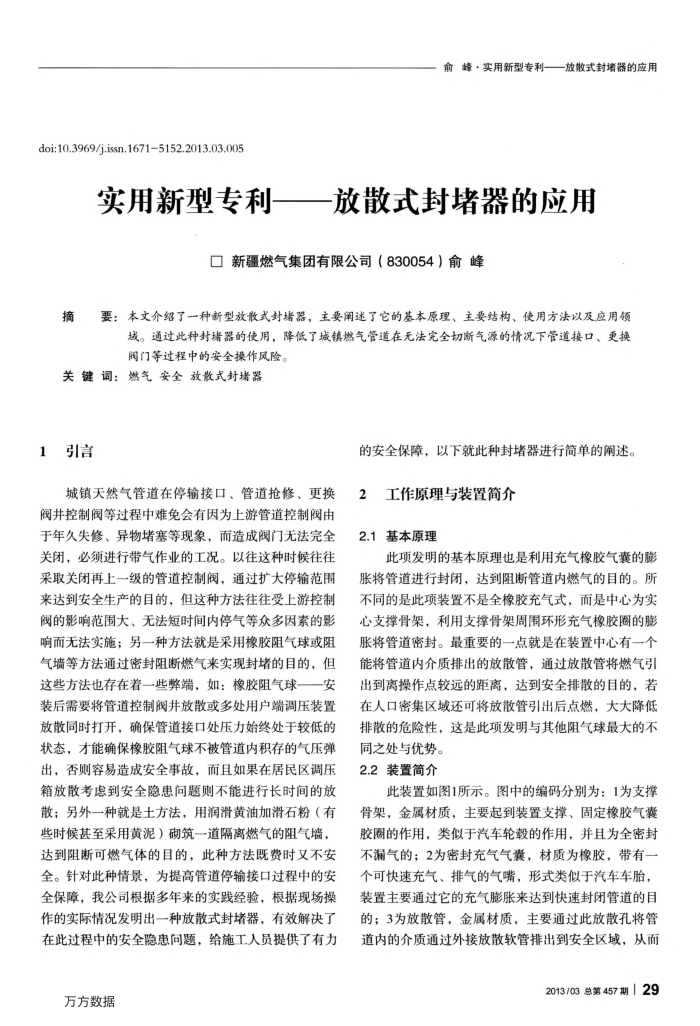

俞峰·实用新型专利——放散式封堵器的应用
实用新型专利—一放散式封堵器的应用
口新疆燃气集团有限公司（830054）俞峰
摘要：本文介绍了一种新型放散式封堵器，主要阐述了它的基本原理、主要结构、使用方法以及应用领
域。通过此种封堵器的使用，降低了城镇燃气管道在无法完全切断气源的情况下管道接口、更换阔门等过程中的安全操作风险。
关键词：燃气安全放散式封堵器
1引信
城镇天然气管道在停输接口、管道抢修、更换
阀并控制阀等过程中难免会有因为上游管道控制阀由于年久失修、异物堵寒等现象，而造成阀门无法完全关闭，必须进行带气作业的工况。以往这种时候往往采取关闭再上一级的管道控制阀，通过扩大停输范围来达到安全生产的目的，但这种方法往往受上游控制阀的影响范围大、无法短时间内停气等众多因素的影响而无法实施；另一种方法就是采用橡胶阻气球或阻气墙等方法通过密封阻断燃气来实现封堵的目的，但这些方法也存在着一些弊端，如：橡胶阻气球一—安装后需要将管道控制阀并放散或多处用户端调压装置放散同时打开，确保管道接口处压力始终处于较低的状态，才能确保橡胶阻气球不被管道内积存的气压弹出，否则容易造成安全事故，而且如果在居民区调压箱放散考虑到安全隐患问题则不能进行长时间的放散；另外一种就是土方法，用润滑黄油加滑石粉（有此些时候其至采用黄泥）砌筑一道隔离燃气的阻气墙达到阻断可燃气体的目的，此种方法既费时又不安全。针对此种情景，为提高管道停输接口过程中的安全保障，我公司根据多年来的实践经验，根据现场操作的实际情况发明出一种放散式封堵器，有效解决了在此过程中的安全隐患回题，给施工人员提供了有力
万方数据
的安全保障，以下就此种封堵器进行简单的阐述。
2工作原理与装置简介 2.1基本原理
此项发明的基本原理也是利用充气橡胶气囊的膨
胀将管道进行封闭，达到阻断管道内燃气的目的。所不同的是此项装置不是全橡胶充气式，而是中心为实心支撑骨架，利用支撑骨架周围环形充气橡胶圈的膨胀将管道密封。最重要的一点就是在装置中心有一个能将管道内介质排出的放散管，通过放散管将燃气引出到离操作点较远的距离，达到安全排散的目的，若在人口密集区域还可将放散管引出后点燃，大大降低排散的危险性，这是此项发明与其他阻气球最大的不
同之处与优势。 2.2装置简介
此装置如图1所示。图中的编码分别为：1为支撑
骨架，金属材质，主要起到装置支撑、固定橡胶气囊胶圈的作用，类似于汽车轮毂的作用，并且为全密封不漏气的；2为密封充气气囊，材质为橡胶，带有一个可快速充气、排气的气嘴，形式类似于汽车车胎，装置主要通过它的充气膨胀来达到快速封闭管道的目的；3为放散管，金属材质，主要通过此放散孔将管道内的介质通过外接放散软管排出到安全区域，从而
