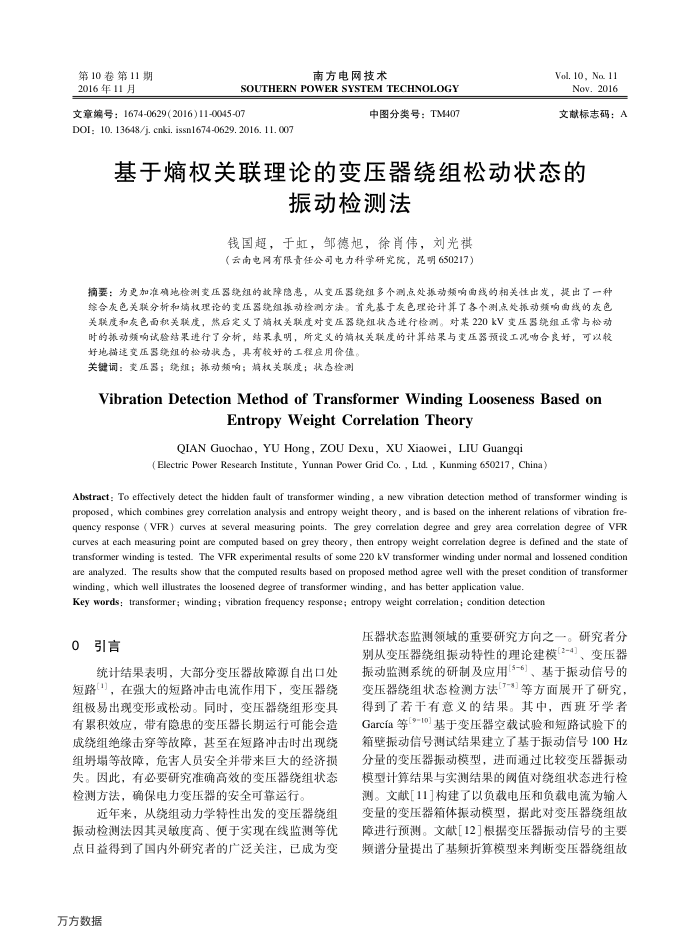

第10卷第11期 2016年11月
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629(2016)11-0045-07
DOI: 10. 13648/j. cnki. issn1674-0629. 2016. 11. 007
中图分类号：TM407
Vol. 10, Na 11
Nov.2016 文献标志码：A
基于熵权关联理论的变压器绕组松动状态的
振动检测法
钱国超，于虹，邹德旭，徐肖伟，刘光祺（云南电网有限责任公司电力科学研究院，昆明650217）
摘要：为更加准确地检测变压器统组的故障隐患，从变压器统组多个测点处振动频响面线的相关性出发，提出了一种综合灰色关联分析和权理论的变压器统组振动检测方法。首先基于灰色理论计算了各个测点处损动频响面线的灰色关联度和灰色面积关联度，然后定义了筛权关联度对变压器统组状态进行检测。对某220kV变压器统组正常与松动时的振动频响试验结果进行了分析，结果表明，所定义的筛权关联度的计算结果与变压器预设工况响合良好，可以较
好地描选变压器统组的松动状态，具有较好的工程应用价值关键词：变压器；统组；振动频响；摘权关联度：状态检测
Vibration Detection Method of Transformer Winding Looseness Based on
Entropy Weight Correlation Theory
QIAN Guochao, YU Hong, ZOU Dexu, XU Xiaowei, LIU Guangqi
(Electric Power Research Institute, Yunnan Power Grid Co. , Ltd. , Kunming 650217, China)
Abstraet : To effectively detect the hidden fault of transformer winding, a new vibration detection method of transformer winding is proposed, which combines grey correlation analysis and entropy weight theory , and is based on the inherent relations of vibration fre-quency response ( VFR) curves at several measuring points. The grey correlation degree and grey area corelation degree of VFR curves at each measuring point are computed based on grey theory, then entropy weight correlation degree is defined and the state of transformer winding is tested. The VFR experimental results of some 220 kV transfomer winding under normal and lossened condition are analyzed. The results show that the computed results based on proposed method agree well with the preset condition of transformer winding, which well illustrates the loosened degree of transformer winding, and has better application value.
Key words: transformer; winding; vibration frequency response; entropy weight correlation; condition detection
0引言
统计结果表明，大部分变压器故障源自出口处短路），在强大的短路冲击电流作用下，变压器绕组极易出现变形或松动。同时，变压器绕组形变具有累积效应，带有隐患的变压器长期运行可能会造成绕组绝缘击穿等故障，甚至在短路冲击时出现绕组塌等故障，危害人员安全并带来巨大的经济损失。因此，有必要研究准确高效的变压器绕组状态检测方法，确保电力变压器的安全可靠运行。
近年来，从绕组动力学特性出发的变压器绕组振动检测法因其灵敏度高、便于实现在线监测等优点日益得到了国内外研究者的广泛关注，已成为变
万方数据
压器状态监测领域的重要研究方向之一。研究者分别从变压器绕组振动特性的理论建模2-4)、变压器振动监测系统的研制及应用[5-6]、基于振动信号的变压器绕组状态检测方法[{-}]等方面展开了研究，得到了若干有意义的结果。其中，西班牙学者 Garcia等[9-10]基于变压器空载试验和短路试验下的箱壁振动信号测试结果建立了基于振动信号100Hz 分量的变压器振动模型，进而通过比较变压器振动模型计算结果与实测结果的阅值对绕组状态进行检测。文献[11]构建了以负载电压和负载电流为输人变量的变压器箱体振动模型，据此对变压器绕组故障进行预测。文献12」根据变压器振动信号的主要频谱分量提出了基频折算模型来判断变压器绕组故
