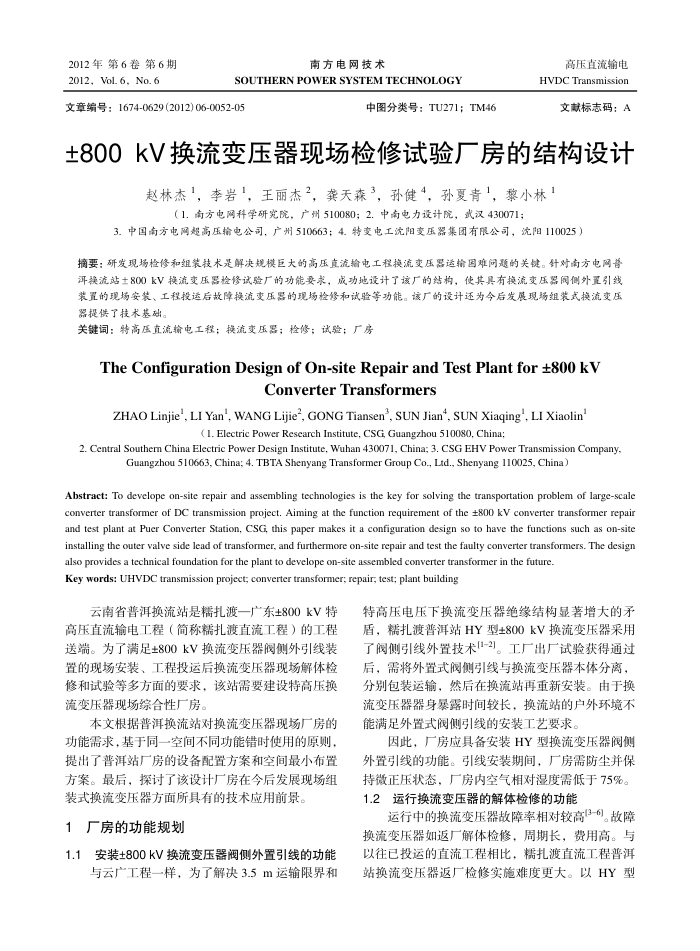

2012年第6卷第6期 2012, Vol.6, No.6
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629 (2012)06-0052-05
中图分类号：TU271；TM46
高压直流输电 HVDC Transmission
文献标志码：A
土800kV换流变压器现场检修试验厂房的结构设计
赵林杰，李岩，王丽杰2，龚天森3，孙健4，孙夏青，黎小林
（1.南方电网科学研究院，广州510080；2.中南电力设计院，武汉430071；
3.中国南方电网超高压输电公司，广州510663；4.特变电工流阳变压器集团有限公司，沈阳110025）
摘要：研发现场检修和组装技术是解决规模巨大的高压直流输电工程换流变压器运输图难问题的关键。针对南方电网普评换流站土800kV换流变压器检修试验厂的功能要求，成功地设计了该广的结构，使其具有换流变压器间侧外置引线装置的现场安装、工程投运后故障换流变压器的现场检修和试验等功能。该广的设计还为今后发展现场组装式换流变压器提供了技术基础。
关键词：特高压直流输电工程；模流变压器；检修；试验；厂房
The Configuration Design of On-site Repair and Test Plant for ±8oo kV
Converter Transformers
ZHAO Linjie', LI Yan',WANG Lijie', GONG Tiansen', SUN Jiant, SUN Xiaqing', LI Xiaolin
(1. Electric Power Research Institute, CSG, Guangzhou 510080, China;
2. Central Southem China Electric Power Design Institute, Wuhan 430071, China; 3. CSG EHV Power Transmission Company
Guangzhou 510663, China; 4. TBTA Shenyang Transformer Group Co., Ltd., Shenyang 110025, China)
Abstract: To develope on-site repair and assembling technologies is the key for solving the transportation problem of large-scalc converter transformer of DC transmission project. Aiming at the function requirement of the ±80o kV converter transformer repair and test plant at Puer Converter Station, CSG, this paper makes it a configuration design so to have the functions such as on-site installing the outer valve side lead of transformer, and furthermore on-site repair and test the faulty converter transformers. The design
also provides a technical foundation for the plant to develope on-site assembled converter transformer in the future. Key words: UHVDC transmission project; converter transformer; repair,; test; plant building
云南省普洱换流站是糯扎渡一广东±800kV特高压直流输电工程（简称糯扎渡直流工程）的工程送端。为了满足±800kV换流变压器阀侧外引线装置的现场安装、工程投运后换流变压器现场解体检修和试验等多方面的要求，该站需要建设特高压换流变压器现场综合性厂房，
本文根据普洱换流站对换流变压器现场厂房的功能需求，基于同一空间不同功能错时使用的原则，提出广普洱站厂房的设备配置方案和空间最小布置方案。最后，探讨了该设计厂房在今后发展现场组
装式换流变压器方面所具有的技术应用前景。 1厂房的功能规划
安装±800kV换流变压器阀侧外置引线的功能
1.1
与云广工程一样，为了解决3.5m运输限界和
特高压电压下换流变压器绝缘结构显著增大的矛盾，糯扎渡普洱站HY型±800kV换流变压器采用了阀侧引线外置技术[1-2)。工厂出厂试验获得通过后，需将外置式阀侧引线与换流变压器本体分离，分别包装运输，然后在换流站再重新安装。由于换流变压器器身暴露时间较长，换流站的户外环境不能满足外置式阀侧引线的安装工艺要求。
因此，厂房应具备安装HY型换流变压器阀侧外置引线的功能。引线安装期间，厂房需防尘并保持微正压状态，厂房内空气相对湿度需低于75%。 1.2运行换流变压器的解体检修的功能
运行中的换流变压器故障率相对较高(3-6)。故障换流变压器如返厂解体检修，周期长，费用高。与以往已投运的直流工程相比，耦扎渡直流工程普洱站换流变压器返厂检修实施难度更大。以HY型
