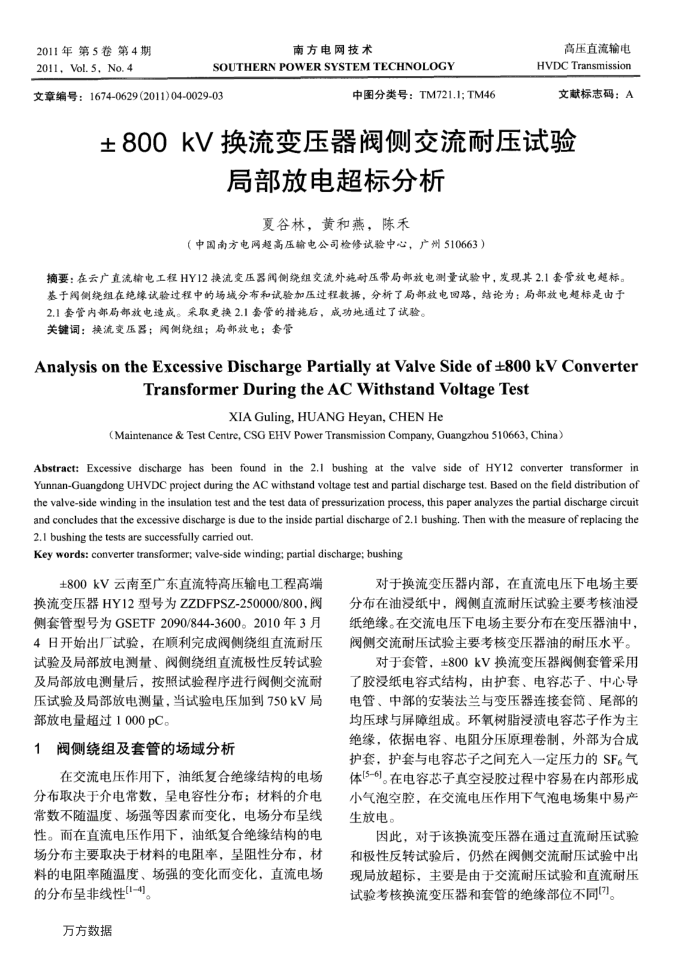

2011年第5卷第4期 2011，Vol.5,No.4
南方电网技术
SOUTHERNPOWERSYSTEMTECHNOLOGY
文章编号：1674-0629(2011)04-0029-03
中图分类号：TM721.1；TM46
高压直流输电 HVDC Transmission
文献标志码：A
土800kV换流变压器阀侧交流耐压试验
局部放电超标分析
夏谷林，黄和燕，陈禾
（中国南方电网超高压输电公司检修试验中心，广州510663）
摘要：在云广直流输电工程HY12换流变压器阔侧绕组交流外施耐压带局部放电测量试验中，发现其2.1套管放电超标。基于阔侧绕组在绝缘试验过程中的场城分布和试验加压过程数据，分新了局部放电回路，结论为：局部放电超标是由于
2.1套管内部局部放电造成。采取更换2.1套管的措施后，成功地通过了试验。关键词：换流变压器；阔侧组；局部放电；套管
AnalysisontheExcessiveDischargePartiallyatValveSideof±8ookVConverter
TransformerDuringtheACWithstandVoltageTest
XIA Guling, HUANG Heyan, CHEN He
(Maintenance & Test Centre, CSG EHV Power Transmission Company, Guangzhou 510663, China)
Abstract: Excessive discharge has been found in the 2.1 bushing at the valve side of HY12 converter transformer in Yunnan-Guangdong UHVDC project during the AC withstand voltage test and partial discharge test. Based on the field distribution of the valve-side winding in the insulation test and the test data of pressurization process, this paper analyzes the partial discharge circuit and concludes that the excessive discharge is due to the inside partial discharge of 2.1 bushing. Then with the measure of replacing the 2.1 bushing the tests are successfully carried out.
Key words: converter transformer; valve-side winding; partial discharge; bushing
±800kV云南至广东直流特高压输电工程高端换流变压器HY12型号为ZZDFPSZ-250000/800，阀侧套管型号为GSETF2090/844-3600。2010年3月 4日开始出厂试验，在顺利完成阀侧绕组直流耐压试验及局部放电测量、阀侧绕组直流极性反转试验及局部放电测量后，按照试验程序进行阀侧交流耐压试验及局部放电测量，当试验电压加到750kV局部放电量超过1000pC。
1阀侧绕组及套管的场域分析
在交流电压作用下，油纸复合绝缘结构的电场分布取决于介电常数，呈电容性分布；材料的介电常数不随温度、场强等因素而变化，电场分布呈线性。而在直流电压作用下，油纸复合绝缘结构的电场分布主要取决于材料的电阻率，呈阻性分布，材料的电阻率随温度、场强的变化而变化，直流电场的分布呈非线性[1-4]。
方方数据
对于换流变压器内部，在直流电压下电场主要分布在油浸纸中，阀侧直流耐压试验主要考核油浸纸绝缘。在交流电压下电场主要分布在变压器油中，阀侧交流耐压试验主要考核变压器油的耐压水平。
对于套管，±800kV换流变压器阀侧套管采用了胶浸纸电容式结构，由护套、电容芯子、中心导电管、中部的安装法兰与变压器连接套筒、尾部的均压球与屏障组成。环氧树脂浸渍电容芯子作为主绝缘，依据电容、电阻分压原理卷制，外部为合成护套，护套与电容芯子之间充入一定压力的SF6气体[5-6]。在电容芯子真空浸胶过程中容易在内部形成小气泡空腔，在交流电压作用下气泡电场集中易产生放电。
因此，对于该换流变压器在通过直流耐压试验和极性反转试验后，仍然在阀侧交流耐压试验中出现局放超标，主要是由于交流耐压试验和直流耐压试验考核换流变压器和套管的绝缘部位不同7。
