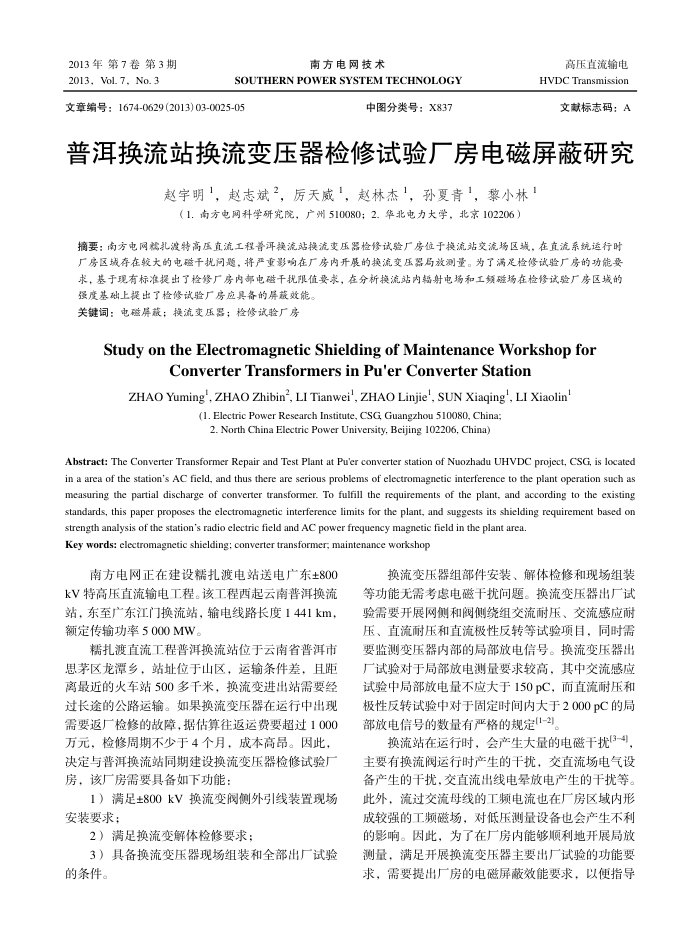

2013年第7卷第3期 2013，Vol.7,No.3
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629 (2013)03-0025-05
中图分类号：X837
高压直流输电 HVDC Transmission
文献标志码：A
普洱换流站换流变压器检修试验厂房电磁屏蔽研究
赵宇明，赵志斌2，厉天威，赵林杰，孙夏青，黎小林（1.南方电网科学研究院，广州510080；2.华北电力大学，北京102206）
摘要：南方电网燃渡特高压直流工程鲁洱换流站换流变压器检修试验房住于换流站交流场区城，在直流系统运行时广房区城存在较大的电磁干扰就间题，将产重影响在广房内开展的换流变压器局效测量。为了满定检修试验广房的功能要求，基于现有标准提出了检修房内部电磁干扰限值要求，在分析换流站内辐射电场和工频磁场在检修试验厂房区城的
强度基础上提出了检修试验广房应具备的屏放效能关键词：电磁屏巅；换流变压器；检修试验厂房
StudyontheElectromagneticShieldingof MaintenanceWorkshopfor
ConverterTransformersinPu'erConverter Station
ZHAO Yuming', ZHAO Zhibin", LI Tianwei', ZHAO Linjie', SUN Xiaqing', LI Xiaolin
(1. Electric Power Research Institute, CSG, Guangzhou 510080, China; 2. North China Electric Power University, Beijing 102206, China)
Abstract: The Converter Transformer Repair and Test Plant at Pu'er converter station of Nuozhadu UHVDC project, CSG, is located in a area of the station's AC field, and thus there are serious problems of electromagnetic interference to the plant operation such as measuring the partial discharge of converter transformer. To fulfill the requirements of the plant, and according to the existing standards, this paper proposes the electromagnetic interference limits for the plant, and suggests its shielding requirement based on
strength analysis of the station's radio electric field and AC power frequency magnetic field in the plant area Key words: electromagnetic shielding; converter transformer, maintenance workshop
南方电网正在建设糯扎渡电站送电产东土800
kV特高压直流输电工程。该工程西起云南普洱换流站，东至广东江门换流站，输电线路长度1441km，额定传输功率5000MW。
耦扎渡直流工程普洱换流站位于云南省普洱市思茅区龙潭乡，站址位于山区，运输条件差，且距离最近的火车站500多千米，换流变进出站需要经过长途的公路运输。如果换流变压器在运行中出现需要返厂检修的故障，据估算往返运费要超过1000 万元，检修周期不少于4个月，成本高昂。因此，决定与普洱换流站同期建设换流变压器检修试验厂房，该厂房需要具备如下功能：
1）满足±800kV换流变阀侧外引线装置现场安装要求；
2）满足换流变解体检修要求；
3）具备换流变压器现场组装和全部出厂试验的条件。
换流变压器组部件安装、解体检修和现场组装等功能无需考虑电磁干扰间题。换流变压器出广试验需要开展网侧和阀侧绕组交流耐压、交流感应耐压、直流耐压和直流极性反转等试验项目，同时需要监测变压器内部的局部放电信号。换流变压器出厂试验对于局部放电测量要求较高，其中交流感应试验中局部放电量不应大于150pC，而直流耐压和极性反转试验中对于固定时间内大于2000pC的局部放电信号的数量有严格的规定[1-2]。
换流站在运行时，会产生大量的电磁干扰[3-4] 主要有换流阀运行时产生的干扰，交直流场电气设备产生的干扰，交直流出线电晕放电产生的干扰等。此外，流过交流母线的工频电流也在厂房区域内形成较强的工频磁场，对低压测量设备也会产生不利的影响。因此，为了在厂房内能够顺利地开展局放测量，满足开展换流变压器主要出厂试验的功能要求，需要提出厂房的电磁屏酸效能要求，以便指导
