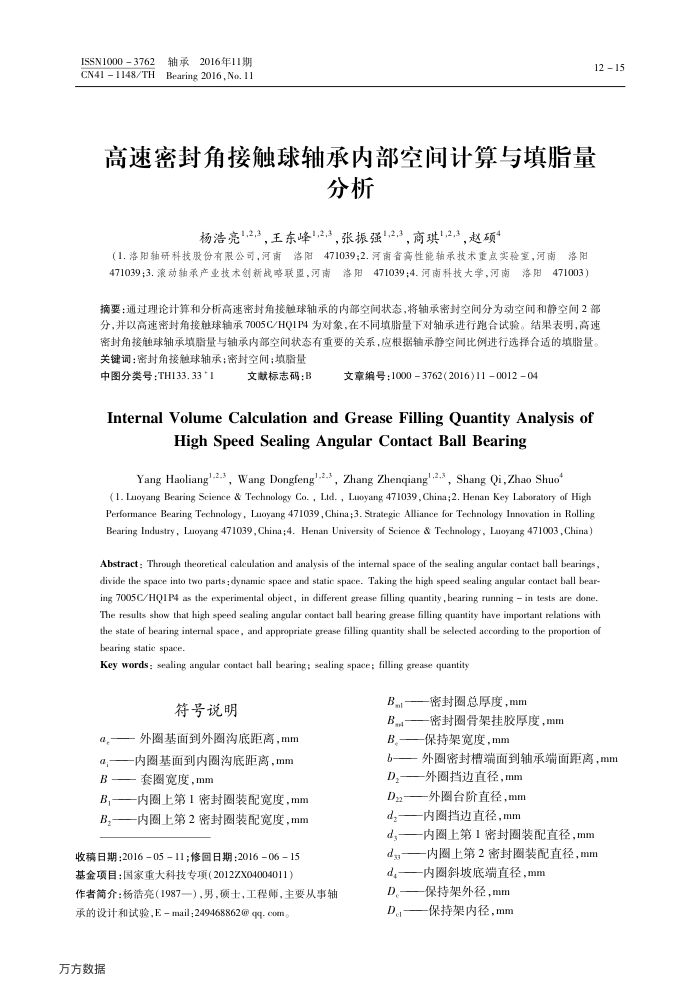

ISSN1000 3762 CN41 1148/TH
轴承2016年11期 Bearing 2016 , No. 11
12 15
高速密封角接触球轴承内部空间计算与填脂量
分析
杨浩亮",2,3，王东峰",2.3，张振强",2,3，商琪,2,3，赵硕
(1.洛阳轴研科技股份有限公司，河南洛阳471039;2.河南省高性能轴承技术重点实验室，河南
洛阻
471039;3.滚动轴承产业技术创新战略联暨，河南
洛阳471039;4.河南科技大学，河南洛阳471003）
摘要：通过理论计算和分析高速密封角接触球轴承的内部空间状态，将轴承密封空间分为动空间和静空间2部分，并以高速密封角接触球轴承7005C/HQ1P4为对象，在不同填脂量下对轴承进行跑合试验。结果表明，高速密封角接触球轴承填脂量与轴承内部空间状态有重要的关系，应根据轴承静空间比例进行选择合适的填脂量。关键词：密封角接触球轴承；密封空间；填脂量
中图分类号：TH133.33*1
文献标志码：B
文章编号：10003762(2016)11001204
Internal Volume Calculation and GreaseFilling QuantityAnalysis of
High Speed Sealing Angular Contact Ball Bearing
Yang Haoliang'-2.3, Wang Dongfeng-2-3, Zhang Zhenqiangl.2.3, Shang Qi,Zhao Shuo
( 1. Luoyang Bearing Science & Technology Co. , Lid. , Luoyang 471039 , China;2. Henan Key Laboratory of High Performance Bearing Technology , Luoyang 471039, China ;3. Strategic Alliance for Technology Imnovation in Rolling Bearing Industry, Luoyang 471039, China;4. Henan University of Science & Technology , Luoyang 471003 , China)
Abstract : Through theoretical calculation and analysis of the intemal space of the sealing angular contact ball bearings, divide the space into two parts dynamic space and static space. Taking the high speed sealing angular contact ball bear-ing 7005C/HQ1P4 as the experimental object, in different grease filling quantity ,bearing running in tests are done The results show that high speed sealing angular contact ball bearing grease filling quantity have important relations with the state of bearing intermal space, and appropriate grease flling quantity shall be selected according to the proportion of bearing static space.
Key words: sealing angular contact ball bearing: sealing space; filling grease quantity
符号说明
外圈基面到外圈沟底距离，mm
a;—内圈基面到内圈沟底距离，mm B套圈宽度，mm
B,——内圈上第1密封圈装配宽度，mm B,—内圈上第2密封圈装配宽度，mm
收稿日期：2016-05-11;修回日期：2016-06-15 基金项目：国家重大科技专项（2012ZX04004011)
作者简介：杨浩亮（1987一），男，硕士，工程师，主要从事轴
承的设计和试验，Email;249468862@q.com。万方数据
B..——密封圈总厚度，mm
B—密封圈骨架挂胶厚度，mm
B
保持架宽度，mm
6——外圈密封槽端面到轴承端面距离，mm
D—外圈挡边直径，mm Dz——外圈台阶直径,mm d,—内圈挡边直径，mm
ds
内圈上第1密封圈装配直径，mm
ds——内圈上第2密封圈装配直径，mm
d, D。 De
内圈斜坡底端直径，mm
保持架外径，mm 一保持架内径，mm
