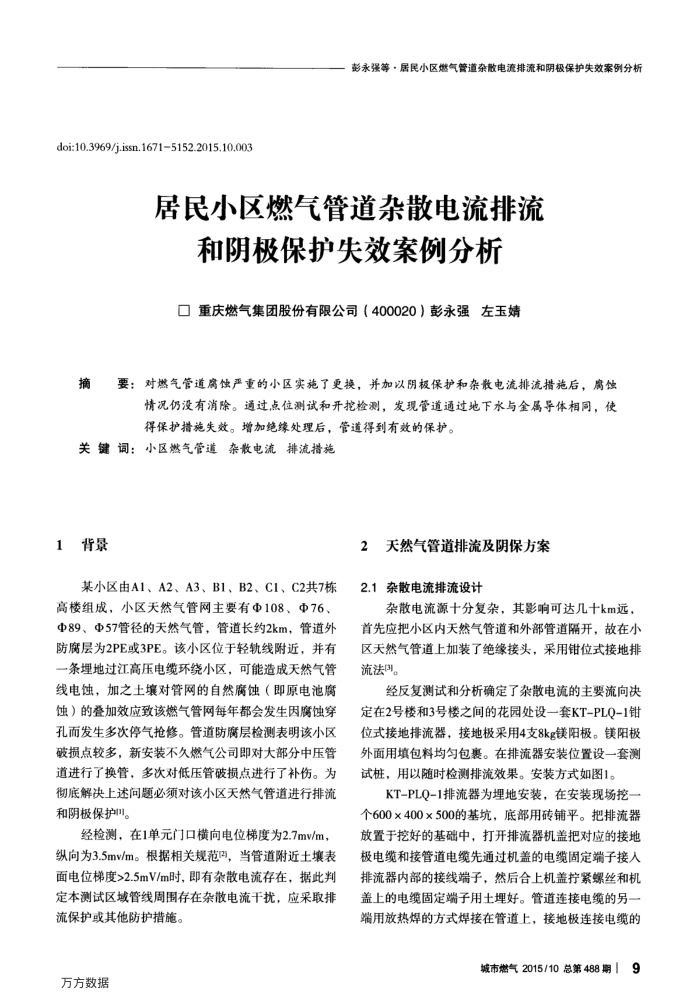

doi:10.3969/j.issn.16715152.2015.10.003
彭永强等·居民小区燃气管道杂散电流排流和阴极保护失效案例分析
居民小区燃气管道杂散电流排流
和阴极保护失效案例分析重庆燃气集团股份有限公司（400020）彭永强左玉婧
摘要：对燃气管道离蚀严重的小区实施了更换，并加以阴极保护和杂散电流排流措施后，扁蚀
情况仍没有消除。通过点位测试和开挖检测，发现管道通过地下水与全属导体相同，使得保护措施失效。增加绝缘处理后，管道得到有效的保护。
关键词：小区燃气管道杂散电流排流措施
1背景
某小区由A1、A2、A3、B1、B2、C1、C2共7栋高楼组成，小区天然气管网主要有Φ108、Φ76 Φ89、Φ57管径的天然气管，管道长约2km，管道外防腐层为2PE或3PE。该小区位于轻轨线附近，并有一条埋地过江高压电缆环绕小区，可能造成天然气管线电蚀，加之土壤对管网的自然腐蚀（即原电池腐蚀）的叠加效应致该燃气管网每年都会发生因腐蚀穿孔而发生多次停气抢修。管道防腐层检测表明该小区般损点较多，新安装不久燃气公司即对大部分中压智道进行了换管，多次对低压管破损点进行了补伤。为彻底解决上述问题必须对该小区天然气管道进行排流和阴极保护[]。
经检测，在1单元门口横向电位梯度为2.7mv/m，纵向为3.5mv/m。根据相关规范，当管道附近土壤表面电位梯度>2.5mV/m时，即有杂散电流存在，据此判定本测试区域管线周围存在杂散电流干扰，应采取排
流保护或其他防护措施。万方数据
2天然气管道排流及阴保方案 2.1杂散电流排流设计
杂散电流源十分复杂，其影响可达几十km远首先应把小区内天然气管道和外部管道隔开，故在小区天然气管道上加装了绝缘接头，采用钳位式接地排流法3。
经反复测试和分析确定了杂散电流的主要流向决定在2号楼和3号楼之间的花园处设一套KT-PLQ-1钳位式接地排流器，接地极采用4支8kg镁阳极。镁阳极外面用填包料均匀包裹。在排流器安装位置设一套测试桩，用以随时检测排流效果。安装方式如图1。
KT-PLQ-1排流器为埋地安装，在安装现场挖一个600×400×500的基坑，底部用砖铺平。把排流器放置于挖好的基础中，打开排流器机盖把对应的接地极电缆和接管道电缆先通过机盖的电缆固定端子接人排流器内部的接线端子，然后合上机盖紧螺丝和机盖上的电缆固定端子用土埋好。管道连接电缆的另端用放热焊的方式焊接在管道上，接地极连接电缆的
