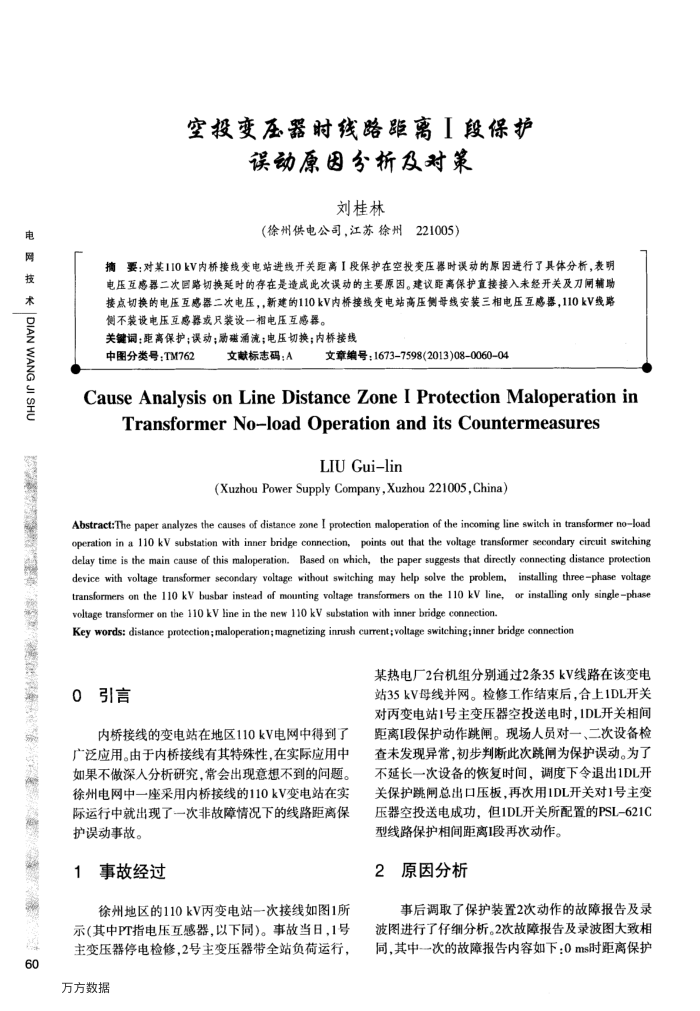

空投变压器时线路距离I段保护
误动原因分析及对策
刘桂林
（徐州供电公司，江苏徐州221005）
摘要：对某110kV内桥接线变电站进线开关距离I段保护在空投变压馨时误动的原因进行了其体分析，表明电压互感器二次回路切换延时的存在是造成此次误动的主要原因。建议距离保护直接接入未经开关及刀闸辅助接点切换的电压互感器二次电压，，新建的110kV内桥接线变电站高压侧母线安装三相电压互感器，110kV线路侧不装设电压互感器或只装设一相电压互感器。
关键调：距离保护；误动；励磁涌流；电压切换；内桥接线中图分类号：TM762
文章编号：16737598(2013)080060-04
文献标志码：A
CauseAnalysis onLineDistanceZoneIProtectionMaloperationin
TransformerNo-loadOperationanditsCountermeasures
LIU Gui-lin
(Xuzhou Power Supply Company,Xuzhou 221005,China)
Abstract:The paper analyzes the causes of distance zone I protection maloperation of the incoming line switch in transformer noload operation in a 110 kV substation with inner bridge connection,points out that the volage transformer secondary circuit switching delay time is the main cause of this maloperation.Based on which, the paper suggests that directly connecting distance protection device with voltage transfomer secondary voltage without switching may help solve the problem,installing threephase voltage transformers on the 110 kV busbar instead of mounting voltage transformers on the 110 kV line, or installing only singlephase voltage transfomer on the 110 kV line in the new 110 kV substation with inner bridge connection.
Key words: distance protection;maloperation;magnetizing inrush current;voltage switching;inner bridge connection
某热电厂2台机组分别通过2条35kV线路在该变电
引言 0
内桥接线的变电站在地区110kV电网中得到了广泛应用。由于内桥接线有其特殊性，在实际应用中如果不做深入分析研究，常会出现意想不到的问题。徐州电网中一座采用内桥接线的110kV变电站在实际运行中就出现了一次非故障情况下的线路距离保护误动事故。
事故经过 1
徐州地区的110kV丙变电站-次接线如图1所示(其中PT指电压互感器，以下同)。事故当日，1号主变压器停电检修，2号主变压器带全站负荷运行，
万方数据
站35kV母线并网。检修工作结束后，合上1DL开关对丙变电站1号主变压器空投送电时，1DL开关相间距离段保护动作跳闸。现场人员对一、二次设备检查未发现异常，初步判断此次跳闸为保护误动。为了不延长一次设备的恢复时间，调度下令退出1DL开关保护跳闸总出口压板，再次用1DL开关对1号主变压器空投送电成功，但1DL开关所配置的PSL-621C 型线路保护相间距离段再次动作。
原因分析 2
事后调取了保护装置2次动作的故障报告及录波图进行了仔细分析。2次故障报告及录波图大致相同，其中-次的故障报告内容如下：0ms时距离保护
